| Номер в госреестре | 76453-19 |
| Наименование СИ | Теплосчетчики ультразвуковые |
| Обозначение типа СИ | НОРМА СТКМ |
| Изготовитель | "Hangzhou Zhongpei Elektronics Co., Ltd.", Китай; ООО "Норма Измерительные Системы", г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ультразвуковые «НОРМА СТКМ» (далее - теплосчетчики) предназначены для измерений:
- количества тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Принцип действия теплосчетчиков основан на обработке вычислителем измерительных сигналов о параметрах теплоносителя (сетевой воды) или воды в системах горячего и холодного водоснабжения, поступающих от ультразвукового объемного расходомера, комплекта (двух) термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) Pt1000, вычислении количества тепловой энергии, объёма теплоносителя или воды и отображении на индикаторном устройстве вычислителя результатов вычислений и измерений.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Теплосчетчики выпускаются в модификациях: СТКМ-15, СТКМ-20, СТКМ-25, СТКМ-32, СТКМ-40, отличающихся условным проходом (номинальным размером) ультразвукового расходомера.
Теплосчётчики в соответствии с заказом могут быть укомплектованы для дистанционной передачи измерительной и архивной информацией одним из следующих интерфейсов:
- токовая петля по ГОСТ IEC 61107-2011;
- оптического типа по ГОСТ IEC 61107-2011;
- M- BUS по ЕН 13757-2:2004;
- M- BUS и RS-485;
- Wireless M-BUS, LoRaWAN, NB-IoT или ХЫВ при оснащении теплосчётчика радиоканалом.
Частота работы радиоканала определяется видом заказанного интерфейса:
- 868,95 МГц для Wireless M-BUS;
- 868,8 МГц для Х^^Б;
- 868 МГц для LoRaWAN;
- 453...457,4 МГц, 463...467,4 МГц, 791...820 МГц, 832...862 МГц, 880...890 МГц, 890...915 МГц, 925.935 МГц, 935.960 МГц, 1710.1785 МГц, 1805.1880 МГц, 1920.1980 МГц, 2110.2170 МГц, 2500. 2570 МГц и 2620 . 2690 МГц для NB-IoT
Структурная схема обозначения счетчиков в других документах и при заказе:
НОРМА СТКМ
X
Х
теплосчетчик
условный диаметр прохода (DN), мм: (15)
(20)
(25)
(32)
(40)
( ) - не укомплектован выходным интерфейсом;
(И) - укомплектован выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011;
(О) - укомплектован выходным интерфейсом оптического типа по ГОСТ IEC 61107-2011;
(М) - укомплектованных выходным интерфейсом M- BUS; ЕН 13757-2:2004;
(W-RS-485) - укомплектован выходными интерфейсами M- BUS и RS-485
(Р) - укомплектован радио передающим модулем

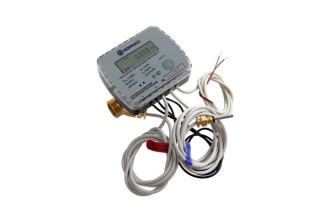

Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2
Теплосчетчики имеют встроенные программные обеспечения (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО для теплосчетчиков
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | L_u | ||||
| Номер версии (идентификационный номер) ПО, не ниже | 3.00 | ||||
| Цифровой идентификатор ПО | - | ||||
| Метрологические и техничео теплосчётчиков в зависимости Таблица 2 - Технические и мет | ие характеристики от модификации приведены в таблицах 2 - 4. рологические характеристики | ||||
| Наименование характеристики | Значение характеристики | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Модификация теплосчётчика | НОРМА СТКМ-15 | НОРМА СТКМ-20 | НОРМА СТКМ-25 | НОРМА СТКМ-32 | НОРМА СТКМ-40 |
| Диаметр условного прохода ультразвукового расходомера, DN, мм | 15 | 20 | 25 | 32 | 40 |
| Минимальный объёмный о расход, Чi *, м /ч | 0,012 | 0,025 | 0,035 | 0,06 | 0,1 |
| Максимальный объёмный о расход, % м /ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Предельный объёмный расход**, м3/ч | 3,5 | 6 | 7 | 15 | 20 |
| Присоединение к трубопроводу, патрубки с резьбой по ГОСТ 6357-81 | G % | G 1 | G 1/ | G 1/ | G 2 |
| Класс точности по ГОСТ Р 51649-2014 | 2 | ||||
| Диапазон измерений температуры теплоносителя (воды), °С | от 4 до 95 | ||||
| Диапазон измерений разности температур теплоносителя, °С | от 3 до 65 | ||||
| 1 | 2 3 4 5 6 |
| Время реакции датчиков температуры, с | 32 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | + ^2 + 0,02 ■ ^ но не более ±5 % |
| Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % | ±{0,5+3^) |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6 + 0,004 ■ О |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(3+4- МН + 0,02>) |
| Пределы допускаемой относительно погрешности измерений текущего времени, % | ±0,05 |
| Максимальное рабочее избыточное давления теплоносителя, МПа | 1,6 |
| Максимальная потеря давления при , МПа, не более | 0,025 |
| Расположение ультразвукового расходомера в системе отопления | подающий или обратный трубопровод теплоносителя |
| Напряжение элемента питания постоянного тока, В | 3,6 |
| Срок службы элемента питания, лет, не менее | 6 |
| Рабочие условия эксплуатации: - группа исполнения по ГОСТ Р 52931-2008 | В4 |
| Степень защиты*** по ГОСТ 14254-2015 | IP54 (IP65) |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч, не менее | 104 000 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| твии с ГОСТ Р ЕН 1434-1:2004. расхода, при котором теплосчетчик функционирует в течение и (не более 1 ч в день и не более 200 ч в год). ты теплосчётчика в режиме отопления, в скобках для режима [ия в таблице: Q - измеренное значение объемного расхода сходов от Чг до Чз, м3/ч; - измеренное значение разности эго теплоносителя, °С; f - измеренное значение температуры эсителя,°С. | |||||
| * Обозначение в соответс **Значение объемного ] коротких промежутков времен ***В не скобок для рабо охлаждения. Примечание - Обозначен теплоносителя в диапазоне ра температур прямого и обратн прямого или обратного теплон | |||||
Таблица 3 - Габаритные размеры и масса
| Модификация теплосчётчика | Габаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более |
| НОРМА СТКМ-15 | 110 х 86 х 85 | 0,7 |
| НОРМА СТКМ-20 | 130 х 86 х 90 | 0,8 |
| НОРМА СТКМ-25 | 160 х 89 х 100 | 1 |
| НОРМА СТКМ-32 | 180 х 98 х 110 | 1,2 |
| НОРМА СТКМ-40 | 200 х 109 х 115 | 1,7 |
Таблица 4 - Технические характеристики электронного тепловычислителя
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Единицы измерений: - количества тепловой энергии (тепловой мощности) - температуры и разности температур теплоносителя - расхода теплоносителя - объема теплоносителя | Гкал; кВт-ч (Гкал/ч; кВт) °С м3/ч 3 м |
| Емкость индикаторного устройства при отображении количества тепловой энергии, кВтч | 999999,9 |
| Цена единицы младшего разряда при отображении количества тепловой энергии, кВтч | 0,1 |
| Емкость индикаторного устройства при отображении тепловой мощности, кВт | 99999,99 |
| Цена единицы младшего разряда при отображении тепловой мощности, кВт | 0,01 |
| Емкость индикаторного устройства при отображении объемного расхода, м3/ч | 99999,999 |
| Цена единицы младшего разряда при отображении объемного расхода, м3/ч | 0,001 |
| Емкость индикаторного устройства при отображении объема, м3 | 999999,99 |
| 1 | 2 |
| Цена единицы младшего разряда при отображении объёма, м | 0,01 |
| Цена единицы младшего разряда по температуре (разнице температур), °С | 0,01 |
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Т еплосчетчик ультразвуковой | «НОРМА СТКМ»* | 1 шт. |
| Руководство по эксплуатации (с разделом «Методика поверки») | РЭ 26.51.63-004-30624784-2019 | 1 экз. |
| Комплект монтажных частей и принадлежностей* | - | 1 комплект |
| *Модификация теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку | ||
осуществляется по документу РЭ 26.51.63-004-30624784-2019 «Теплосчетчики ультразвуковые «НОРМА СТКМ». Руководство по эксплуатации» (раздел 10), утвержденному ЗАО КИП «МЦЭ» 30.05.2019.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГПС, утвержденной приказом Росстандарта от
27.02.2018 № 256 (установка поверочная расходомерная ТАИФУН-30 (с весовым устройством), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60684-15);
- термостаты переливные прецизионные ТПП-1, регистрационный номер 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, регистрационный номер 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и на пломбы теплосчетчика в соответствии с рисунком 2 или на пломбы теплосчетчика и в бланк свидетельства о поверке.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 26.51.63-004-30624784-2019 Теплосчетчики ультразвуковые «НОРМА СТКМ». Технические условия.
