| Номер в госреестре | 76459-19 |
| Наименование СИ | Измерители давления для определения водонепроницаемости |
| Обозначение типа СИ | АГАМА-2РМ |
| Изготовитель | ООО "ТПФ ВНИР Инжиниринг", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители давления для определения водонепроницаемости АГАМА-2РМ (далее -измерители) предназначены для измерений давления в камере измерителя при проведении испытаний образцов материала (бетона, раствора и т.п.) в соответствии с ГОСТ 12730.5-84.
Принцип действия измерителей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента измерителя в камере с предварительно созданным разрежением, которое повышается за счет проникновения в камеру атмосферного воздуха через испытуемый материал (бетон, раствор и т. п.).
В качестве чувствительного элемента первичного преобразователя используется тензометрический датчик. После установки измерителя на поверхность образца через герметизирующую мастику с помощью рукояток перемещения поднимают поршень измерителя, создавая в полости под поршнем разрежение. Атмосферный воздух фильтруется в полость камеры через испытуемый материал. Повышение давления в камере прибора измеряется с помощью чувствительного элемента, преобразующего давление в электрический сигнал. Встроенный электронный микропроцессорный блок обеспечивает пересчет результатов измерений в сопротивление бетона проникновению воздуха и марку бетона по водонепроницаемости (W от 0 до 20) в соответствии с ГОСТ 12730.5-84. Окончание процесса измерений и индикация результата на дисплее прибора сопровождается длительным звуковым сигналом. На дисплее отображается давление в кПа.

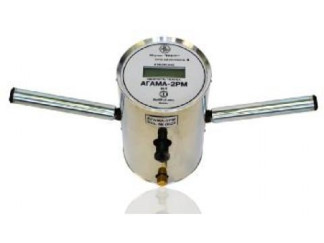

Общий вид измерителей и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение (ПО) измерителя состоит из встроенного ПО «AGAMA. hex».
Встроенное ПО измерителя выполняет следующие функции: сбор, обработка и отображение на экране измерительной информации.
Влияние встроенного ПО измерителя учтено при нормировании метрологических характеристик.
Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «высокий» для измерителей давления для определения водонепроницаемости АГ АМА-2РМ. Идентификационные данные ПО представлены в таблице 1.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) ПО | Значение |
| Встроенное | |
| Идентификационное наименование ПО | AGAMA.hex |
| Номер версии (идентификационный номер) ПО | не ниже V.1.01 |
| Цифровой идентификатор ПО | B6A1h |
| Алгоритм расчета цифрового идентификатора | CRC16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений вакуумметрического давления1, кПа | от 80,0 до 90,0 |
| Пределы допускаемой относительной погрешности измерений вакуумметрического давления, % от измеряемой величины | ±2,0 |
| 1Термин «вакуумметрическое давление используется в соответствии с ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Падение давления в течение 20 минут, кПа не более | 2,0 |
| Габаритные размеры (в рабочем состоянии, с | |
| максимально раздвинутыми рукоятками), мм, не более | |
| - длина | 145 |
| - ширина | 520 |
| - высота | 230 |
| Масса (без зарядного устройства), кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Наименование характеристики | Значение |
| Питание: - напряжение встроенных аккумуляторов типа ААА NiMh (6 штук), В - емкость встроенных аккумуляторов, мАч - напряжение переменного тока зарядного устройства, В - частота переменного тока зарядного устройства, Гц - потребляемая мощность зарядного устройства, Вт, не более | 7,2 от 750 до 850 от 200 до 240 от 49 до 51 18 |
| Время полной зарядки аккумуляторов, ч | 10 |
| Продолжительность непрерывной работы, ч, не менее - от встроенных аккумуляторов при полной их зарядке - с подключенным к сети зарядным устройством | 10 20 |
| Среднее время наработки на отказ, ч | 15000 |
| Средний срок службы, лет | 10 |
наносится способом наклейки или иным способом на корпус измерителя, типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Измеритель давления для определения водонепроницаемости | АГАМА-2РМ | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Упаковочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 231-0069-2019 | 1 экз. |
осуществляется по документу МП 231-0069-2019 «ГСИ. Измерители давления для определения водонепроницаемости АГАМА-2РМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июня 2019 г.
Основные средства поверки:
Вакуумметр деформационный образцовый с условной шкалой типа ВО класса точности 0,4, верхний предел измерений минус 0,1 МПа, пределы допускаемой приведенной (к верхнему пределу измерений) погрешности ±0,4 % (регистрационный номер 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
ТУ 26.51.62-035-39555671-2018 Измерители давления для определения водонепроницаемости АГАМА-2РМ. Технические условия
