Машина универсальная испытательная ZWICK 1474-М, 76468-19

Назначение

Машина универсальная испытательная ZWICK 1474-М (далее по тексту - машина) предназначена для измерений силы при испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.

Описание

Принцип действия машины основан на преобразовании силы, приложенной к образцу в процессе испытания, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой силе.

Конструктивно машина состоит из модуля силозадающего, блока управления приводом, пульта оператора и пульта оператора ручного управления.

Модуль силозадающий состоит из силовой рамы, электропривода, датчика силы, захватов (приспособлений) для удержания испытываемого образца.

Силовая рама состоит из основания и верхней траверсы, соединённых направляющими колоннами, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от регулируемого электропривода.

Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Один из захватов закреплён на траверсе через датчик силы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, сигналы от которого передаются в пульт оператора.

Пульт оператора представляет собой микропроцессорный блок, который осуществляет прием и обработку информации от датчика силоизмерительного, датчика перемещения, конечных выключателей, а также управляет режимами работы машины. На передней панели пульта оператора расположен дисплей.

Пуль оператора обеспечивает:

-    ввод всех параметров испытания единичного образца или серии образцов в диалоговом режиме;

-    испытание образца по заданному алгоритму;

-    полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца;

-    математическую обработку результатов испытания;

-    выдачу информации о результатах испытаний на дисплей пульта оператора;

-    связь с внешними устройствами.

Пульт оператора ручного управления предназначен для управления перемещением подвижной траверсы и скоростью перемещения подвижной траверсы при позиционировании в процессе подготовки испытания.

Машина может быть укомплектована программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к пульту оператора машины и программное обеспечение), устройствами измерения деформации, термокриокамерами и высокотемпературными печами.

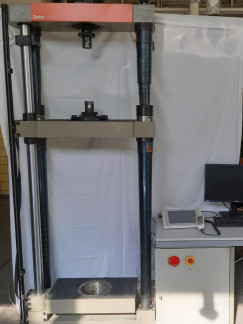

Общий вид машины представлен на рисунке 1.

Для предотвращения несанкционированного доступа производится опломбирование пульта оператора машины наклейками. Схема пломбировки от несанкционированного доступа пульта оператора представлена на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления режимами работы машины, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и передачи измеренных значений на внешние устройства.

Конструктивно машина имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».

Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП-ТМС-024/19 «ГСИ. Машина универсальная испытательная ZWICK 1474-М. Методика поверки», утвержденному ООО «ТМС РУС» 05 июля 2019 года. Основные средства поверки:

-    Рабочие эталоны силы 2 разряда по ГОСТ 8.640-2011, основная погрешность ±0,24 %;

-    Индикатор часового типа с ценой деления ИЧ 50 0,01 мм (рег. № 33841-07);

-    Штангенциркуль ТТТЦ-П-500-0,1 (рег. № 64144-16);

-    Секундомер электронный «Интеграл С-01», (рег. № 44154-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наноситься на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений

силы

1474.000.000 РЭ Машина универсальная испытательная ZWICK 1474-М. Руководство по эксплуатации
