| Номер в госреестре | 76470-19 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | РЭМ |
| Изготовитель | ООО "Метротест", г.Нефтекамск |
| Год регистрации | 2019 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

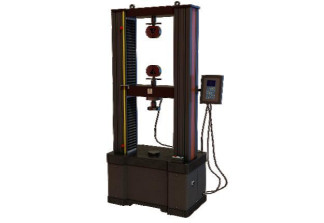

Машины испытательные универсальные РЭМ (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Принцип действия машин основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, передающийся в электронный блок управления.
Машины оснащены электромеханическим сервоприводом с двигателем переменного тока или шаговым двигателем со специализированным контроллером. Многоканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль с обратной связью за нагрузкой, деформацией и перемещением траверсы. Полученная информация отображается на компьютере или пульте управления в единицах измерения, в зависимости от модификации машины.
Для расширения круга решаемых практических задач система управления и обработки результатов машин имеет ряд служебных функций, позволяющих использовать дополнительные средства измерения, такие как датчики деформации и перемещения.
Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (температурные и климатические камеры, печи).
Выпускаемые модификации машин различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы, способами управления. Машины могут быть оснащены защитным экраном.
Машины имеют обозначение РЭМ.1-ХХХ-Б-С-Б-Б, где:
I - одноколонное исполнение (без обозначения - двухколонное исполнение);
ХХХ - верхний предел измерений силы (нагрузки), кН (0,1; 0,2; 0,5; 1; 2; 3; 5; 10; 20; 50; 100; 200; 300; 500; 600);
В - дополнительная функция (У - удлиненная);
С - способ управления машиной (без обозначения - ручное управление и обработка данных на пульте оператора; М - ручное управление и обработка данных на персональном компьютере (далее по тексту - ПК); А - автоматическое управление и обработка данных на ПК);
D - предел допускаемой погрешности измерения силы (нагрузки), % от измеряемой силы (нагрузки) (0,5; 1);
E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав машины (0,5; 1; 2; 4).
Пломбирование машин не предусмотрено.
Программное обеспечение (далее - ПО) машин модификаций РЭМ-ХХХ (ручное управление и обработка данных на пульте оператора) представляет собой встроенное в пульт оператора ПО «firmware», которое является метрологически значимым и обеспечивает обработку результатов измерений, может обеспечивать обмен информацией с внешними системами, считывание данных и просмотр результатов измерений.
ПО машин модификаций РЭМ-ХХХ-М (ручное управление и обработка данных на ПК) и машин модификаций РЭМ-ХХХ-А (автоматическое управление и обработка данных на ПК) представляет собой установленное на ПК ПО «М-Test» и «M-Test АСУ» соответственно, которое является метрологически значимым и обеспечивает обработку результатов измерений, обмен информацией с внешними системами, считывание данных и просмотр результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование программного обеспечения | «M-Test» | «M-Test АСУ» |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | 1.30 | 3.00 |
Таблица 2 - Метрологические характеристики
| Модификация | Верхний предел диапазона измерений силы (нагрузки), кН | Диапазон измерений перемещений подвижной траверсы, мм |
| РЭМ.1-0,1 | 0,1 | от 0,05 до 780 |
| РЭМ.1-0,2 | 0,2 | |
| РЭМ.1-0,5 | 0,5 | |
| РЭМ.1-1 | 1 | |
| РЭМ.1-2 | 2 | |
| РЭМ.1-3 | 3 | |
| РЭМ.1-5 | 5 | |
| РЭМ-1 | 1 | от 0,05 до 1070 |
| РЭМ-2 | 2 | |
| РЭМ-3 | 3 | |
| РЭМ-5 | 5 | |
| РЭМ-10 | 10 | |
| РЭМ-20 | 20 | |
| РЭМ-50 | 50 | |
| РЭМ-100 | 100 | от 0,05 до 1140 |
| РЭМ-200 | 200 | от 0,05 до 1230 |
| РЭМ-300 | 300 | |
| РЭМ-500 | 500 | от 0,05 до 1800 |
| РЭМ-600 | 600 | |
| РЭМ.1-0,1-У | 0,1 | от 0,05 до 1180 |
| РЭМ.1-0,2-У | 0,2 | |
| РЭМ.1-0,5-У | 0,5 | |
| РЭМ.1-1-У | 1 | |
| РЭМ.1-2-У | 2 | |
| РЭМ.1-3-У | 3 | |
| РЭМ.1-5-У | 5 | |
| РЭМ-1-У | 1 | от 0,05 до 1700 |
| РЭМ-2-У | 2 | |
| РЭМ-3-У | 3 | |
| РЭМ-5-У | 5 | |
| РЭМ-10-У | 10 | |
| РЭМ-20-У | 20 | |
| РЭМ-50-У | 50 | |
| РЭМ-100-У | 100 | от 0,05 до 2700 |
| РЭМ-200-У | 200 | от 0,05 до 2880 |
| РЭМ-300-У | 300 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±0,5; ±1,0 |
| Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины | 0,5; 1; 2; 4 |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мкм | ±50 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм, % | ±0,5 |
Таблица 4 - Основные технические характеристики
| Модификация | Габаритные размеры, мм (ДхШ*В), не более | Масса, кг, не более |
| РЭМ.1-0,1 | 500x400x1350 | 110 |
| РЭМ.1-0,2 | ||
| РЭМ.1-0,5 | ||
| РЭМ.1-1 | ||
| РЭМ.1-2 | ||
| РЭМ.1-3 | ||
| РЭМ.1-5 | ||
| РЭМ-1 | 890x500x1900 | 350 |
| РЭМ-2 | ||
| РЭМ-3 | ||
| РЭМ-5 | ||
| РЭМ-10 | ||
| РЭМ-20 | ||
| РЭМ-50 | ||
| РЭМ-100 | 1010x600x2100 | 450 |
| РЭМ-200 | 1100x650x2400 | 1100 |
| РЭМ-300 | ||
| РЭМ-500 | 1400x1000x2810 | 3000 |
| РЭМ-600 | ||
| РЭМ.1-0,1-У | 500x400x1700 | 200 |
| РЭМ.1-0,2-У | ||
| РЭМ.1-0,5-У | ||
| РЭМ.1-1-У | ||
| РЭМ.1-2-У | ||
| РЭМ.1-3-У | ||
| РЭМ.1-5-У |
| Модификация | Габаритные размеры, мм (ДхШ*В), не более | Масса, кг, не более |
| РЭМ-1-У | 870x480x2580 | 1000 |
| РЭМ-2-У | ||
| РЭМ-3-У | ||
| РЭМ-5-У | ||
| РЭМ-10-У | ||
| РЭМ-20-У | ||
| РЭМ-50-У | ||
| РЭМ-100-У | 1050x600x3750 | 1500 |
| РЭМ-200-У | 1100x700x3900 | 1800 |
| РЭМ-300-У |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наибольшая скорость перемещения подвижной траверсы без нагрузки, мм/мин | 250; 500; 1000 |
| Напряжение питания переменного тока, В | 220/380 |
| Частота, Гц | 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре менее 30 °С, без конденсации влаги, %, не более | от 10 до 35 75 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на лицевую панель машины методом офсетной печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Машина испытательная универсальная РЭМ | 1 шт. | Модификация по заказу |
| Ограждение защитное | 1 к-т. | По заказу |
| Паспорт | 1 экз. | - |
| Руководство по эксплуатации | 1 экз. | - |
| Инструкция оператора | 1 экз. | В зависимости от модификации |
| Носитель информации переносной с ПО | 1 шт. | |
| Методика поверки | 1 экз. | МП-ТМС-018/19 |
осуществляется по документу МП-ТМС-018/19 «Машины испытательные универсальные РЭМ. Методика поверки», утверждённому ООО «ТМС РУС» 15.05.2019 г.
Основные средства поверки:
- рабочие эталоны силы 2 разряда по ГОСТ 8.640-2014, основная погрешность ±0,12 % для машин с пределами допускаемой относительной погрешности измерений силы ±0,5 %, основная погрешность ±0,24 % для машин с пределами допускаемой относительной погрешности измерений силы ±1 %;
- гири класса М1 по ГОСТ OIML R 111-1-2009 (рег. № 52768-13);
- индикатор ИЧЦ-25 (рег. № 64188-16);
- штангенрейсмас ШР-1000 (рег. № 67056-17);
- рулетка измерительная металлическая ЭПК3-10БУЛ/1 (рег. № 11505-88). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы МРСЕ.441114.001ТУ Машины испытательные универсальные РЭМ. Технические условия
| Зарегистрировано поверок | 981 |
| Поверителей | 64 |
| Актуальность данных | 21.11.2024 |
