| Номер в госреестре | 76477-19 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | PT900 |
| Изготовитель | «Baker Hughes EMEA», Ирландия; Фирма «Parametrics, LLC», США; Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co.,Ltd», Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики PT900 предназначены для измерений объемного расхода, объема, температуры, разности температур прямого и обратного потоков теплоносителя (воды), времени и вычисления количества тепловой энергии в закрытых системах теплоснабжения.
Принцип действия теплосчетчиков PT900 основан на измерении объемного расхода, температур теплоносителя в подающем и обратном трубопроводах с последующим вычислением разности температур, объема теплоносителя и количества тепловой энергии.
Измерение объемного расхода и объема теплоносителя основано на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится преобразователями пьезоэлектрическими ультразвуковыми, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов теплосчетчики PT900 вычисляют скорость потока. По определенной скорости потока и введенным параметрам трубопровода теплосчетчики PT900 рассчитывают объемный расход и объем жидкости.
Теплосчетчики PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, пары датчиков температуры Pt 1000 с фиксаторами и приспособления для накладного крепежа на трубы и электронно-вычислительного блока.
Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях, которые могут быть установлены на подающем или обратном трубопроводах.
Электронно-вычислительный блок теплосчетчиков PT900 выполняет следующие функции:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- измерение температур теплоносителя в подающем и обратном трубопроводах;
- измерение разности температур теплоносителя в подающем и обратном трубопроводах;
- вычисление скорости потока жидкости;
- вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);
- вычисление количества тепловой энергии;
- светодиодная индикация состояния теплосчетчика;
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
- передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.
Выходные сигналы по HART-протоколу, Modbus-протоколу и токовый выходной сигнал предназначены только для индикации измеренных значений.
В комплект поставки теплосчетчиков PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия 4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронно-вычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:
- загружать в теплосчетчики PT900 и сохранять из теплосчетчиков PT900 конфигурационные данные;
- отображать измеренные и вычисленные параметры, параметры настройки;
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в теплосчетчиках;
- хранение данных.

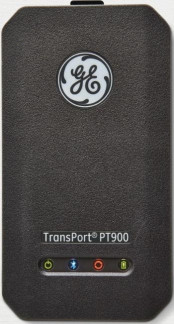

Общий вид электронно-вычислительного блока теплосчетчиков PT900 приведен на рисунке 1.
Рисунок 2 - Общий вид датчиков температуры Pt 1000 теплосчетчиков PT900
Общий вид ультразвуковых преобразователей теплосчетчиков PT900 приведен на рисунке 3.
Пломбирование теплосчетчиков PT900 не предусмотрено.
Теплосчетчики PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, вычисление количества тепловой энергии, а также для управления устройствами ввода-вывода информации теплосчетчиков, создания в энергонезависимой памяти архивных записей об измеренных и вычисленных значениях за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчиков PT900 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | РТ900 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.0.7 |
| Цифровой идентификатор программного обеспечения | - |
| * Номер версии программного обеспечения приведен в паспорте. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч* | от 0,3 до 3000 |
| Диапазон скорости потока, м/с | от 0,03 до 12,19 |
| Диапазон измерений температуры теплоносителя, °С | от 0 до +150 |
| Наименование характеристики | Значение |
| Минимальное значение измеряемой разности температур теплоносителя в подающем и обратном трубопроводах, Atmin, °С | 3 |
| Максимальное значение измеряемой разности температур теплоносителя в подающем и обратном трубопроводах, Atmax, °С | 150 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) теплоносителя, % | ±(2+0,02'Gmax /G) |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя, °С | ±(0,6+0,004 t) |
| Пределы допускаемой относительной погрешности при измерении разности температур теплоносителя, % | ±(0,5+3-Atmin /At) |
| Пределы допускаемой относительной погрешности при измерении количества тепловой энергии, % | ±(3+4- Atmin /At +0,02-Gmax /G) |
| Пределы допускаемой относительной погрешности при измерении текущего времени, % | ±0,05 |
| * Для номинального диаметра трубопровода от DN 12,7 до DN 300 при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя). Gmax - максимальное значение объемного расхода теплоносителя, соответствующее скорости потока 12,19 м/с при данном номинальном диаметре трубопровода, м3/ч. G - измеренное значение объемного расхода теплоносителя, м /ч. t - измеренное значение температуры теплоносителя, °С. At - измеренное значение разности температур теплоносителя в прямом и обратном трубопроводах, °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр трубопровода | от DN 12,7 до DN 2000 |
| Толщина стенки трубопровода, мм, не более | 76,2 |
| Выходные сигналы | частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол |
| Цифровые интерфейсы связи | RS-485, Bluetooth, USB (микро-USB порт) |
| Условия эксплуатации: - температура окружающей среды, °С а) электронно-вычислительного блока б) ультразвуковых преобразователей - относительная влажность, % - атмосферное давление, кПа | от -20 до +55 от -40 до +75 до 90, без конденсации влаги от 84,0 до 106,7 |
| Параметры электропитания, В | от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи) |
| Потребляемая мощность, Вт, не более | 25 |
| Наименование характеристики | Значение |
| Габаритные размеры электронно-вычислительного блока, мм, не более: - длина | 200 |
| - ширина | 110 |
| - высота | 40 |
| Габаритные размеры ультразвукового преобразователя обычного исполнения, мм, не более: - длина | 71 |
| - ширина | 32 |
| - высота | 56 |
| Габаритные размеры ультразвукового преобразователя высокотемпературного исполнения, мм, не более: - длина | 354 |
| - ширина | 80 |
| - высота | 247 |
| Масса электронно-вычислительного блока, кг, не более | 0,9 |
| Масса ультразвукового преобразователя, кг, не более: - обычное исполнение | 0,3 |
| - высокотемпературное исполнение | 2,0 |
| Средний срок службы, лет | 25 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Теплосчетчик | PT900 | 1 шт. |
| Ультразвуковые преобразователи | - | 1 или 2 комплекта |
| Датчики температуры | - | 1 комплект |
| Комплект монтажных частей | - | 1 шт. |
| Беспроводной планшетный персональный компьютер с программным пакетом PT900 APP | - | 1 шт. |
| Толщиномер ультразвуковой (по заказу) | PocketMIKE | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 0869-1-2018 | 1 экз. |
осуществляется по документу МП 0869-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Теплосчетчики PT900. Методика поверки», утвержденному ФГУП «ВНИИР» 20 августа 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта № 256 от 7 февраля 2018 г., в диапазоне объемного расхода, соответствующем диапазону измерений теплосчетчика PT900;
- рабочий эталон единицы температуры 3-го разряда согласно ГОСТ 8.558-2009 в диапазоне температур, соответствующих диапазону измерений теплосчетчика PT900;
- термостат VT-20, диапазон воспроизводимых температур от минус 10 °С до плюс 150 °С, нестабильность поддержания температуры ±0,1 °С;
- частотомер электронно-счетный Ч3-85/3 (регистрационный номер 32359-06). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке теплосчетчиков PT900.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирм-изготовителей
