| Номер в госреестре | 76478-19 |
| Наименование СИ | Датчики виброускорения |
| Обозначение типа СИ | RH1XX |
| Изготовитель | Компания "Anhui Ronds Science & Technology Incorporated Company", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики виброускорения серии RH1XX (далее - датчики) предназначены для измерений среднеквадратических значений виброускорения.
Принцип действия датчиков виброускорения серии RH1XX основан на преобразовании среднеквадратического значения виброускорения контролируемого объекта в эквивалентный электрический сигнал напряжения переменного тока. Датчики используются как первичные преобразователи в составе приборов и систем измерения вибрации, виброконтроля, вибромониторинга и диагностики состояния оборудования.
Датчики виброускорения серии RH1XX состоят из пьезоэлектрического элемента с электродами, инерционного элемента и электрических изоляторов, заключенных в металлический корпус. Датчики имеют изолированный выход и питание по стандарту IEPE.
Датчики виброускорения серии RH1XX выпускаются в следующих модификациях: RH102, RH102T, RH102 EX, RH103, RH103T, RH103EX, RH113, RH113T и RH113EX, отличающихся диапазонами измерений, диапазонами частот и конструкцией. Датчики модификаций RH102 EX, RH103EX и RH113EX имеют маркировку взрывозащиты 0 Ex ia IIC T4 Ga, соответствующую требованиям ГОСТ 31610.0-2014, ГОСТ 31610.11-2014.

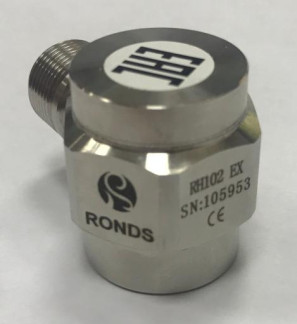

Общий вид датчиков виброускорения модификаций RH102, RH102T и RH102 EX приведен на рисунке 1. Общий вид датчиков виброускорения модификаций RH103, RH103T и RH103EX приведен на рисунке 2. Общий вид датчиков виброускорения модификаций RH113, RH113T и RH113EX приведен на рисунке 3. Пломбирование датчиков виброускорения серии RH1XX не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| М | одификация | ||
| RH102, RH102T, RH102 EX | RH103, RH103T, RH103EX | RH113, RH113T, RH113EX | |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(мс-2) | 10,2 | 51 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | от 0,1 до 784 | от 0,1 до 98 | |
| Нелинейность амплитудной характеристики на базовой частоте 160 Гц, % | ±1 | ||
| Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц не более ±10 %, Гц | от 0,7 до 10000 | от 0,2 до 5000 | |
| Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц не более ±3 дБ, Гц | от 0,4 до 15000 | от 0,1 до 10000 | |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | 23±5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| М | одификация | ||
| RH102, RH102T, RH102 EX | RH103, RH103T, RH103EX | RH113, RH113T, RH113EX | |
| Напряжение смещения постоянного тока, В | от 10,5 до 13,5 | от | 0 до 12 |
| Потребляемый постоянный ток, мА | от 2 до 20 | ||
| Напряжение питания постоянного тока, В | 24±6 | ||
| Условия эксплуатации: - диапазон рабочих температур, °С | от -40 до +120 | ||
| Масса, г, не более | 100 | 85 | 120 |
| Габаритные размеры (диаметр х высота), мм, не более | 025x32 | 023x52 | 027x56 |
| Маркировка взрывозащиты* | 0 Ex ia IIC T4 Ga | ||
| * Для модификаций RH102 EX, RH103EX и RH113EX | |||
наносится на титульный лист паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчик виброускорения серии RH1XX | 1 шт. |
| Кабель соединительный | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки
Техническая документация компании Anhui Ronds Science & Technology Incorporated Company, Китай
| Зарегистрировано поверок | 1105 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
