| Номер в госреестре | 76483-19 |
| Наименование СИ | Машина координатная измерительная |
| Обозначение типа СИ | ALTERA 30.20.15 |
| Изготовитель | ?ма "Nikon Metrology UK, Ltd.", Великобритания |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина координатная измерительная ALTERA 30.20.15 (далее -КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из легкого углепластика. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка Renishaw PH10MQ plus с контактным датчиком TP200.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

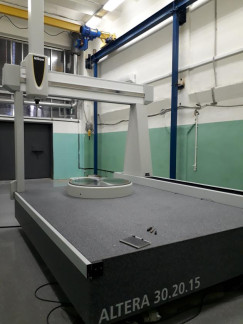

Общий вид КИМ представлен на рисунке 1.
Опломбирование от несанкционированного доступа не предусмотрено.
КИМ оснащена программным обеспечением (далее - ПО) Camio.
Вычислительные алгоритмы Camio расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Camio блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Camio |
| Номер версии (идентификационный номер) ПО | v. 8.4 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики КИМ
| Наименование характеристики | Значение |
| Диапазон измерений по осям, мм: - X - Y - Z | от 0 до 3048 от 0 до 2032 от 0 до 1524 |
| Пределы допускаемой абсолютной объемной погрешности* (L- измеряемая длина в мм), мкм | ±(3,0+L/375) |
| Пределы допускаемой абсолютной погрешности измерительной головки*, мкм | ±2,5 |
| Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 4435 3103 4525 |
| Масса, кг, не более | 12904 |
| Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч Градиент по объему,°С на метр - относительная влажность воздуха, без конденсата, %, не более | От +15 до +35 1 2 1 80 |
| Расход воздуха, Нл/мин | 150 |
| Давление сжатого воздуха, кПа | 620 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная ALTERA 30.20.15 | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 19 мм | - | 1 шт. |
| Комплект сменных измерительных наконечников | - | 1 комплект |
| Поворотный стол в комплекте с двумя сферами | 1 комплект | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-10-2019 | 1 экз. |
осуществляется по документу МП 203-10-2019 «Машина координатная измерительная ALTERA 30.20.15. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 февраля 2019 г. Основные средства поверки:
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340 Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
