| Номер в госреестре | 76492-19 |
| Наименование СИ | Диоптриметры автоматические |
| Обозначение типа СИ | HLM-1, HLM-7000, HLM-9000 |
| Изготовитель | Компания "Huvitz Co., Ltd.", Корея |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Диоптриметры автоматические модели HLM-1, HLM-7000, HLM-9000 (далее -диоптриметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Диоптриметр представляет собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:
- жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе или под монитором, предназначенная для настройки диоптриметра и изменения режимов работы;
- печатающее устройство (для моделей HLM-7000, HLM-9000) предназначенное для вывода результатов измерений на бумажный носитель;
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на упоре для линз (крышке объектива).
-маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметр пломбируется.
На диоптриметре имеется шильдики с указанием наименования и типа модели диоптриметра, изготовителя, заводской номер и год выпуска прибора.

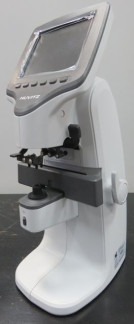

Общий вид диоптриметров разных моделей представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа и схема маркировки диоптриметров разных моделей представлены на рисунке 2.
с) модель HLM-9000
б) модель HLM-7000
Рисунок 2 - Схема пломбирования от несанкционированного доступа и схема маркировки
диоптриметров
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HLM |
| Номер версии (идентификационный номер) ПО для модели HLM-1 | не ниже 1.00.02А |
| Номер версии (идентификационный номер) ПО для модели HLM-7000 | не ниже 1.00.00А |
| Номер версии (идентификационный номер) ПО для модели HLM-9000 | не ниже 1.01.04А |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сферической вершинной рефракции, дптр | от -25 до +25 |
| Диапазон измерений призматического действия, пр дптр | от 2 до 10 |
| Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: | |
| в диапазоне от 0 до ±5,00 дптр включ. | ±0,06 |
| в диапазоне св. ±5,00 до ±10,00 дптр включ. | ±0,09 |
| в диапазоне св. ±10,00 до ±15,00 дптр включ. | ±0,12 |
| в диапазоне св. ±15,00 до ±20,00 дптр включ. | ±0,18 |
| в диапазоне св. ±20,00 дптр | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: | |
| в диапазоне от 2,00 до 5,00 пр дптр включ. | ±0,125 |
| в диапазоне св. 5,00 пр дптр | ±0,25 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,4 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, ° | ±1 |
| Примечание - Метрологические характеристики определены для зеленой линии «е» ртутного спектра. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний: | |
| - цилиндрической вершинной рефракции, дптр | от -10 до +10 |
| Наименование характеристики | Значение |
| - призматического действия, для моделей HLM-1, HLM-9000, пр дптр | от 0 до 20 |
| - угловой шкалы, ° | от 1 до 180 |
| Дискретность показаний: | |
| - вершинной рефракции, дптр -для модели HLM-1 -для модели HLM-7000 -для модели HLM-9000 | 0,01; 0,06; 0,12; 0,25 0,01; 0,125; 0,25 0,01; 0,06; 0,125; 0,25 |
| - призматического действия, пр дптр -для модели HLM-1 -для модели HLM-7000 -для модели HLM-9000 | 0,01; 0,06; 0,12; 0,25 0,01; 0,125; 0,25 0,01; 0,06; 0,125; 0,25 |
| - угловой шкалы, ° | 1 |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц - сила тока, А: - для модели HLM-1 - для модели HLM-7000 - для модели HLM-9000 | от 100 до 240 50/60 от 0,3 до 0,2 0,5 от 0,5 до 0,3 |
| Монитор: - для моделей HLM-1 - для моделей HLM-7000 - для моделей HLM-9000 | Цветная ЖК-панель, 5,7'' (640х480) ЖК STN цветной экран (320x240) Сенсорный IPS ЖК цветной экран, 7,0'' (800x480) |
| Передача данных: - для моделей HLM-1 - для моделей HLM-7000 - для моделей HLM-9000 | - RS-232C - RS-232C, принтер - RS-232C, принтер, WiFi, разъем USB 2.0 тип B (служебный) |
| Габаритные размеры, мм, (Д х В х Ш), не более: - для модели HLM-1 - для модели HLM-7000 - для модели HLM-9000 | 235x415x182 237x377x190 240x370x222 |
| Масса, кг, не более: - для модели HLM-1 - для модели HLM-7000 - для модели HLM-9000 | 4,0 5,5 5,4 |
INPUT : АС 100 - 240V ~ 50/60HZ 0,3 - 0.2А Д гур FUSE :Т 3.15 AL
sn : С® С € 5
Условия эксплуатации:
- диапазон рабочих температур, оС:
- для модели HLM-1
от +10 до +35 от +10 до +40
- для моделей HLM-7000, HLM-9000
- относительная влажность воздуха (без конденсации), %, не более:
| о т | 30 | о д | 90 |
| о т | 50 | до | 80 |
| от | 30 | до | 75 |
- для модели HLM-1
- для модели HLM-7000
- для модели HLM-9000
- атмосферное давление, кПа:
- для моделей HLM-1, HLM-9000_
от 80 до 106
наносится на корпус диоптриметра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измерений представлена в таблицах 4-6.
Таблица 4 - Комплектность диоптриметра модели HLM-1
| Наименование | Обозначение | Количество, шт. |
| Основной блок диоптриметра | - | 1 |
| Кабель сетевой | - | 1 |
| Заглушка противопыльная | - | 1 |
| Пинцет для контактных линз | - | 1 |
| Пр едохр анитель | - | |
| Чехол пылезащитный | - | 1 |
| Инструкция по эксплуатации | - | 1 |
| Методика поверки | МП 032.М44-19 | 1 |
Таблица 5 - Комплектность диоптриметра модели HLM-7000
| Наименование | Обозначение | Количество, шт. |
| Основной блок диоптриметра | - | 1 |
| Принадлежности: | - | |
| Блок держателя линзы в сборе | - | 1 |
| Пружина держателя линзы | - | 1 |
| Держатель линзы | - | 1 |
| Колпачки держателя линзы | - | 4 шт. |
| Пружина прижима линзы | - | 1 |
| Упор для линз | - | 1 |
| Механический шаблон для контактных линз | - | 1 |
| Резервуар для линз | - | 1 |
| Столик для линз | - | 1 |
| Регулятор столика | - | 1 |
| Крышка УФ-отсека | - | 1 |
| Датчик PD | - | 1 |
| Наименование | Обозначение | Количество, шт. |
| Основная плата | - | 1 |
| Маркер | - | 1 |
| Пружина маркера | - | 1 |
| Наконечники маркера | - | 3 шт. |
| Пружина горизонтального движения маркера | - | 1 |
| Возвратная пружина блока маркера | - | 1 |
| Рычаг маркера | - | 1 |
| LCD монитор | - | 1 |
| ЖК экран | - | 1 |
| Блок CCD камеры | - | 1 |
| Энкодер с платой | - | 1 |
| Чернильница | - | 1 |
| Калибровочный набор линз | - | 18 шт. в наборе |
| Принтер | - | 1 |
| Крышка принтера | - | 1 |
| Бумага для принтера | - | 2 рулона |
| Обдуватель | - | 1 |
| Т кань для очистки линз от пыли | - | 1 |
| Кабель питания | - | 1 |
| Блок питания | - | 1 |
| Колпачок для защиты от пыли | - | 2 |
| Пинцет | - | 1 |
| Предохранитель (250 В, 3,15 А) | - | 2 |
| Чехол пылезащитный | - | 1 |
| Руководство пользователя | - | 1 |
| Методика поверки | МП 032.М44-19 | 1 |
Т аблица 6 - Комплектность диоптриметра модели HLM-9000
| Наименование | Обозначение | Количество, шт. |
| Основной блок диоптриметра | - | 1 |
| Кабель питания | - | 1 |
| Заглушка противопыльная | - | 1 |
| Пинцет для контактных линз | - | 1 |
| Держатель контактной линзы | - | поставляется по необходимости |
| Упор малый | - | 1 |
| Бумага для принтера дополнительная | - | не более 5 рулонов |
| Предохранитель запасной | - | 2 |
| Чехол пылезащитный | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 032.М44-19 | 1 |
осуществляется по документу МП 032.М44-19 «ГСИ. Диоптриметры автоматические модели HLM- 1, HLM- 7000, HLM- 9000. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 20 июня 2019 г.
Основные средства поверки:
Комплект приспособлений для поверки диоптриметров КПП-3Р, рег. № 56132-14. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры МИ 3439-2014 ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики
Техническая документация компании «Huvitz Co., Ltd» Республика Корея
