| Номер в госреестре | 76494-19 |
| Наименование СИ | Установки пикнометрические |
| Обозначение типа СИ | HDF |
| Изготовитель | Компания "H&D Fitzgerald Ltd.", Великобритания; Компания "HDF Pyknometers Ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки пикнометрические HDF (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также для проведения поверки и калибровки поточных преобразователей плотности жидкости и каналов измерений плотности счетчиков-расходомеров массовых в условиях эксплуатации и лаборатории.
Принцип действия установок основан на пикнометрическом методе измерений плотности жидкости с помощью металлических напорных пикнометров. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустого и заполненного пикнометров определяют на электронных весах методом замещения набором эталонных гирь. Давление, температуру жидкости и температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи средств измерений утвержденного типа из комплекта установки.
Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 3.
Конструктивно установки состоят из следующих основных частей: основного корпуса установки, электронных весов и набора гирь в транспортных кейсах. В основном корпусе установки размещен комплект напорных металлических пикнометров в термоизолирующем кейсе, вмонтированы технологические трубопроводы, запорные краны, первичные преобразователи давления, температуры и ротаметр. В состав установок входят средства измерений утвержденного типа. Также в корпусе установки размещаются вторичные приборы средств измерений температуры и давления, гибкие рукава высокого давления с быстросъёмными соединениями, кейс с комплектом запасных частей и материалов. Термоизолирующие кейсы для пикнометров имеют встроенные температурные датчики контактного типа для измерений температуры тел пикнометров. Корпус установки, кейсы для пикнометров, кейсы для транспортировки весов и гирь, кейс запасных частей, выполнены из легких композитных материалов и снабжены ручками для переноски. Для выполнения измерений плотности установка подключается к трубопроводу с транспортируемой жидкостью.
В зависимости от максимального рабочего давления жидкости установки выпускаются в стандартном и специальном исполнениях. Стандартное исполнение установок комплектуется средствами измерений давления с верхним пределом измерений не менее 6,5 МПа, специальное исполнение установок комплектуется средствами измерений давления с верхним пределом измерений не менее 10,0 МПа.
В зависимости от максимальной рабочей температуры жидкости установки выпускаются в стандартном и специальном исполнениях. Специальное исполнение установок комплектуется пикнометрами напорными специального исполнения, регистрационный № 74439-19.
Наименование изготовителя HDF Pyknometers Ltd или H&D Fitzgerald Ltd и серийный номер установки указаны на корпусах кейсов. Внешний вид и конструкция установок, изготавливаемых компаниями HDF Pyknometers Ltd и H&D Fitzgerald Ltd, одинаковые.

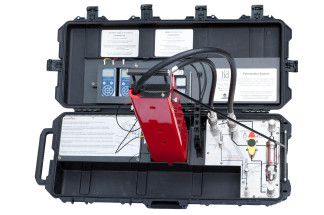

Общий вид основного корпуса установки показан на рисунке 1.
Рисунок 1 - Общий вид основного корпуса установок пикнометрических HDF Установка пломб на установки не предусмотрена.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 600 до 2000* |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ±0,10 |
| * Верхняя граница диапазона измерений плотности установки зависит от наибольшего предела взвешивания (НПВ) весов из комплекта установки и указывается в 3 спецификации на установку, но не менее 1200 кг/м | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - рабочее давление жидкости, МПа, не более: а) стандартное исполнение б) специальное исполнение | 6,5 10,0 |
| Наименование характеристики | Значение |
| - температура жидкости, °С: а) стандартное исполнение б) специальное исполнение | от +1 до +50 от +1 до +90 |
| - температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров | от -25 до +50 по спецификации на весы |
| - относительной влажность окружающей среды, %, не более: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров | 100 по спецификации на весы |
| Масса установки (в зависимости от заказа), кг | от 63 до 94 |
| Г абаритные размеры установки (основной кейс), мм, не более: - высота - ширина - длина | 200 430 1020 |
| Срок службы установки, лет, не менее | 10 |
| Маркировка взрывозащиты: - термометры цифровые малогабаритные ТЦМ 9410 - калибраторы давления СРН6210 | 0Ех ia IIA/IIB/IIC T6 Ga X; 1Ex ib IIC T4 X |
наносится в центральной части титульного листа руководства по эксплуатации установки типографским способом и на основной кейс установки в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка пикнометрическая, в составе: | HDF | 1 шт. |
| - пикнометры напорные (рег. № 74439-19) | в соответствии с описанием типа СИ | 2 (4*) шт.** |
| - термоизолирующий кейс для пикнометров | - | 1 (2*) шт. |
| - комплект технологических трубопроводов с ротаметром | - | 1 шт. |
| - термометры цифровые малогабаритные (рег. № 68355-17) в комплекте со штатными термопреобразователями ТТЦ или термопреобразователями сопротивления из платины ТС (рег. № 58808-14) | ТЦМ 9410 | 1 (2*) комплекта |
| - калибратор давления CPH62I0-S1 или CPH62I0-S2 с внешним преобразователем давления CPT62I0 (рег. № 72192-18), либо прибор цифровой для измерения давления DPI 705 с внешним датчиком давления PDCR (рег. № 66482-17) | CPH62I0-S1 или CPH62I0-S2 | 1 (2*) комплекта |
| Наименование | Обозначение | Количество |
| Весы специального I класса точности по ГОСТ OIML R 76-1-2011 с НПВ не менее 6 кг либо компаратор массы со значением среднего квадратического отклонения показаний не более 10 мг | в соответствии с описанием типа СИ | 1 шт. |
| Набор гирь класса точности Е2 по ГОСТ OIML R 111-1-2009 | в соответствии с описанием типа СИ | 1 комплект |
| Комплект запасных частей и материалов | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | Установки пикнометрические HDF. Руководство по эксплуатации. | 1 экз. |
| Методика поверки | МП 2302-119-2019 | 1 экз. |
| * В зависимости от заказа. ** Исполнение пикнометров в зависимости от заказа на исполнение установки. | ||
осуществляется по документу МП 2302-0119-2019 «ГСИ. Установки пикнометрические HDF. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.06.2019 г. Основные средства поверки:
- в соответствии с документами на поверку на средства измерений, входящих в состав установок.
Допускается применение аналогичных средств поверки с метрологическими и техническими характеристиками не хуже.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы «H&D Fitzgerald Ltd.», Великобритания
| Зарегистрировано поверок | 60 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
