Эквивалент сети LI-325C, 76495-19

Эквивалент сети LI-325C (далее - эквивалент сети) предназначен для измерения напряжения индустриальных радиопомех (далее - ИРП) от однофазных устройств в сети питания переменного тока при использовании совместно с измерительным приемником (анализатором спектра, селективным микровольтметром и т. п.).
Карточка СИ
Номер в госреестре 76495-19
Наименование СИ Эквивалент сети
Обозначение типа СИ LI-325C
Изготовитель Корпорация "Сom-Power Corporation", США
Год регистрации 2019
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Эквивалент сети LI-325C (далее - эквивалент сети) предназначен для измерения напряжения индустриальных радиопомех (далее - ИРП) от однофазных устройств в сети питания переменного тока при использовании совместно с измерительным приемником (анализатором спектра, селективным микровольтметром и т. п.).

Описание

Принцип действия эквивалента сети основан на выделении высокочастотного сигнала, создаваемого испытуемым техническим средством (далее - ИТС) с помощью пассивного RCL-фильтра высоких частот и подавлении сигнала промышленной частоты. Измерительный канал эквивалента сети представляет собой фильтр низких частот, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот. Элементы измерительных каналов (конденсаторы, индуктивности) подобраны таким образом, чтобы между каждым из проводов сети питания и землей, полное сопротивление нагрузки со стороны зажимов для подключения ИТС, было нормированным на частоте измерения согласно стандартов ГОСТ 30805.16.1.2-2013, ГОСТ Р 51319-99.

Конструктивно эквивалент сети LI-325C состоит из двух одинаковых блоков (измерительных каналов) в отдельных корпусах, которые подключаются к однофазной сети питания (ноль и фаза) испытуемого оборудования.

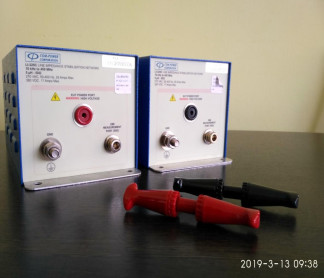

Общий вид эквивалента сети, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа представлены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение характеристики

Рабочий диапазон частот напряжения переменного тока,

МГц

от 0,010 до 400

Коэффициент калибровки в зависимости от частоты напряжения переменного тока, дБ

10 кГц

9,5

15 кГц

6,5

20 кГц

4,8

25 кГц

3,5

30 кГц

2,4

40 кГц

2,2

50 кГц

1,4

60 кГц

1,0

100 кГц

0,5

от 0,15 до 250 МГц

0,3

300 МГц

0,7

350 МГц

1,1

400 МГц

1,6

Пределы допускаемой погрешности коэффициента калибровки, дБ

в диапазоне частот от 10 кГц до 250 МГц включ.

±1,0

в диапазоне частот св. 250 МГ ц до 400 МГ ц

±1,5

Модуль входного полного сопротивления в зависимости от частоты, Ом

0,01 МГц

0,8

0,02 МГц

0,12

0,04 МГц

1

0,05 МГц

1,5

0,10 МГц

3

0,15 МГц

4,7

0,20 МГц

6,2

0,30 МГц

9,1

0,40 МГц

12,0

0,50 МГц

14,8

0,70 МГц

19,8

1,00 МГц

26,2

1,50 МГц

33,9

2,00 МГц

38,8

2,50 МГц

41,9

3,00 МГц

44,0

4,00 МГц

46,3

5,00 МГц

47,6

7,0 МГц

48,7

10,00 МГц

49,4

св. 10 МГц до 400 МГц

50,0

Наименование характеристики

Значение характеристики

Пределы допускаемой относительной погрешности модуля входного полного сопротивления, % в частотном диапазоне от 0,10 до 250 МГц включ. в частотном диапазоне св. 250 до 400 МГц

±20

±<2о+з° (4»

*- где f - числовое значение частоты, выраженное в МГц

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Максимальная сила переменого тока потребления ИТС в каждой фазе, А, не менее

25

Максимальная сила постоянного тока потребления ИТС в каждой фазе, А, не менее

17

Максимальное напряжение питания постоянного и переменного тока (среднее квадратическое значение), В

270

Масса каждого блока, кг, не более

2,2

Габаритные размеры каждого блока, мм, не более: - длина

300

- ширина

145

- высота

135

Рабочие условия применения:

- температура окружающего воздуха, °С

от 15 до 30

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится в виде наклейки на лицевую панель каждого блока эквивалента сети и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность эквивалента сети

Наименование

Обозначение

Количество

Эквивалент сети в составе:

LI-325C

1 шт.

блок № 1

-

блок №2

-

Разъемы для подключения испытуемых устройств и источников питания

2 шт.

Руководство по эксплуатации

LI-325C РЭ

1 экз.

Формуляр

LI-325C ФО

1 экз.

Методика поверки

651-19-019 МП

1 экз.

осуществляется по документу 651-19-019 МП «Эквивалент сети LI-325C. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19 июня 2019 г.

Основные средства поверки:

-    генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в Федеральном информационном фонде;

-    мультиметр цифровой 34401А, регистрационный номер 54848-13 в Федеральном информационном фонде;

-    измеритель комплексных коэффициентов передачи «Обзор-103», регистрационный номер 29612-09 в Федеральном информационном фонде;

-    измеритель RLC E4980A, регистрационный номер 62364-15 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого эквивалента сети с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к эквиваленту сети LI-325C

ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам

ГОСТ Р 51319-99. Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний Техническая документация изготовителя

Зарегистрировано поверок 4
Поверителей 3
Актуальность данных 06.12.2024
76495-19
Номер в ГРСИ РФ:
76495-19
Производитель / заявитель:
Корпорация "Сom-Power Corporation", США
Год регистрации:
2019
