| Номер в госреестре | 76499-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5, РГС-10, РГС-50 |
| Изготовитель | АО "Газпромнефть-Аэро", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-50 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических, РГС-5, РГС-10, РГС-50 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-50 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные горизонтальные цилиндрические РГС-5 с заводским номером № 15, РГС-10 с заводским номером № 13, РГС-50 с заводскими номерами №№ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 расположены на территории АО «Газпромнефть-Аэро», филиал «Чкаловский», производственный участок «Остафьево».

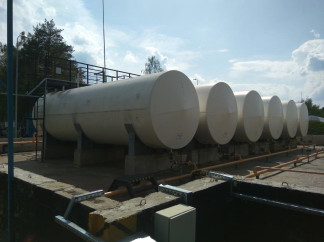

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-50 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-50 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-5 | РГС-10 | РГС-50 | |
| Номинальная вместимость, м3 | 5 | 10 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС- 5 зав. №15 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС- 10 зав. №13 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС- 50 зав. №№1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 11 шт. |
| Технический паспорт | 11 экз. | |
| Градуировочная таблица | 11 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Эталон единицы уровня номинального значения 3800 мм, регистрационный № 3.2.АПМ.0012.2015
Эталон единицы объема 2 разряда номинального значения 200 дм , регистрационный № 3.2.АПМ.0011.2015
Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-10, РГС-50
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
