| Номер в госреестре | 76500-19 |
| Наименование СИ | Установки для измерений параметров валов |
| Обозначение типа СИ | Opticline |
| Изготовитель | "Jenoptik Industrial Metrology Germany GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерений параметров валов Opticline (далее - установки) предназначены для измерений линейных размеров, формы и взаимного расположения поверхностей валов и резьб в измерительных лабораториях и цехах машиностроительных предприятий.
Принцип действия установок основан на измерении детали сложной формы на просвет -заключающийся в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической оптикой и получается черно-белый профиль измеряемой детали. Тень профиля улавливается камерой, и полученное изображение передается в компьютер. С помощью программного обеспечения (ПО) полученное изображение обрабатывается, вычисляются необходимые геометрические параметры измеряемой детали.

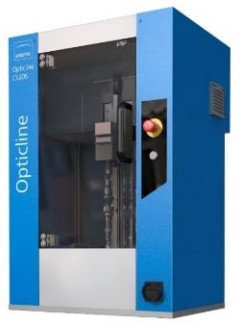

Конструктивно установки выполнены в виде измерительного шкафа, в котором расположены основные элементы установки - измерительный блок; шпиндель (передняя/нижняя бабка) для крепления измеряемой детали, закрепленный на станине; задняя/верхняя бабка для фиксации измеряемой детали, а также персональный компьютер и пульт управления. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источник света, а в правой части специальные линзы и высокочувствительную камеру. Оптическая система смонтирована на колонне и перемещается вдоль вертикальной оси установки.
Установки выпускаются в 6 сериях - СБ, С, СА, VMS, AMV и WMS - различающихся между собой конструктивным исполнением, диапазонами измерений и метрологическими характеристиками.
Серия CS - базовые установки с уменьшенным измерительным объемом.
Серия C - базовые установки.
Серия СА - усовершенствованные установки, могут быть интегрированы в автоматизированную систему производственного контроля.
Серия VMS - усовершенствованные установки, могут быть интегрированы в автоматизированную систему производственного контроля. Конструктив установок позволяет осуществлять горизонтальную подачу измеряемых деталей.
Станции AMV - усовершенствованные установки, могут быть интегрированы в автоматизированную систему производственного контроля.
Серия WMS - установки предназначены для измерения габаритных и тяжелых деталей, могут быть интегрированы в автоматизированную систему производственного контроля.
В установках серий CA, VMS, AMV, WMS задняя бабка перемещается автоматически.
Установки серий C, СА, VMS, AMV и WMS могут дополнительно оснащаться контактным щупом.
Установки с индексом AE отличаются улучшенным разрешением энкодера шпинделя.
Пломбировка корпуса установок не производится.
Рисунок 6 - Общий вид установок серии AMW
Установки имеют в своем составе программное обеспечение Turbo Optic 3 и Tolaris Optic. Программное обеспечение представляет собой программу для проведения измерений, подготовки отчетов, а также для создания и ведения базы измерений. ПО позволяет сохранять результаты измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | Turbo Optic 3 | Tolaris Optic |
| Номер версии, не менее | 3.4 | 5.6 |
| Цифровой идентификатор ПО | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики установок серии CS
| Наименование характеристики | Серия CS | ||||
| CS155 | CS305 | CS308 | CS608 | CS614 | |
| Диапазон измерений диаметров, мм | от 0 до 50 | от 0 до 80 | от 0 до 140 | ||
| Диапазон измерений длин, мм | от 0 до 150 | от 0 до 300 | от 0 до 600 | ||
| Оптический метод | |||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(2,0+D/100), где D - измеряемый размер, мм | ||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(5,0+L/100), где L - измеряемый размер, мм | ||||
| Повторяемость измерений диаметра, мкм | 0,5 | ||||
| Повторяемость измерений длины, мкм | 3,0 | ||||
Таблица 3 - Технические характеристики установок серии CS
| Наименование характеристики | Серия CS | ||||
| CS155 | CS305 | CS308 | CS608 | CS614 | |
| Разрешение камеры, мкм | 0,2 | ||||
| Разрешение вертикальной оси, мкм | 0,2 | ||||
| Разрешение энкодера шпинделя, ° | 0,0018 | ||||
| Скорость измерения по вертикальной оси, мм/сек | от 10 до 80 | ||||
| Скорость измерения оси вращения, об/сек | 1 | ||||
| Максимальный диаметр детали, мм | 90 | 150 | |||
| Максимальная длина детали, мм, | 150 | 300 | 600 | ||
| Вес детали, Н, не более | 100 | 150 | |||
| Габаритные размеры, мм, не более | |||||
| - длина | 690 | 690 | 690 | ||
| - ширина | 570 | 570 | 570 | ||
| - высота | 920 | 1070 | 1370 | ||
| Масса, кг, не более | 110 | 120 | 125 | 140 | 145 |
| Наименование характеристики | Серия С | ||||||
| C203 | C305 | 308 | С314 | С605 | C608 | C614 | |
| Диапазон измерений диаметров, мм | от 0 до 30 | от 0 до 50 | от 0 до 80 | от 0 до 140 | от 0 до 50 | от 0 до 80 | от 0 до 140 |
| Диапазон измерений длин, мм | от 0 до 250 | от 0 до 300 | от 0 до 600 | ||||
| Оптический метод | |||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,0+D/200), где D - измеряемый размер, мм | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(2,6+L/200), где L - измеряемый размер, мм | ||||||
| Повторяемость измерений диаметра, мкм | 0,3 | ||||||
| Повторяемость измерений длины, мкм | 1,2 | ||||||
| Контактный метод | |||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | - | ±(3,6+L/200), где L - измеряемый размер, мм | |||||
| Повторяемость измерений длины, мкм | - | 1,5 | |||||
Таблица 5 - Технические характеристики установок серии С
| Наименование характеристики | Серия С | ||
| C203 | C305 308 С314 | С605 C608 C614 | |
| Разрешение камеры, мкм | 0,1 | ||
| Разрешение вертикальной оси, мкм | 0,1 | ||
| Разрешение энкодера шпинделя, ° | 0,0006 | ||
| Скорость измерения по вертикальной оси, мм/сек | от 10 до 80 | ||
| Скорость измерения оси вращения, об/сек | 1 | ||
| Максимальный диаметр детали, мм | 150 | ||
| Максимальная длина детали, мм | 250 | 300 | 600 |
| Вес детали, Н, не более | 100 | 200 | 200 или 600 |
| Наименование характеристики | Серия С | ||||||
| C203 | C305 | 308 | С314 | С605 | C608 | C614 | |
| Габаритные размеры, мм, не более | |||||||
| - длина | 700 | 700 | |||||
| - ширина | 840 | 840 | |||||
| - высота | 1055 | 1355 | |||||
| Масса, кг, не более | 270 | 290 | 340 | ||||
Таблица 6 - Метрологические характеристики установок серии С
| Наименование характеристики | Серия С | ||||
| C908 | C914 | C1014 | C1023- C1023 75AE | C1214 | |
| Диапазон измерений диаметров, мм | от 0 до 80 | от 0 до 140 | от 0 до 230 | от 0 до 140 | |
| Диапазон измерений длин, мм | от 0 до 900 | от 0 до 1000 | от 0 до 1200 | ||
| Оптический метод | |||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,0+D/200), где D - измеряемый размер, мм | ±(1,7+D/100), где D - измеряемый размер, мм | ±(1,0+D/200), где D - измеряемый размер, мм | ||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(2,6+L/200), где L - измеряемый размер, мм | ±(4,6+L/100), где L - измеряемый размер, мм | ±(2,6+L/200), где L - измеряемый размер, мм | ||
| Повторяемость измерений диаметра, мкм | 0,3 | 0,5 | 0,3 | ||
| Повторяемость измерений длины, мкм | 1,2 | 3,0 | 1,2 | ||
| Контактный метод | |||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(3,6+L/200), где L - измеряемый размер, мм | ±(7,6+L/100), где L - измеряемый размер, мм | ±(3,6+L/200) где L - измеряемый размер, мм | ||
| Повторяемость измерений длины, мкм | 1,5 | ||||
| Наименование характеристики | Серия С | |||||
| C908 | C914 | C1014 | C1023 | C1023-75AE | C1214 | |
| Разрешение камеры, мкм | 0,1 | |||||
| Разрешение вертикальной оси, мкм | 0,1 | |||||
| Разрешение энкодера шпинделя, ° | 0,0006 | 0,0018 | 0,0005 | 0,0006 | ||
| Скорость измерения по вертикальной оси, мм/сек | от 10 до 80 | |||||
| Скорость измерения оси вращения, об/сек | 1 | |||||
| Размер детали диаметр, мм, не более | 150 | 300 | 150 | |||
| Размер детали длина, мм, не более | 900 | 1000 | 1200 | |||
| Вес детали, Н, не более | 200 или 600 | 400 | 750 | 200 или 600 | ||
| Габаритные размеры, мм, не более - длина | 700 | 1785 | 700 | |||
| - ширина | 840 | 1700 | 840 | |||
| - высота | 1655 | 2650 | 2050 | |||
| Масса, кг, не более | 360 | 2200 | 420 | |||
Таблица 8 - Метрологические характеристики установок серии СА
| Наименование характеристики | Серия СА | ||||||
| СА305 | СА310 | СА314 | CA605 | CA610 | СА614 | СА618 | |
| Диапазон измерений диаметров, мм | от 0 до 50 | от 0 до 100 | от 0 до 140 | от 0 до 50 | от 0 до 100 | от 0 до 140 | от 0 до 180 |
| Диапазон измерений длин, мм | от 0 до 300 | от 0 до 600 | от 0 до 580 | ||||
| Оптический метод | |||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,7+D/100), где D - измеряемый размер, мм | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(4,6+L/100), где L - измеряемый размер, мм | ||||||
| Повторяемость измерений диаметра, мкм | 0,5 | ||||||
| Повторяемость измерений длины, мкм | 3,0 | ||||||
| Наименование характеристики | Серия СА | |||
| СА305 | СА310 СА314 | CA605 | CA610 СА614 СА618 | |
| Контактный метод | ||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(4,6+L/100), где L - измеряемый размер, мм | ±(4,6+L/100), где L - измеряемый размер, мм | ||
| Повторяемость измерений длины, мкм | - | 1,5 | - | 1,5 |
Таблица 9 - Технические характеристики установок серии СА
| Наименование характеристики | Серия СА | ||||||
| СА305 | СА310 | СА314 | CA605 | CA610 | СА614 | СА618 | |
| Разрешение камеры, мкм | 0,1 | ||||||
| Разрешение вертикальной оси, мкм | 0,1 | ||||||
| Разрешение энкодера шпинделя, ° | 0,0018 | ||||||
| Скорость измерения по вертикальной оси, мм/сек | От 10 до 80 | ||||||
| Скорость измерения оси вращения, об/сек | 1 | ||||||
| Размер детали диаметр, мм, не более | 149 | 199 | |||||
| Размер детали длина, мм, не более | 300 | 600 | |||||
| Вес детали, Н, не более | 200 | ||||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 1900 1600 2350 | ||||||
| Масса, кг, не более | 540 | 550 | 560 | 570 | 580 | 640 | |
| Наименование характеристики | Серия СА | Серия VMS | Серия AMV | Серия WMS | ||
| СА614-АЕ | СА618-АЕ | VMS305 | AMV923V | WMS1032 | WMS1332 | |
| Диапазон измерений диаметров, мм | от 0 до 140 | от 0 до 180 | от 0 до 50 | от 0 до 230 | от 0 до 320 | |
| Диапазон измерений длин, мм | от 0 до 600 | от 0 до 580 | от 0 до 300 | от 0 до 900 | от 0 до 1000 | от 0 до 1300 |
| Оптический метод | ||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,7+D/100), где D - измеряемый размер, мм | |||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(4,6+L/100), где L -измеряемый размер, мм | |||||
| Повторяемость измерений диаметра, мкм | 0,5 | |||||
| Повторяемость измерений длины, мкм | 3,0 | |||||
| Контактный метод | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(4,6+L/100), где L -измеряемый размер, мм | ±(7,6+L/100), где L -измеряемый размер, мм | ||||
| Повторяемость измерений длины, мкм | 1,5 | - | 1,5 | |||
Таблица 11 - Технические характеристики установок серии СА, VMS, AMV и WMS
| Наименование характеристики | Серия СА | Серия VMS | Серия AMV | Серия WMS | ||
| СА614-АЕ | СА618-АЕ | VMS305 | AMV923V | WMS1032 | WMS1332 | |
| Разрешение камеры, мкм | 0, | |||||
| Разрешение вертикальной оси, мкм | 0,1 | |||||
| Разрешение энкодера шпинделя, ° | 0,0005 | 0,0018 | 0,0005 | |||
| Скорость измерения по вертикальной оси, мм/сек | от 0 до 80 | |||||
| Скорость измерения оси вращения, об/мин | 1 | |||||
| Размер детали диаметр, мм, не более | 149 | 199 | 150 | 270 | 320 | |
| Размер детали длина, мм, не более | 600 | 250 | 900 | 1000 | 1300 | |
| Вес детали, Н, не более | 200 | 50 | 300 | 750 | 1200 | |
| Наименование характеристики | Серия СА | Серия VMS | Серия AMV | Серия WMS | |
| СА614-АЕ СА618-АЕ | VMS305 | AMV923V | WMS1032 | WMS1332 | |
| Габаритные размеры, мм, не более - длина | 1900 | 780 | 1250 | 1500 | 1500 |
| - ширина | 1600 | 650 | 1250 | 1500 | 1500 |
| - высота | 2350 | 912 | 2265 | 2900 | 3200 |
| Масса, кг, не более | 580 640 | 270 | 2000 | 3000 | |
Таблица 12 - Условия эксплуатации установок
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от +15 до +25 |
| Относительная влажность, % | от 35 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50/60 |
наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средств измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Установки для измерений параметров валов Opticline | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-27-2019 | 1 экз. |
осуществляется по документу МП № 203-27-2019 «Установки для измерений параметров валов Opticline. Методика поверки», утверждённому ФГУП «ВНИИМС» 09 апреля 2019 г.
Основные средства поверки:
- Комплекты мер для поверки установок для измерений тел вращения OPTICLINE (рег. № 73111-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам Opticline
Техническая документация изготовителя
