Государственный реестр средств измерений

Газосигнализаторы автоматические стационарные Сегмент, 76501-19

76501-19
Газосигнализаторы автоматические стационарные «Сегмент» (далее -газосигнализаторы) предназначены для непрерывного контроля состояния воздушной среды с целью обнаружения и идентификации токсичных химических веществ, в том числе отравляющих веществ (ОВ) и аварийно химически опасных веществ (АХОВ).
Карточка СИ
Номер в госреестре 76501-19
Наименование СИ Газосигнализаторы автоматические стационарные
Обозначение типа СИ "Сегмент"
Изготовитель Общество сограниченной ответственностью «Модус» (ООО «Модус»), г. Москва
Год регистрации 2019
Срок свидетельства 28.10.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газосигнализаторы автоматические стационарные «Сегмент» (далее -газосигнализаторы) предназначены для непрерывного контроля состояния воздушной среды с целью обнаружения и идентификации токсичных химических веществ, в том числе отравляющих веществ (ОВ) и аварийно химически опасных веществ (АХОВ).

Описание

Принцип действия газосигнализатора основан на методе времяпролетной спектрометрии ионной подвижности (СИП) с ионизацией молекул химических веществ импульсным коронным разрядом в режиме измерения ионного тока одновременно положительных и отрицательных ионов веществ.

Обнаружение и идентификация токсичных химических веществ проводится на основе анализа спектров ионной подвижности анализируемого воздуха и сличения их с характеристиками контролируемых веществ в базе данных газосигнализатора: - приведённой подвижностью и амплитудой (площадью) характеристического иона(ов) вещества. При превышении заданного порога обнаружения контролируемого вещества (по амплитуде или площади характеристического пика(ов)) программное обеспечение (ПО) газосигнализатора формирует сигнал «Тревога» и активирует звуковой сигнал (отключаемый).

Результаты анализа (спектры в отрицательной и положительной полярности, сигнал «Тревога», название обнаруженного вещества, амплитуда характеристического пика вещества), режимы работы газосигнализатора и его основных узлов передаются на внешний компьютер. Передача данных и управление газосигнализатором осуществляется по проводному каналу -локальной сети Ethernet 10/100 Mbit/s (стандарт IEEE 802.3). В состав ПО газосигнализатора входит VNC-сервер, позволяющий осуществлять отображение интерфейса рабочей программы газосигнализатора и взаимодействие с ним в реальном времени посредством внешнего компьютера, соединённого с газоанализатором по локальной сети Ethernet, с установленным на нём клиентским приложением VNC, например, TightVNC.

Связь с внешним компьютером может быть организована также по сети Wi-Fi (стандарт 802.11g, 2,4 ГГц) и радиоканалу (433 МГц). Модуль Wi-Fi и/или радиомодуль устанавливаются в газосигнализатор по требованию заказчика, при этом поставляется необходимое ПО для внешнего компьютера.

При необходимости визуализации получаемой от газосигнализатора информации и его настройки на месте его установки к нему можно подключить монитор и клавиатуру.

Газосигнализатор - портативное устройство, изготовленное в виде моноблока, состоящего из измерительного устройства с подсоединенным к нему модулем питания. Измерительное устройство представляет собой ионно-дрейфовую ячейку c блоком внешних интерфейсов. Блок внешних интерфейсов ячейки содержит разъёмы для подключения кабеля проводной локальной сети Ethernet (8P8C), клавиатуры и/или флэш-накопителя (USB), внешнего монитора (VGA). На правой панели измерительного устройства имеется клавиша ВКЛ/ВЫКЛ, на передней панели - входной штуцер для забора анализируемого воздуха и светодиод для индикации состояния газосигнализатора (ВКЛ/ВЫКЛ). На левую боковую панель может быть установлен выходной штуцер, необходимый для организованного сброса паровоздушных (ПВС) и парогазовых (ПГС) смесях химических веществ при испытаниях и поверке газосигнализатора.

Модуль питания газосигнализатора поставляется в двух исполнениях: - сетевой адаптер для питания газосигнализатора от сети переменного тока и аккумуляторный блок (АКБ) для автономного питания газосигнализатора. Модуль питания подсоединяется к задней стенке измерительного блока с помощью специальных защелок.

Режим работы газосигнализатора - непрерывный. Отбор окружающего воздуха происходит через обогреваемый пробоотборный тракт (температура от 30 до 100 °С) со скоростью от 100 до 1000 мл/мин, температура тракта и скорость отбора устанавливаются на предприятии-изготовителе.

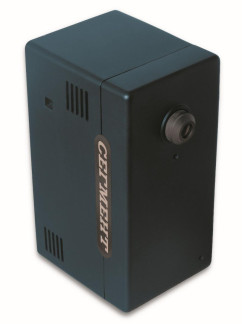

Общий вид газосигнализатора представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) предназначено для обработки результатов измерения, идентификации веществ с использованием встроенной базы данных, документирования и протоколирования результатов анализа, а также для формирования сигнала «Тревога».

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IMS

Номер версии (идентификационный номер) ПО

не ниже 1.7.6

Цифровой идентификатор ПО

Прилагается индивидуально к каждому газосигнализатору и прописан в формуляре АПМУ 04.00.00.000 ФО

Примечание - Номер версии ПО должен быть не ниже указанной в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Порог срабатывания,

мг/м3:

Зарин

1,0-10-2

Зоман

1,0-10-2

Ух

3,0-10-3

Хлор

1,0

Сероводород

10,0

Пределы допускаемой относительной погрешности порога срабатывания, %

±30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Электропитание осуществляется:

-    от сети переменного тока: напряжением, В частота, Гц

-    от аккумуляторного блока напряжением, В

от 110 до 240 50/60 11,1

Габаритные размеры, мм, не более:

-    высота

-    длина

-    ширина

250

120

180

Масса, кг, не более

3,5

Время срабатывания при пороговых концентрациях, с, не более

5

Время выхода в рабочий режим, мин, не более

15

Время непрерывной работы от аккумуляторного блока, ч, не менее

8

Потребляемая мощность, В А, не более

65

Наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

5

Условия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +35 от 30 до 80 от 84,0 до 106,7

Электрическое сопротивление изоляции между каждым из контактов сетевой вилки питания и корпусом составляет, МОм, не менее:

-    в нормальных климатических условиях

-    при повышенной влажности

20,0

1,0

Уровень шума на расстоянии 1 м, дБ, не более

45

Таблица 4 - Комплектность средства измерения

Наименование

Обозначение

Количество (шт.)

Газосигнализатор автоматический стационарный «Сегмент»

АПМУ 04.00.00.000

1

Измерительное устройство

-

1

Сетевой адаптер

ЛПКН 26.02.04.000

1

Аккумуляторный блок (АКБ)

ЛПКН 26.02.03.000

1

Устройство зарядное

IMAX В6АС V2

1

Переходник УЗ

ЛПКН 26.02.05.000

1

Кабель устройства зарядного

-

1

Сетевой кабель устройства зарядного

-

1

Комплект запасных частей, инструмента и принадлежностей ЗИП-О

АПМУ 04.03.00.000

1

Ведомость эксплуатационных документов

АПМУ 04.00.00.000 ЭД

1

Руководство по эксплуатации

АПМУ 04.00.00.000 РЭ

1

Формуляр

АПМУ 04.00.00.000 ФО

1

Ведомость ЗИП-О

АПМУ 04.00.00.000 ЗИ

1

Методика поверки

-

1

Транспортная тара

АПМУ 04.05.00.000

по заказу

Поверка

осуществляется по документу МП 76501-19 «Газосигнализатор автоматический стационарный «Сегмент». Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 12 апреля 2019 г.

Основные средства поверки:

-    метеометр МЭС-200А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27468-04;

-    секундомер электронный ИНТЕГРАЛ С-01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16;

-    стенд газодинамический ГДС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38715-08;

-    рабочий эталон 1-го и 2-го разряда - генератор газовых смесей ЕТ-950, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48233-11;

-    установка динамическая Микрогаз-ФМ - рабочий эталон 1-го разряда, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38715-08;

-    хроматограф газовый 7890А с детектором ПФД, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15118-07;

-    пробоотборник воздуха автоматический «ОП», мод. ОП-221ТЦ регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18860-05;

-    ГСО 8246-2003 состава зарина;

-    ГСО 8247-2003 состава зомана;

-    ГСО 8249-2004 состава аналога вещества VK;

-    ГСО 10538-2014 состава сероводорода;

-    Источник микропотока хлора ИМ-ГП-08-М-Г1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газосигнализаторов с требуемой точностью.

Знак поверки наносится на заднюю крышку газосигнализатора или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 14.12.18 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ДКТЦ.413445.011 ТУ Газосигнализатор автоматический ГСА-П. Технические условия
