| Номер в госреестре | 76502-19 |
| Наименование СИ | Спектрометры оптические эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | SPECTROGREEN |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTROGREEN (далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.
Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометр состоит из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.
Оптическая система спектрометров имеет круговую конструкцию по схеме Пашена-Рунге с термостабилизацией.
Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания.
Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометры выпускаются двух модификаций - SPECTROGREEN SOP и SPECTROGREEN DSOI, которые отличаются плазменным интерфейсом.
SPECTROGREEN SOP использует интерфейс радиального обзора с вертикальным расположением горелки.
SPECTROGREEN DSOI использует двойной оптический интерфейс для захвата излучаемого света с обеих сторон вертикальной плазмы с единственным дополнительным отражением.

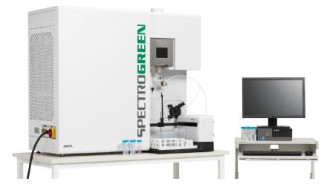

Общий вид спектрометра приведен на рисунке 1.
г
LU
Пломбирование спектрометров не предусмотрено.
Спектрометр оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ICP Analyzer Pro |
| Номер версии ПО | - |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | SOP | DSOI |
| Предел обнаружения контрольных элементов, мкг/дм3, не менее: Марганец | 0,4 | 0,3 |
| Мышьяк | 7,0 | 5,0 |
| Свинец | 9,0 | 7,0 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, при массовой концентрации не менее 0,5 мг/дм , % | 1,0 | 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации контрольных элементов, % | ±5 | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий спектральный диапазон, нм | от 165 до 770 |
| Ширина входной щели, мкм | 15 |
| Фокусное расстояние, мм | 750 |
| Параметры источника питания: - напряжение, В - частота, Гц | от 187 до 253 50/60 |
| Потребляемая мощность, В А, не более | 3500 |
| Габаритные размеры, мм, не более: - ширина - глубина - высота | 1250 575 1085 |
| Масса, кг, не более | 170 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, %, не более | от +15 до +30 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Спектрометры оптический эмиссионный с индуктивно связанной плазмой 1) | SPECTROGREEN | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 53-241-2019 | 1 экз. |
| 1) Модификация в соответствии с заказом | ||
осуществляется по документу МП 53-241-2019 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTROGREEN. Методика поверки», утвержденному ФГУП «УНИИМ» 24 июня 2019 г.
Основные средства поверки:
- ГСО 7877-2000 (массовая концентрация ионов свинца 1,0 г/дм3, относительная погрешность ±1,0 %);
- ГСО 7762-2000 (массовая концентрация ионов марганца 1,0 г/дм3, относительная погрешность ±1,0 %);
- ГСО 7976-2001 (массовая концентрация ионов мышьяка 0,10 г/дм3, относительная погрешность ±1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Spectro Analytical Instruments GmbH», Германия
