Комплексы программно-технические вибрационного контроля и диагностики состояния гидроагрегатов Енисей СВК, 76507-19

76507-19
Комплексы программно-технические вибрационного контроля и диагностики состояния гидроагрегатов "Енисей СВК" (далее - комплексы) предназначены для измерений аналоговых сигналов частоты, размаха, среднеквадратического значения и амплитуд гармоник спектрального разложения периодических сигналов произвольной формы с последующим преобразованием амплитуд в значения размаха виброперемещений, формирования предупредительных и аварийных сигналов; передачи данных на устройства верхнего уровня.
Карточка СИ
Номер в госреестре 76507-19
Наименование СИ Комплексы программно-технические вибрационного контроля и диагностики состояния гидроагрегатов
Обозначение типа СИ "Енисей СВК"
Изготовитель Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»), г. Санкт-Петербург
Год регистрации 2019
Срок свидетельства 28.10.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы программно-технические вибрационного контроля и диагностики состояния гидроагрегатов "Енисей СВК" (далее - комплексы) предназначены для измерений аналоговых сигналов частоты, размаха, среднеквадратического значения и амплитуд гармоник спектрального разложения периодических сигналов произвольной формы с последующим преобразованием амплитуд в значения размаха виброперемещений, формирования предупредительных и аварийных сигналов; передачи данных на устройства верхнего уровня.

Описание

Принцип действия измерительных каналов (далее - ИК) комплекса, выполняющих спектральное разложение входных периодических сигналов произвольной формы в ряд по гармоникам, основан на быстром преобразовании Фурье, дающем амплитудный спектр входных сигналов. Преобразование гармоник спектра в значения виброперемещения выполняется программным путем на основе известных соотношений между выходным напряжением переменного тока вибродатчиков и значениями виброперемещения; при этом в оперативную память программы записывается коэффициент преобразования вибродатчика. Измерение частоты следования периодических импульсов положительной полярности выполняется на основе измерения временного интервала между одноименными фронтами соседних импульсов. Измерение размаха, а также среднеквадратического значения периодических сигналов произвольной формы в интервале времени от 1 до 20 периодов основано на аналого-цифровом преобразовании входных сигналов и последующем вычислении параметров.

По запросу результаты измерений и преобразований всех ИК передаются через интерфейсы связи Ethernet на вычислительное устройство верхнего уровня СО и шлюз ввода-вывода, обеспечивающих визуализацию результатов.

Комплекс является компонуемым средством измерений, количество и типы ИК в поставляемом образце определяются заказом. Конструктивно комплекс выполнен в виде сборки оборудования, размещаемой в металлическом шкафу; в шкафу могут быть размещены до 30 четырехканальных блока, что определяет максимально возможное количество измерительных каналов в комплексе - до 120 ИК. Подключение кабелей к комплексу производится внутри шкафа с помощью промежуточных клемм. На внутренней стенке шкафа размещается табличка, содержащая наименование, заводской номер, дату изготовления, название фирмы-изготовителя.

Из-за наличия механического замка на дверце шкафа комплекса его пломбирование не предусматривается.

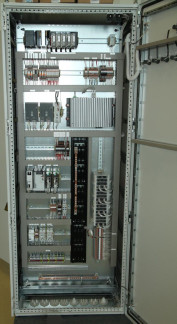

Общие виды шкафа комплекса с открытой и закрытой дверцами приведены на рисунках 1 и 2 соответственно.

Механический замок

Программное обеспечение

Программное обеспечение комплексов состоит из встроенного в модули измерительных каналов программного обеспечения и внешнего (сервисного) программного обеспечения.

Встроенное программное обеспечение устанавливается в энергонезависимую память модулей ИК в производственном цикле изготовления и в процессе эксплуатации из-за отсутствия доступа изменению не подлежит. Внешнее (сервисное) программное обеспечение устанавливается на шлюз ввода-вывода.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1, внешнего (сервисного) программного обеспечения - в таблице 2.

Таблица 1- Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ads1271.ko

Номер версии (идентификационный номер) ПО

не ниже 05/21/19 08:47:46

Цифровой идентификатор ПО

-

Таблица 2- Идентификационные данные внешнего (сервисного) программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

VibroMtr.exe

Номер версии (идентификационный номер) ПО

не ниже 05/27/19 16:00:00

Цифровой идентификатор ПО

-

Метрологические характеристики комплекса нормированы с учетом влияния программного обеспечения. Программная защита реализуется за счет парольной системы доступа.

Уровень защиты встроенного программного обеспечения - "высокий" по Р50.2.077-2014.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Примечания

ИК измерений частоты, кратной базовой частоте разложения:

-    диапазон измерения частоты, Гц

-    пределы допускаемой относительной погрешности ИК в режиме измерений частоты, %

Импульсы положительной полярности

от 0,5 до 65

± 0,15

ИК измерений размаха (пик-пик) и среднеквадратического значения периодического сигнала произвольной формы в интервале времени:

-    диапазон значений периода сигнала, с

-    диапазон количества периодов сигнала в интервале времени (кратность частоты вращения базовой частоте разложения), шт (раз)

-    диапазон измерений размаха, В

-    диапазон измерений среднеквадратического значения, В

-    пределы допускаемой абсолютной погрешности ИК в режиме измерений размаха и среднеквадратического значения периодического сигнала произвольной формы в интервале времени, мВ

от 0,016 до 2

от 1 до 20

от 0 до 40

от 0 до 14,14

± 10

ИК спектрального разложения периодического сигнала произвольной формы:

-    максимальное количество гармоник разложения, шт

-    диапазон базовой частоты разложения (первой гармоники), Г ц

-    диапазон измерений амплитуд гармоник разложения, В

-    пределы допускаемой абсолютной погрешности ИК в режиме измерений амплитуд гармоник разложения, мВ

На частотах, кратных базовой частоте разложения. Амплитуды гармоник с частотой свыше 500 Гц не измеряются

4096

от 0,025 до 65

от 0 до 20

± 20

Пределы допускаемой относительной погрешности преобразований амплитуд гармоник разложения в значения размаха виброперемещений, %

Диапазон преобразования амплитуд гармоник разложения в значения размаха виброперемещений, В

± 1

от 0 до 20

С учетом погрешности измерений амплитуд гармоник

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Электропитание:

-    напряжение постоянного тока, В

-    напряжение переменного тока 50 Гц, В

-    потребляемая мощность, В • А (Вт), не более

220

220

700 (400)

Условия эксплуатации :

-    диапазон температуры окружающего воздуха, °С

-    относительная влажность воздуха при +25 °С, %

-    диапазон атмосферного давления, кПа

от 0 до +55 от 10 до 80 от 84 до 106,7

Средний срок службы , лет Средняя наработка на отказ, ч

10

50000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку в виде наклейки, устанавливаемую на внутренней стенке шкафа комплекса.

Комплектность

Таблица 5 - Комплектность комплексов программно-технических вибрационного контроля и диагностики состояния гидроагрегатов "Енисей СВК"_

Наименование

Обозначение

Количество

Комплекс программно-технический вибрационного контроля и диагностики состояния гидроагрегатов "Енисей СВК"

-

1 экз.

Методика поверки

МП 2064-0143-2019

1 экз.

Руководство по эксплуатации

РАКУРС.КБ2.09.00.00.РЭ

1 экз.

Формуляр

РАКУРС.КБ2.09.00.00.ФО

1 экз

Сервисное программное обеспечение на электронном носителе (по заказу)

VibroMtr.exe

1 экз.

Поверка

осуществляется по документу МП 2064-0143-2019 «ГСИ. Комплексы программно-технические вибрационного контроля и диагностики состояния гидроагрегатов «Енисей СВК». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 июля 2019 г.

Основные средства поверки:

-    калибратор универсальный Н4-17 (рег. номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11);

-    генератор сигналов специальной формы AFG-72125 (рег. номер в Федеральном информационном фонде по обеспечению единства измерений 53065-13);

-    частотомер электронно-счетный Ч3-63 (рег. номер в Федеральном информационном фонде по обеспечению единства измерений № 9084-83)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик каналов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке и/или в Формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 31.07.2018 г. №1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта от 27.12.2018 №2772 Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

Приказ Росстандарта от 29.05.2018 №1053 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 26.51.43.120-024-83746501-2019    «Комплексы    программно-технические

вибрационного контроля и диагностики состояния гидроагрегатов «Енисей СВК». Технические условия»

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 16.09.2024
76507-19
Номер в ГРСИ РФ:
76507-19
Производитель / заявитель:
Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»), г. Санкт-Петербург
Год регистрации:
2019
Cрок действия реестра:
28.10.2029
