| Номер в госреестре | 76509-19 |
| Наименование СИ | Термометры |
| Обозначение типа СИ | UniTesS THB 2 |
| Изготовитель | ООО "НИЦ ЮНИТЕСС", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 27.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры UniTesS THB 2 (далее - термометры) предназначены для измерений температуры и относительной влажности воздуха.
Принцип действия термометров основан на температурной зависимости электрического сопротивления чувствительного элемента первичного преобразователя температуры и зависимости диэлектрической проницаемости влагочувствительного слоя в преобразователе влажности.
Термометр выполнен в пластиковом сборном корпусе. Конструкция прибора обеспечивает вертикальное рабочее положение и имеет элемент крепления к вертикальной ровной поверхности. На лицевой панели расположен E-ink дисплей. На дисплее отображаются измеренные значения температуры и относительной влажности, интервалы измерений и передачи данных, предельные значения измеряемых величин, частотный диапазон и качество сигнала, индикатор заряда батареи. Термометр оснащен функцией оповещения о выходе значений за установленные пределы на экране устройства, на персональный компьютер или с помощью SMS.
В верхней части прибора находится разъем SMA для подключения внешней антенны и разъем USB mini для подключения к персональному компьютеру. На задней панели находится крышка батарейного отсека. Геркон для переключения метрологического режима находится под логотипом UniTesS на передней панели прибора.
Термометры UniTesS THB 2 имеют три модификации: THB 2, THB 2 В, THB 2 С, которые различаются метрологическими характеристиками; в модификации THB 2 С измерение температуры осуществляется выносным первичным преобразователем.

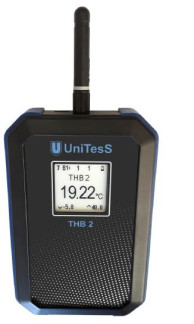

Общий вид термометра, место нанесения знака поверки и пломбировка корпуса от несанкционированного доступа представлены на рисунке 1.
Термометры функционируют под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения (до 125000 измерений), передачи и представления измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | соответствует модификации прибора |
| Номер версии (идентификационный номер) ПО, не ниже | vl.lml.O |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | ||
| THB 2 | THB 2 B | THB 2 С | |
| Диапазон измерений температуры, °С | от 0 до +50 | от -25 до +50 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | ||
| Диапазон измерений относительной влажности, % | от 10 до 90 | - | |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % | ±3,0 | - | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| THB 2 THB 2 B | THB 2 С | |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 | |
| Напряжение питания постоянным током, В | от 3,5 до 4,95 | |
| Потребляемый ток в режиме «сон», мкА, не более | 50 | |
| Максимальное значение потребляемого тока в режиме измерения и передачи информации, мА, не более | 100 | |
| ISM-диапазон радиоканала постоянного тока, МГц | от 864,0 до 870,0 | |
| Мощность передатчика, мВт | 25 | |
| Тип антенны | внешняя | |
| Тип датчика | внутренний | выносной |
| Тип внутренней памяти | FLASH | |
| Объем внутренней памяти, МВ | 4 | |
| Интервалы измерений и передачи данных, мин | от 1 до 90 | |
| Формат наименования помещения | буквы и цифры, до 6 знаков | |
| Габаритные размеры без учета антенны и датчика, мм, не более | 125x80x30 | |
| Масса, г, не более | 205 | 300 |
| Степень защиты корпуса прибора для вертикального рабочего положения ГОСТ 14254-2015 (IEC 60529:2013) | IP21 | |
| Значение | |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С | от 0 до +50 |
| относительная влажность окружающего воздуха, %, не более | 90 |
| атмосферное давление, кПа | от 84 до 106 |
| Срок службы, лет, не менее | 7 |
| Средняя наработка на отказ, ч | 24000 |
наносится на титульный лист эксплуатационной документации типографским способом и на заднюю панель термометра в виде наклейки.
Таблица 4 - Комплектность термометров
| Наименование | Обозначение | Количество |
| Термометр UniTesS | THB 2 | 1 шт. |
| Элемент питания типа ААА | 3 шт. | |
| Руководство по эксплуатации | ЕМФУ.468213.016 РЭ | 1 экз. |
| Упаковка (коробка) | 1 шт. | |
| Внешний датчик (для модели ТНВ 2С) | 1 шт. | |
| Методика поверки* | МРБ МП.2882-2019 | 1 экз. |
| Свидетельство о поверке* | 1 экз. | |
| Программное обеспечение * | UniTesS Ambient Viewer | 1-диск DVD |
| Примечание: - * Поставляется по дополнительному запросу. По согласованию с потребителем допускается изменение комплекта поставки | ||
осуществляется по документу МРБ МП.2882-2019 «ГСИ. Термометры UniTesS THB 2. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 20 мая 2019 г.
Основные средства поверки:
- термометр лабораторный электронный ЛТ-300, регистрационный номер в Федеральном информационном фонде средств измерений 61806-15;
- термогигрометры Ива-6Б2 и Ива-6Б, регистрационный номер в Федеральном информационном фонде 46434-11;
- камера климатических условий DISCOVERY DY340 TC, диапазон воспроизведения температуры от минус 70 до плюс 180 °С, пределы погрешности поддержания температуры ±0,1 °С;
- камера климатических условий HG2-XL, диапазон воспроизведения отн. влажности от 10 до 95 %, нестабильность поддержания не более ± 1 % при температуре плюс 23 °С, отклонение температуры от заданного значения в объеме ±0,3 °С;
- барометр БАММ-1, диапазон измерений от 80 до 106 кПа, пределы погрешности ±0,2 кПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на нижнюю часть лицевой панели термометра, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547- 2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
