| Номер в госреестре | 76513-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ООО "ГСИ Волгоградская Фирма "Нефтезаводмонтаж", с.Енотаевка |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 10000 м3.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

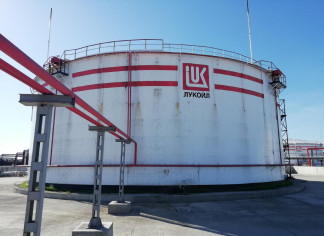

Резервуары РВС-10000 с заводскими номерами К-10-5297, К-10-5414 расположены по адресу: 400029, Волгоградская область, г. Волгоград, ул. 40 лет ВЛКСМ, 55, ООО «ЛУКОЙЛ-Волгограднефтепереработка».
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от - 50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ТТТЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
