| Номер в госреестре | 76519-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному объему нефтепродукта.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуара - наземный вертикальный сварной.
Стенки резервуаров изготовлены из четырех поясов листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Со стороны противоположной люку-лазу размещен узел управления задвижками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. Резервуары РВС-200 заводские №№ 108.1, 108.2 расположены на производственной площадке железнодорожных эстакад ООО «Транснефть-Порт Козьмино» Приморский край, г. Находка, 692941, мкр. Врангель, ул. Нижне-Набережная, 78.

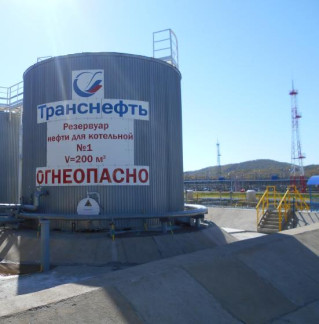

Общий вид резервуаров представлен на рисунках 1 - 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | РВС - 200 № 108.1 | РВС - 200 № 108.2 |
| Номинальная вместимость, м3 | 200 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | РВС - 200 № 108.1 | РВС - 200 № 108.2 |
| Габаритные размеры, мм, не более высота стенки диаметр внутренний | 5910 6630 | 5910 6630 |
| Средний срок службы, лет, не менее | 30 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -45 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 | 2 шт. |
| Паспорт | 2 экз. | |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая D 80 2-го класса точности (регистрационный номер 21096-01);
- штангенциркуль ШЦ-1-250-0,05 (регистрационный номер 52058-12);
- толщиномер ультразвуковой А 1208 (регистрационный номер 23900-02).
- нивелир с компенсатором В 40 (регистрационный номер 45563-15);
- рейка нивелирная типа 3РН-3-3000СП (регистрационный номер 15374-96);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки и оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС - 200
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
