Номер в госреестре | 76522-19 |
Наименование СИ | Устройства для измерений углов установки колес грузовых автотранспортных средств |
Обозначение типа СИ | Cam-aligner, мод. CA 2013 K, CA 2011 K, CA 2012 K, CA 2014 K, СА МВ К, СА МВ UPG AM, CA MB UPG TA |
Изготовитель | "Car-O-Liner Group AB", Швеция |
Год регистрации | 2019 |
Срок свидетельства | 28.10.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Устройства для измерений углов установки колес грузовых автотранспортных средств серии Cam-aligner, модификаций CA 2013 K, CA 2011 K, CA 2012 K, CA 2014 K, СА МВ К, СА МВ UPG AM, CA MB UPG TA (далее - устройства) для измерений углов установки управляемых и неуправляемых колес и кривизны рамы любых типов грузовых автотранспортных средств и автобусов, прицепов и полуприцепов.
Устройства обеспечивают измерение следующих параметров автотранспортных средств:
- угла развала управляемых и неуправляемых колес;
- угла схождения управляемых и неуправляемых колес;
- угла продольного наклона оси поворота управляемых колес автомобилей;
- угла поперечного наклона оси поворота управляемых колес автомобилей;
- смещения рамы транспортных средств.
Действие устройств основано на измерении угловых параметров, определяющих положение колес автотранспортных средств с помощью измерительных блоков, специальных измерительных узлов, мишеней.
За измерительную базу принимается осевая линия рамы проведенная через середины передней и задней части рамы грузового автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся держателей и мишеней, которые подвешиваются за раму автомобиля, спереди и сзади. Измерительные блоки крепятся при помощи универсальных колесных адаптеров на обод дисков правого и левого колеса измеряемой оси.
Измерительный блок оснащен инфракрасным (далее - ИК) осветителем, отправляющим короткие вспышки ИК-света на мишени. Отраженный от мишеней свет попадает обратно в объектив камеры. Объектив оборудован ИК-фильтром, пропускающим свет только в ИК-диапазоне. В результате появляется изображение отраженной мишени на черном фоне.
Изображение анализируется микропроцессором измерительного блока, и информация отправляется на персональный компьютер (далее - ПК) по беспроводной связи. ПК обрабатывает и отображает результат измерений.
Устройства конструктивно состоят из измерительных блоков, мишеней и комплекта вспомогательных устройств и приспособлений.
Измерительные блоки конструктивно выполнены в виде законченных модулей в корпусе специальной формы. Измерительные блоки содержат объектив камеры, встроенный ИК осветитель, три электронных инклинометра, а также гироскоп. Гироскоп применяется для расширения диапазона углов с тем, чтобы измерять максимальные углы поворота для управляемых осей и мостов. Электронные инклинометры используются для расчета развала, углов продольного и поперечного наклона оси шкворня колес.
Каждый измерительный блок имеет кнопочную панель для управления процессом измерений.
Выпускаемые модификации устройств отличаются друг от друга комплектностью поставки, а именно:
- CA 2011 K, СА МВ UPG AM - комплект обновления устройств для измерений углов установки колес грузовых автотранспортных средств серии Laser AM до устройств для измерений углов установки колес грузовых автотранспортных средств серии Cam-aligner;
- CA 2012 K, CA MB UPG TA - комплект обновления устройств для измерений углов установки колес грузовых автотранспортных средств серии Truckaligner до устройств для измерений углов установки колес грузовых автотранспортных средств серии Cam-aligner;
- CA 2013 K , CA 2014 K, CA MB K - стандартный комплект поставки;
Индекс «MB» в наименовании модификаций означает, что устройства выполнены по соответствующим спецификациям концерна Mercedes-Benz.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование путём нанесения краски на крепёжные винты на корпусе измерительных блоков.

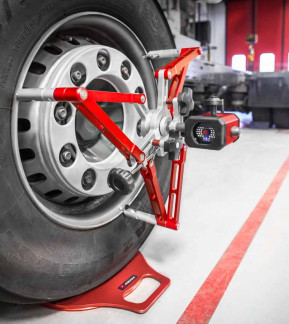

Общий вид устройств представлен на рисунке 1.
Рисунок 1 - Общий вид устройств для измерений углов установки колес грузовых автотранспортных средств серии Cam-aligner, модификаций CA 2013 K, CA 2011 K, CA 2012 K, CA 2014 K, СА
МВ К, СА МВ UPG AM, CA MB UPG TA
Программное обеспечение «Cam-aligner» (далее - ПО), устанавливаемое на персональный компьютер, разработано специально для устройств и служит для управления их функциональными возможностями, а также для измерений и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО | «Cam-aligner» |
Номер версии (идентификационный номер) ПО, не ниже | 1.7.6.0 |
Цифровой идентификатор ПО | 0E04FC68 |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Угол развала колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, 1 | от -6 до +6 ±3 |
Угол индивидуального схождения колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, 1 | от -2до +2 ±3 |
Угол продольного наклона оси поворота управляемых колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, 1 | от -20 до +20 ±5 |
Угол поперечного наклона оси поворота управляемых колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, 1 | от -20 до +20 ±5 |
Смещение рамы транспортных средств | |
Диапазон измерений, мм Пределы допускаемой абсолютной погрешности измерений, мм: - на расстоянии между измерительными блоками и подвижными мишенями от 0,4 м до 7,5 м включ. - на расстоянии между измерительными блоками и подвижными мишенями св. 7,5 м до 20,0 м | от -200 до +200 ±3 ±(3,0+0,4-(D-7,5)), где D - расстояние между измерительными блоками и подвижными мишенями |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Допустимый диаметр обода проверяемых колес, мм | от 406 до 610 |
Требования по электропитанию - напряжение питания переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
Габаритные размеры измерительного блока (ДХШ*В), мм, не более | 250x200x180 |
Масса измерительного блока, кг, не более | 2,5 |
Диапазон рабочих температур, °С | от +10 до +35 |
Наименование | Обозначение | Количество |
Измерительный блок | - | 2 шт. |
Зарядное устройство | - | 1 шт. |
USB кабель | - | 1 шт. |
Сервер для беспроводного подключению к ПК | - | 1 шт. |
Шкала-мишень | - | 4 шт. |
Кейс для переноски | - | 1 шт. |
Диск с ПО | - | 1 шт. |
Руководство по эксплуатации на русском языке | - | 1 экз. |
Методика поверки | МП АПМ 17-18 | 1 экз. |
Таблица 5 - Комплектность средства измерений модификации CA 2012 K CA MB UPG TA
Наименование | Обозначение | Количество |
Измерительный блок | - | 2 шт. |
Зарядное устройство | - | 2 шт. |
USB кабель | - | 1 шт. |
Сервер для беспроводного подключению к ПК | - | 1 шт. |
Шкала-мишень | - | 4 шт. |
Ось для колесного адаптера | - | 2 шт. |
Удлинитель | - | 2 шт. |
Удлинитель с пузырьковым уровнем | - | 2 шт. |
Ручка | - | 2 шт. |
Диск с ПО | - | 1 шт. |
Руководство по эксплуатации на русском языке | - | 1 экз. |
Методика поверки | МП АПМ 17-18 | 1 экз. |
Таблица 6 - Комплектность средства измерений модификации CA 2013 CA MB K | K CA 2014 K | |
Наименование | Обозначение | Количество |
Измерительный блок | - | 2 шт. |
Зарядное устройство | - | 1 шт. |
Фиксатор рулевого колеса | - | 1 шт. |
USB кабель | - | 1 шт. |
Сервер для беспроводного подключению к ПК | - | 1 шт. |
Магнитный колесный адаптер | - | 2 шт. |
Противоскользящая площадка | - | 2 шт. |
Шкала-мишень | - | 4 шт. |
Держатель для шкалы | - | 2 шт. |
Комплекс держателей шкал для прицепа и полуприцепа | - | 1 шт. |
Диск с ПО | - | 1 шт. |
Руководство по эксплуатации на русском языке | - | 1экз. |
Методика поверки | МП АПМ 17-18 | 1 экз. |
осуществляется по документу МП АПМ 17-18 «Устройства для измерений углов установки колес грузовых автотранспортных средств серии Cam-aligner, модификаций CA 2013 K, CA 2011 K, CA 2012 K, CA 2014 K, СА МВ К, СА МВ UPG AM, CA MB UPG TA Методика поверки», утверждённому ООО «Автопрогресс-М» «09» октября 2018 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).
- рулетка измерительная металлическая Fisco, мод. CX20M (рег. № 67910-17)
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Car-O-Liner Group AB», Швеция
Зарегистрировано поверок | 63 |
