Анализаторы размеров частиц Bettersizer (далее - анализаторы) предназначены для измерения размеров частиц, гранулометрического состава и распределений по размеру частиц порошков, суспензий, эмульсий, аэрозолей и спреев.
Карточка СИ
Номер в госреестре 76524-19
Наименование СИ Анализаторы размеров частиц
Обозначение типа СИ Bettersizer
Изготовитель "Dandong Bettersize Instruments Ltd.", Китай
Год регистрации 2019
Срок свидетельства 28.10.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы размеров частиц Bettersizer (далее - анализаторы) предназначены для измерения размеров частиц, гранулометрического состава и распределений по размеру частиц порошков, суспензий, эмульсий, аэрозолей и спреев.

Описание

Принцип действия анализаторов основан на регистрации оптического излучения, рассеянного частицами в кювете анализатора или анализе изображений, полученных при помощи оптического микроскопа (камеры), в анализаторах реализованы оба метода измерений.

Определение распределения частиц по размерам методом лазерной дифракции основано на измерении углового распределения интенсивности рассеянного света при прохождении лазерного луча через диспергированный образец. По зарегистрированной индикатрисе рассеяния, построенной по измеренным данным об угловой зависимости интенсивности рассеянного света рассчитывают распределение, базируясь на теории рассеяния Ми или дифракции Фраунгофера. Размер частиц выражается в виде диаметра сферы эквивалентного объёма.

Метод динамического рассеяния света (ДРС) позволяет определить коэффициент диффузии дисперсных частиц в жидкости путём анализа корреляционной функции флуктуаций интенсивности рассеянного света. Далее, из коэффициента диффузии рассчитывается радиус наночастиц.

Метод динамического анализа изображения использует анализ изображения частиц движущихся мимо регистрирующей изображения высокоскоростной камеры в потоке жидкости, газа или в режиме свободного падения. Предварительно также производят фотографирование шкалы с делениями для калибровки системы.

По среде, в которой диспергирован образец в процессе анализа, также обычно делят методы на два класса - мокрое диспергирование (жидкая среда - вода или другой растворитель) и сухое диспергирование (газообразная среда - воздух или другой газ). В случае анализаторов Bettersizer ST, BeVision D1, BeVision S1, BeVision M1, Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E, BT-Online 1, BT-Online 2, Nanoptic 90 модуль диспергирования и оптико-аналитическая система объединены в одном корпусе (блоке).

Конструктивно анализаторы состоят из блока, в котором размещается оптикоаналитическая система, модуля диспергирования и подачи пробы и вычислительного модуля, который проводит запись сигнала, расчет результатов анализа, хранение информации и подачу управляющих сигналов, синхронизирующих работу системы. В качестве вычислительного модуля выступает персональный компьютер, работающий в среде Windows.

Управление работой анализатора, построение градуировочной характеристики осуществляется под управлением программного обеспечения, которое позволяет изменять режимы работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения, а также на обработку данных для дополнительной информации, такой как распределение частиц по размерам, установление преобладающего размера частиц и т.д.

Анализаторы выпускаются в 17 модификациях: Bettersizer S, Bettersizer ST, Bettersizer SD, Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E, Bettersizer 2600, Bettersizer S3, Bettersizer S3Plus, BT-Online 1, BT-Online 2, BeVision D1, BeVision D2, BeVision W1, Nanoptic 90, которые отличаются принципом действия (модификации Bettersizer 2600, Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E, Bettersizer SD, Bettersizer ST, Bettersizer S, BT-Online 1, BT-Online 2 применяют только метод лазерной дифракции), среде диспергирования (модификации Bettersizer SD, BT-Online 1, BT-Online 2, BeVision D1 позволяют применять только сухое диспергирование, модификации Bettersizer 2600, BeVision D2 позволяют применять и сухое и мокрое диспергирование, остальные модификации оснащены блоком мокрого диспергирования), и, соответственно, диапазонами измерений, габаритными размерами и массой.

Анализаторы могут быть настроены на определение гранулометрического состава, на преобладающий размер частиц и другие параметры, характеризующие размеры и распределение частиц.

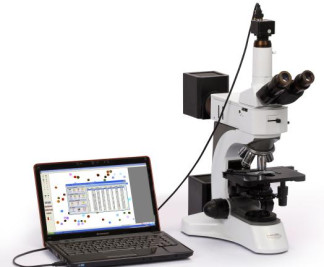

Внешний вид анализаторов приведен на рисунке 1. Пломбирования анализаторов не предусмотрено.

J Шй£    jpwgp ggi/-~j

д) анализаторы Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E

Программное обеспечение

Все анализаторы оснащены программным обеспечением Bettersize, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные

Значение

Идентификационное наименование ПО

Bettersize

Номер версии ПО

не ниже 2.0

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики модификаций Bettersizer S, Bettersizer ST, Bettersizer SD, Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E, Bettersizer 2600_

Наименование

характеристики

Значение

Bettersizer S

Bettersizer ST

Bettersizer SD

Bettersizer S2

Bettersizer S2-G

Bettersizer S2-E

Bettersizer 2600

Диапазон измерений размеров частиц, мкм

от 0,1 до 716

от 0,1 до 850

от 0,1 до 850

от 0,1 до 850

от 0,1 до 800

от 0,1 до 850

от 0,1 до 850

Пределы допускаемой относительной погрешности измерений размеров частиц, %

±15

Диапазон показаний размеров частиц, мкм

от 0,1 до 716

от 0,1 до 1000

от 0,1 до 1000

от 0,02 до 2000

от 0,01 до 800

от 0,04 до 2000

от 0,02 до 2600

Таблица 3 - Основные технические характеристики модификаций Bettersizer S, Bettersizer ST, Bettersizer SD, Bettersizer S2, Bettersizer S2-G, Bettersizer S2-E, Bettersizer 2600_

Наименование

Значение

характеристики

Bettersizer S

Bettersizer ST

Bettersizer SD

Bettersizer S2

Bettersizer S2-G

Bettersizer S2-E

Bettersizer 2600

Масса, кг, не более

22

38

26

45

45

45

23

Габаритные размеры, мм, не более:

- длина

720

660

720

820

820

820

705

- ширина

300

420

300

500

500

500

318

- высота

280

320

280

410

410

410

295

Наименование

характеристики

Значение

Bettersizer S3

Bettersizer S3Plus

BT-Online 1

BT-Online 2

Nanoptic 90

Диапазон измерений размеров частиц, мкм

от 0,1 до 850

от 0,1 до 850

от 0,1 до 850

от 0,1 до 850

от 0,1 до 9,5

Пределы допускаемой относительной погрешности измерений размеров частиц, %

±15

Диапазон показаний размеров частиц, мкм

от 0,01 до 3500

от 0,01 до 3500

от 0,1 до 1000

от 0,1 до 1000

от 0,001 до 9,5

Таблица 5 - Основные технические характеристики модификаций Bettersizer S3, Bettersizer S3Plus, BT-Online 1, BT-Online 2, Nanoptic 90

Наименование

Значение

характеристики

Bettersizer S3

Bettersizer S3Plus

BT-Online 1

BT-Online 2

Nanoptic 90

Масса, кг, не более

47

48

21

21

14

Габаритные размеры, мм, не более:

- длина

820

820

800

800

490

- ширина

610

610

280

280

310

- высота

290

290

280

280

230

Наименование характеристики

Значение

BeVision D1

BeVision D2

BeVision W1

BeVision M1

BeVision S1

Диапазон измерений размеров частиц, мкм

от 30 до 850

от 30 до 850

от 4 до 400

1 - 850

1 - 850

Пределы допускаемой относительной погрешности измерений размеров частиц, %

±15

Диапазон показаний размеров частиц, мкм

от 30 до 10000

от 2 до 10000

от 4 до 400

от 1 до 10000

от 1 до 3000

Таблица 7 - Основные технические характеристики модификаций BeVision D1, BeVision D2, BeVision W1, BeVision M1, BeVision S1

Наименование характеристики

Значение

BeVision D1

BeVision D2

BeVision W1

BeVision M1

BeVision S1

Масса, кг, не более

26

27

22

45

35

Габаритные размеры, мм, не более: - длина

610

610

610

960

650

- ширина

300

300

300

520

400

- высота

440

440

450

510

500

Наименование характеристики

Значение

Электропитание переменного тока:

-    напряжение, В

-    частота, Гц

220±22

50

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, не более

от +18 до +25 80

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Анализатор размеров частиц

-

1 шт.

Программное обеспечение

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 42-241-2019

1 экз.

Поверка

осуществляется по документу МП 42-241-2019 «ГСИ. Анализаторы размеров частиц Bettersizer. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2019 г.

Основные средства поверки:

-    ГСО 10207-2013 (средний диаметр частиц от 600 до 700 мкм, отн. погрешность ±5 %);

-    ГСО 10042-2011 (средний диаметр частиц D50 от 0,3 до 0,4 мкм, отн. погрешность

±5 %);

-    ГСО 10573-2015 (средний диаметр частиц D10 от 1,5 до 3,2 мкм, отн. погрешность ±7 %, средний диаметр частиц D50 от 6 до 10 мкм, отн. погрешность ±5 %, средний диаметр частиц D90 от 12 до 17 мкм, отн. погрешность ±6 %);

-    ГСО 10582-2015 (средний диаметр частиц D10 от 160 до 195 мкм, отн. погрешность ±7 %, средний диаметр частиц D50 от 235 до 290 мкм, отн. погрешность ±5 %, средний диаметр частиц D90 от 360 до 440 мкм, отн. погрешность ±6 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Dandong Bettersize Instruments Ltd», Китай

76524-19
Номер в ГРСИ РФ:
76524-19
Производитель / заявитель:
"Dandong Bettersize Instruments Ltd.", Китай
Год регистрации:
2019
Cрок действия реестра:
28.10.2029
