| Номер в госреестре | 76525-19 |
| Наименование СИ | Контроллеры температуры сухих трансформаторов |
| Обозначение типа СИ | BWDK |
| Изготовитель | "JiangXi HuaDa Electronics & Computer Co., Ltd.", КНР |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры температуры сухих трансформаторов BWDK
(далее - контроллеры) предназначены для измерений сигналов от термопреобразователей сопротивления и преобразований измерительной информации в выходные аналоговые сигналы силы и напряжения постоянного тока и выходные цифровые сигналы.
Принцип действия контроллеров основан на преобразовании входных аналоговых сигналов в выходные аналоговые и цифровые сигналы.
Контроллеры конструктивно состоят из печатной платы, встроенной в металлический шкаф с интегрированным экраном.
Модификации контроллеров различаются количеством измерительных каналов, наличием/отсутствием аналоговых выходных сигналов силы постоянного тока, напряжения постоянного тока, цифровых выходных сигналов, наличием/отсутствием функции управления вентиляторами.
Структура условного обозначения контроллеров:
BWDK-DDDD-D □
1 2 3
1 - наименование контроллеров;
2 - тип исполнения:
3205 - три измерительных канала без функции управления вентиляторами, с возможностью установки выходных аналоговых и (или) цифровых сигналов;
3207 - три измерительных канала с функцией управления вентиляторами, без возможности установки выходных аналоговых и (или) цифровых сигналов;
3208 - три измерительных канала с функцией управления вентиляторами, с возможностью установки любого выходного аналогового и (или) цифрового сигнала;
4207 - четыре измерительных канала с функцией управления вентиляторами, без возможности установки выходных аналоговых и (или) цифровых сигналов;
4208 - четыре измерительных канала с функцией управления вентиляторами, с возможностью установки выходных аналоговых и (или) цифровых сигналов.
3 - дополнительные опции:
В - наличие аналогового выходного сигнала силы постоянного тока от 4 до 20 мА;
С - наличие аналогового выходного сигнала напряжения постоянного тока от 1
до 5 В;
D - наличие цифрового выходного сигнала по протоколу Modbus RTU через интерфейс RS232;
E - наличие цифрового выходного сигнала по протоколу Modbus RTU через интерфейс RS485.
Щ
ш
Temperature Controller For Dry-Type Transformer
Контроллер температуры сухих трансформаторов I

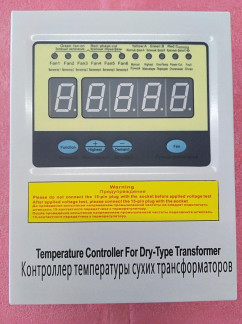

Рисунок 1 - Общий вид контроллеров
Пломбирование контроллеров не предусмотрено.
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора контроллеров предприятием-изготовителем и недоступна для потребителя.
Конструкция контроллеров исключает возможность несанкционированного влияния на встроенное ПО контроллеров и измерительную информацию.
Модификации контроллеров с индексами D или E имеют внешнее ПО Modbus Poll, предназначенное для отображения результатов измерений температуры, соответствующей значениям сопротивления постоянному току от термопреобразователей сопротивления по ГОСТ 6651-2009.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО контроллеров представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | микропрограмма |
| Номер версии (идентификационный номер ПО) | - |
| Цифровой идентификатор ПО | - |
приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Диапазон измерений сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009, °С | от -30 до +200 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009, % | ±0,5 |
| Диапазон преобразований сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009, °С | от 0 до +200 |
| Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009, % | ±0,5 |
| Цена деления, °С | 0,1 |
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Выходные аналоговые сигналы: - сила постоянного тока, мА - напряжение постоянного тока, В | от 4 до 20 от 1 до 5 |
| Выходные цифровые сигналы | Modbus RTU |
| Параметры питания переменного тока: - напряжение, В - частота, Гц | от 176 до 242 от 45 до 55 |
| Потребляемая мощность, Вт, не более | 5 |
| Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), % | от -25 до +55 до 75 |
| Габаритные размеры (длинахвысотахтолщина), мм, не более | 260х200х80 |
| Масса, кг, не более | 4 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 60000 |
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер температуры сухих трансформаторов BWDK | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Компакт-диск с внешним ПО* | 1 шт. | |
| Методика поверки | ИЦРМ-МП-123-19 | 1 экз. |
| * - Для исполнений контроллеров, имеющих цифровой выходной сигнал. | ||
осуществляется по документу ИЦРМ-МП-123-19 «Контроллеры температуры сухих трансформаторов BWDK. Методика поверки», утвержденному ООО «ИЦРМ» 22.03.2019 г. Основные средства поверки:
- магазин электрического сопротивления P4830/1 (регистрационный номер в Федеральном информационном фонде 4614-74);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний Техническая документация изготовителя
| Зарегистрировано поверок | 125 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
