Анализаторы спектра N9000В, N9010В, N9020В, 76526-19

Анализаторы спектра №000В, №010В, №020В (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	76526-19
Наименование СИ	Анализаторы спектра
Обозначение типа СИ	N9000В, N9010В, N9020В
Изготовитель	Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации	2019
Срок свидетельства	28.10.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LBN.

Анализаторы выпускаются с опциями, основным отличиями которых являются: диапазоны частот, частоты предусилителя и измерительные приложения.

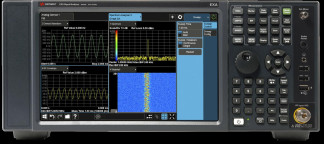

Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей. Общий вид анализатора представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Места пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, для визуального отображения и измерений параметров спектра сигналов. Метрологически значимая часть ПО анализаторов и измеренные данные не требуют защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Signal Analyzer Instrument Software
Номер версии (идентификационный номер) ПО	не ниже A17.05
Цифровой идентификатор ПО	-

Технические характеристики

Для анализаторов спектра N9000B, N9010B, N9020B определён состав опций и их функциональные возможности, которые приведены в таблице 2.

Таблица 2 - Состав опций и их функциональные возможности

Модификация	Опция	Функциональное назначение
N9000B	503	Частотный диапазон от 9 кГц до 3,6 ГГц
N9010B, N9020B	503	Частотный диапазон от 10 Гц до 3,6 ГГц
N9000B	507	Частотный диапазон от 9 кГц до 7,5 ГГц
N9010B	507	Частотный диапазон от 10 Гц до 7 ГГ ц
N9020B	508	Частотный диапазон от 10 Гц до 8,4 ГГц
N9000B	513	Частотный диапазон от 9 кГц до 13,6 ГГц

Модификация	Опция	Функциональное назначение
N9010B, N9020B	513	Частотный диапазон от 10 Гц до 13,6 ГГц
N9000B	526	Частотный диапазон от 9 кГц до 26,5 ГГц
N9010B, N9020B	526	Частотный диапазон от 10 Гц до 26,5 ГГц
N9010B, N9020B	532	Частотный диапазон от 10 Гц до 32 ГГц
N9010B, N9020B	544	Частотный диапазон от 10 Гц до 44 ГГ ц
N9020B	550	Частотный диапазон от 10 Гц до 50 ГГц
N9010B, N9020B, N9000B	В25	Полоса анализа 25 МГц
N9010B, N9020B	В40	Полоса анализа 40 МГц
N9020B	B85	Полоса анализа 85 МГц
N9020B	B1A	Полоса анализа 125 МГц
N9020B	B1X	Полоса анализа 160 МГц
N9020B	BBA	Аналоговые входы IQ модуляции
N9000B	С75	Соединитель на задней панели N-типа, 75 Ом, рабочий частотный диапазон от 1 МГц до 1,5 ГГц
N9010B, N9020B, N9000B	CR3	Соединитель на задней панели, выход второй ПЧ
N9010B, N9020B	СЯР	Соединитель на задней панели, программируемый выход ПЧ
N9010B, N9020B, N9000B	DP2	Цифровой процессор с памятью сбора данных 2 ГБайт
N9000B, N9010B, N9020B	EDP	Набор расширенных функций отображения (спектрограмма, увеличение графика, зональный обзор)
N9010B, N9020B	EA3	Электронный аттенюатор до 3,6 ГГц
N9010B, N9020B, N9000B	EMC	Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМС
N9010B, N9020B	EXM	Опция для работы с внешними преобразователями частоты
N9010B, N9020B, N9000B	ESC	Управление внешним генератором сигналом
N9000B, N9010B	FSA	Точный ступенчатый аттенюатор
N9010B, N9020B	FP2	Ускорение измерений мощности в полосе 40 МГц
N9020B	FT1	Триггер по частотной маске, базовый режим
N9020B	FT2	Триггер по частотной маске, расширенный режим
N9010B, N9020B	МРВ	Обход микроволнового преселектора
N9010B, N9020B	NF2	Компенсация собственных шумов прибора
N9010B, N9020B, N9000B	Р03	Предусилитель, 3,6 ГГц
N9010B, N9000B	Р07	Предусилитель, 7 ГГц
N9020B	Р08	Предусилитель, 8,4 ГГц
N9000B, N9010B, N9020B	Р13	Предусилитель, 13,6 ГГц
N9000B, N9010B, N9020B	Р26	Предусилитель, 26,5 ГГц
N9010B, N9020B	Р32	Предусилитель, 32 ГГц
N9010B, N9020B	Р44	Предусилитель, 44 ГГц
N9020B	Р50	Предусилитель, 50 ГГц
N9010B, N9020B, N9000B	PFR	Прецизионный опорный генератор 10 МГц
N9020B	RBE	Расширение максимальной полосы разрешающих фильтров ПЧ
N9020B	RT1	Анализатор спектра реального времени c базовыми возможностями

Модификация	Опция	Функциональное назначение
N9020B	RT2	Анализатор спектра реального времени с расширенными возможностями
N9020B	RTR	Запись спектра реального времени
N9010B, N9020B, N9000B	SSD	Дополнительный съемный твердотельный накопитель c Windows 7
N9010B, N9020B, N9000B	SS1	Дополнительный съемный твердотельный накопитель c Windows 10
N9000B	T03	Следящий генератор, частотный диапазон от 9 кГц до 3 ГГц
N9000B	Т06	Следящий генератор, частотный диапазон от 9 кГц до 6 ГГц
N9010B, N9020B	TDS	Сканирование во временной области
N9010B, N9020B	YAS	Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели
N9000B, N9010B, N9020B	N6141C/ EM0E	Приложение для ЭМС измерений
N9000B, N9010B, N9020B	N6171A	Измерительное приложение MATLAB
N9000B, N9010B, N9020B	N9054C/ EM0E	Приложение VMA для векторных измерений модуляции
N9010B, N9020B	Ш061С /EM0E	Приложение для обеспечения совместимости с анализаторами 856xE/EC, 8566/68
N9010B, N9020B	N9062C/ EM0E	Измерительное приложение для обеспечения совместимости по командам SCPI
N9000B, N9010B, N9020B	N9063C/ EM0E	Измерительное приложение для анализа аналоговой модуляции
N9000B, N9010B, N9020B	N9067C/ EM0E	Приложение для статистических измерений параметров импульсов
N9000B, N9010B, N9020B	N9068C/ EM0E	Приложение для измерения фазового шума
N9000B, N9010B, N9020B	N9069C/ EM0E	Приложение для измерения коэффициента шума
N9000B, N9010B, N9020B	N9071C/ EM0E	Измерительное приложение для GSM/EDGE/Evolution
N9000B, N9010B, N9020B	N9073C/ EM0E	Измерительное приложение для W-CDMA/HSPA/HSPA+
N9000B, N9010B, N9020B	N9077С/ EM0E	Измерительное приложение для систем беспроводной связи WLAN 802.11
N9000B, N9010B, N9020B	N9080C/ EM0E	Измерительное приложение для LTE/LTE-Advanced FDD
N9000B, N9010B, N9020B	N9081C/ EM0E	Измерительное приложение для Bluetooth
N9000B, N9010B, N9020B	N9082C/ EM0E	Измерительное приложение для LTE/LTE-Advanced TDD
N9000B, N9010B, N9020B	N9084C/ EM0E	Измерительное приложение для систем Short Range Communications
N9010B, N9020B	N9085EM0E	Измерительное приложение для сигналов 5G NR

Наименование характеристики		Значение
	N9000B	N9010B	N9020B
Диапазон частот, Гц - опция 503	от 9103 до 3,6109	от 10 до 3,6109	от 10 до 3,6109
- опция 507	от 9103 до 7,5109	от 10 до 7109	-
- опция 508	-	-	от 10 до 8,4109
- опция 513	от 9103 до 13,6109	от 10 до 13,6109	от 10 до 13,6109
- опция 526	от 9103 до 26,5 109	от 10 до 26,5 109	от 10 до 26,5 109
- опция 532	-	от 10 до 32109	от 10 до 32109
- опция 544	-	от 10 до 44109	от 10 до 44109
- опция 550	-	-	от 10 до 50109
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (5ог) за год - стандартное исполнение	±1'10-6	±1‘10-6	±110-6
- опция PFR	±1'10-7	±1‘10-7	±110-7
Пределы допускаемой относительной погрешности юстировки опорного генератора (5k) - стандартное исполнение	±1,4'10-6	±1,410-6	±1,410-6
- опция PFR	±4'10-8	±4'10-8	±4'10-8
Пределы допускаемой дополнительной температурной погрешности (vt) - стандартное исполнение	±2'10-6	±2'10-6	±2'10-6
- опция PFR: при температуре от 15 до 20 оС включ.	±5'10-8	±5'10-8
при температуре св. 20 до 30 оС включ.	±1, 510-8	±1, 510-8	±5'10-8
при температуре св. 30 до 35 оС	±5'10-8	±5'10-8	±1,510-8
Пределы допускаемой относительной погрешности установки частоты		±[(T1) • 5ог2)) + vt3) + 5k4)]

Наименование характеристики	Значение
Наименование характеристики	N9000B	N9010B	N9020B
Пределы допускаемой
абсолютной погрешности
измерений частоты (F), Гц	±[F5) • 5ог + 0,0025- ПО6) + 0,05 • ПЧ 7) + 2 Гц + 0,5 •		ПО/(КТ8)-1)]
Пределы допускаемой
абсолютной погрешности
измерений частоты (F) в		±[F • [(T • бог) + Vt + 5k] + 0,1 Гц]
режиме частотомера (marker
counter), Гц
Пределы допускаемой
относительной погрешности
при измерении мощности из-за
переключения полос
пропускания от 1 Гц до 8 МГц,
относительно 1 кГц, дБ
от 1 Гц до 750 кГц	-	± 0,044	± 0,044
от 820 кГц до 1,2 МГц	-	± 0,088	± 0,088
(при Fsk9) < 3,6 ГГц)
Диапазон ослаблений входного
аттенюатора, дБ:
- стандартное исполнение
- шаг 10 дБ:	-	от 0 до 60	-
опции 503, 507	от 0 до 50		-
опции 513,526	от 0 до 70		-
- шаг 2 дБ	-	-	от 0 до 70
- опция FSA
- шаг 10 дБ:
опции 503, 507	от 0 до 50	-	-
опции 513,526	от 0 до 70	-	-
- шаг 2 дБ	-	от 0 до 60 дБ	-
- опция EА3 (шаг 1 дБ), дБ	-	от 0 до 24	от 0 до 24

Наименование характеристики	Значение
Наименование характеристики	N9000B	N9010B	N9020B
Мощность собственных шумов10), дБм11), не более	опции 503, 507 предусилитель выключен/включен	опции 503, 507, 513, 526 предусилитель выключен/включен	опции 503, 508, 513, 526 предусилитель выключен/включен
от 1 до 10 МГц включ.	-130/-149	-147/-	-150/-161
св. 10 МГц до 1,5 ГГц включ.	-148/-161		-
св. 10 МГц до 2,1 ГГц включ.		-148/-161	-151/-163
св. 1,5 до 2,2 ГГц включ.	-144/-160
св. 2,2 до 2,5 ГГц включ.	-144/-158
св. 2,5 до 2,7 ГГц включ.	-142/-158
св. 2,1 до 7,0 ГГц включ.		-147/-160
св. 2,1 до 8,4 ГГц включ.			-149/-162
св. 2,7 до 3,0 ГГц включ.	-139/-158
св. 3,0 до 4,5 ГГц включ.	-137/-155
св. 4,5 до 6 ГГц включ.	-133/-152
св. 6 до 7,5 ГГц включ.	-128/-148
св. 7 до 13,6 ГГц включ.		-143/-160
св. 8,4 до 13,6 ГГц включ.		-143/-157	-148/-162
св. 13,6 до 17,1 ГГц включ.		-137/-157	-144/-159
св. 17,1 до 20,0 ГГц включ.		-137/-155	-143/-157
св. 20 до 26,5 ГГц включ.		-134/-150	-136/-152

Наименование характеристики	Значение
Наименование характеристики	N9000B	N9010B	N9020B
	опции 513,526 Предусилитель выключен/включен	опции 53212), 54412) Предусилитель выключен/включен	опции 53213), 54413), 55013) Предусилитель выключен/включен
от 100 кГц до 1 МГц включ.		- /-145	- /-149
св. 1,0 до 10 МГц включ.	-143/-153	- /-161	- /-163
св. 1,0 МГц до 1,2 ГГц включ.		-152/-
св. 1,0 МГц до 1,5 ГГц включ.	-147/-160		-154/-
св. 10,0 МГц до 1,2 ГГц включ.		- /-164	- /-164
св. 1,2 до 2,1 ГГц включ.		-151/-163	-152/-163
св. 1,5 до 6,0 ГГц включ.	-143/-158
св. 2,1 до 3,6 ГГц включ.		-149/-162	-150/-162
св. 3,5 до 4,2 ГГц включ.		-144/-160	-144/ -
св. 3,6 до 7,0 ГГц включ.		- /-160	- /-161
св. 4,2 до 6,6 ГГц включ.			-146/ -
св. 4,2 до 8,4 ГГц включ.		-145/ -
св. 6,0 до 7,5 ГГц включ.	-141/-155
св. 6,6 до 8,4 ГГц включ.			-148/ -
св. 7,0 до 20,0 ГГц включ.		- /-160	- /-161
св. 7,5 до 13,6 ГГц включ.	-139/-155
св. 8,3 до 13,6 ГГц включ.		-147/-	-148/ -
св. 13,5 до 20,0 ГГц включ.		-145/-
св. 13,6 до 20,0 ГГц включ.	-134/-153
св. 13,6 до 20,0 ГГц включ.		-145/ -	-145/ -
св. 20,0 до 24,0 ГГц включ.	-132/-151
св. 20,0 до 26,5 ГГц включ.		-142/-158	-142/-159
св. 24,0 до 26,5 ГГц включ.	-124/-142
св. 26,5 до 32,0 ГГц включ.		- /156	- /-158
св. 26,4 до 34,0 ГГц включ.		-140/-	-140/ -
св. 32,0 до 34,0 ГГц включ.		- /-156	- /-156
св. 34,0 до 40,0 ГГц включ.		- /-153	-136/-154
св. 33,9 до 44,0 ГГц включ.		-135/ -
св. 40,0 до 44,0 ГГц включ.		- /-149	-135/-150
св. 44,0 до 46,0 ГГц включ.			-135/-150
св. 46,0 до 50,0 ГГц включ.			-133/-150

Наименование характеристики	Значение
	N9000B	N9010B	N9020B
Неравномерность амплитудно-	Опции 50315), 50715)	Опции 50315), 50715), 51315), 52615)	Опции 50315), 50815), 51315), 52615)
частотной характеристики (А)14), дБ, в диапазонах частот,
не более
от 2 10-8 до 110-2 ГГ ц включ.			±0,6
от 9 10-6 до 110-2 ГГ ц включ.	±0,6	±0,8
св. 1,010-2 до 3,0 ГГц включ.	±0,75
св. 1,010-2 до 3,6 ГГц включ.		±0,6	±0,45
св. 3,0 до 5,25 ГГц включ.	±1,45
св. 5,25 до 7,5 ГГц включ.	±1,65
св. 3,6 до 7,0 ГГц включ.		±2,0
св. 3,6 до 8,4 ГГц включ.			±1,5
св. 7,0 до 13,6 ГГц включ.		±2,5
св. 8,4 до 13,6 ГГц включ.			±2,0
св. 13,6 до 22,0 ГГц включ.		±3,0	±2,0
св. 22,0 до 26,5 ГГц включ.		±3,2	±2,5
	Опции 513, 526	-	-
от 9 10-6 до 110-2 ГГ ц включ.	±0,8
св. 1,010-2 до 3,0 ГГц включ.	±0,65
св. 3,0 до 7,5 ГГц включ.	±1,5
св. 7,5 до 13,6 ГГц включ.	±2,0
св. 13,6 до 19,0 ГГц включ.	±2,0
св. 19,0 до 26,5 ГГц включ.	±2,5

Наименование характеристики	Значение
	N9000B	N9010B	N9020B
	-	Опции 532, 544	Опции 532, 544, 550
от 2 10-8 до 110-2 ГГ ц включ.			±0,6
от 9 10-6 до 110-2 ГГ ц включ.		±0,6
св. 1,010-2 до 5,010-2 ГГц включ.			±0,45
св. 1,010-2 до 3,5 ГГц включ.		±0,45
св. 5,010-2 до 3,6 ГГц включ.			±0,45
св. 3,5 до 5,2 ГГц включ.		±1,7
св. 3,6 до 5,2 ГГц включ.			±1,7
св. 5,2 до 8,3 ГГц включ.		±1,5
св. 5,2 до 8,4 ГГц включ.			±1,5
св. 8,3 до 22 ГГц включ.		±2,0
св. 8,4 до 13,6 ГГц включ.			±2,0
св. 13,6 до 17,1 ГГц включ.			±2,0
св. 17,1 до 22,0 ГГц включ.			±2,0
св. 22,0 до 26,5 ГГц включ.			±2,5
св. 26,5 до 34,5 ГГц включ.			±2,5
св. 22,0 до 34,5 ГГц включ.		±2,5
св. 34,5 до 44,0 ГГц включ.		±3,2
св. 34,5 до 50,0 ГГц включ.			±3,2
	-	-	Опции 50313), 50813), 51313), 52613)
от 110-7 до 3,6 ГГц включ.			±0,75
св. 3,6 до 8,4 ГГц включ.			±2,0
св. 8,4 до 13,6 ГГц включ.			±2,3
св. 13,6 до 17,1 ГГц включ.			±2,5
св. 17,1 до 22,0 ГГц включ.			±2,5
св. 22,0 до 26,5 ГГц включ.	-		±3,5

Наименование характеристики	Значение
	N9000B	N9010B	N9020B
	-	-	Опции 53216), 54416), 55016)
от 110" до 3,6ГГц включ.			±0,75
св. 3,6 до 5,2 ГГц включ.			±2,0
св. 5,2 до 8,4 ГГц включ.			±2,0
св. 8,4 до 13,6 ГГц включ.			±2,3
св. 13,6 до 17,1 ГГц включ.			±2,5
св. 17,1 до 22,0 ГГц включ.			±2,8
св. 22,0 до 26,5 ГГц включ.			±3,5
св. 26,5 до 34,5 ГГц включ.			±3,0
св. 34,5 до 50,0 ГГц включ.			±4,1
Пределы допускаемой абсолютной
погрешности измерений мощности , дБ на опорной частоте 50 МГц	±0,4	±0,4	±0,33
с выключенным предусилителем в
частотном диапазоне, кроме значения	±(0,4 + А18))
опорной частоты 50 МГц	±(0,4 + А18))	±(0,4 + А)	±(0,33 + А)
со включённым предусилителем в
частотном диапазоне, кроме значения
опорной частоты 50 МГц	-	-	±(0,39 + А)
Пределы допускаемой абсолютной 19) т-. погрешности измерений мощности , дБ	±0,32	±0,20	±0,20

Наименование характеристики		Значение
	N9000B	N9010B	N9020B
Пределы допускаемой абсолютной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полос пропускания, дБ от 1 до 1,5 106 Гц			±0,05
от 1 до 3 106 I" ц	±0,15	±0,1	-
от 1,6 до 3 106 Гц	-	-	±0,1
4106; 5106; 6106; 8106 Гц	±1	±1	±1
Неравномерность шкалы дисплея при значениях входного сигнала смесителя во всем частотном диапазоне, дБ, не более: от минус 10 до минус 80 дБм	±0,15	±0,10	±0,10
Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты), дБн/Гц20), не более 100 Гц		-87	-91
1 кГц	-98	-	-
10 кГц	-106	-107	-113
100 кГц	-108	-115	-116
1 МГц	-130	-134	-135

Наименование характеристики		Значение
	N9000B	N9010B	N9020B
Нега21р)монические искажения, дБн21), не более	-65 22)
от 1,010-2 до 3,6 ГГц включ.	-	-8023)	-8023)
св. 3,6 до 13,6 ГГц включ.	-	-7523)	-7823)
св. 13,6 до 17,1 ГГц включ.	-	-7123)	-7423)
св. 17,1 до 22,0 ГГц включ.	-	-6823)	-7023)
св. 22,0 до 26,5 ГГц включ.	-	-6623)	-6823)
св. 26,5 до 34,5 ГГц включ.	-	-7024)	-7024)
св. 34,5 до 44,0 ГГц включ.	-	-6024)	-6024)
Гармонические искажения второго порядка, дБн, не более от 1,0 10-2 до 1,0 ГГц включ. св. 1,0 до 1,8 ГГц включ. св. 1,8 до 6,5 ГГц включ. св. 6,5 до 11,0 ГГц включ. св. 11,0 до 13,25 ГГц включ. от 1,0 10-2 до 1,0 ГГц включ. св. 1,0 до 1,80 ГГц включ. св. 1,8 до 3,0 ГГц включ. св. 3,0 до 6,5 ГГц включ. св. 6,5 до 11 ГГц включ. св. 11,0 до 13,25 ГГц включ.			Опции 503, 508, 513, 526 -60 25) -5625) -8025) -7025) -6525) Опции 532, 544, 550 -60 -56 -72 -80 -70 -65

Наименование характеристики		Значение
	N9000B	N9010B	N9020B
Интермодуляционные искажения третьего порядка, дБм, не более	опции 503, 507	опции 503, 508, 513, 526	опции 503, 508, 513, 526
от 1,0 10-8 до 0,1 ГГц включ.	-	-	-8427)
св. 0,1 до 0,4 ГГц включ.	6) 2 0 6 -	+1327) 28)	- VO О 2 )
св. 0,4 до 3,0 ГГц включ.	6) 2 6 6 -	-	-
св. 0,4 до 3,6 ГГц включ.	-	-	7) 2 2 9 -
св. 0,4 до 13,6 ГГц включ.	-	+1427) 28)	-
св. 3,0 до 7,5 ГГц включ.	6) 2 6 6 -	-	-
св. 3,6 до 26,5 ГГц включ.	-	-	- VO О 2 )
св. 13,6 до 26,5 ГГц включ.	-	+1227) 28)	-
	опции 513, 526	опции 532, 544	опции 532, 544, 550
от 1,0 10-8 до 0,1 ГГц включ.	-	-	7) 2 8 8 -
св. 0,01 до 0,1 ГГц включ.	-	+1227) 28)	-
св. 0,1 до 0,5 ГГц включ.	6) 2 2 6 -	-	-
св. 0,1 до 3,95 ГГц включ.	-	-	7) 2 2 9 -
св. 0,1 до 13,6 ГГц включ.	-	+1527) 28)	-
св. 0,5 до 2,0 ГГц включ.	6) 2 4 6 -	-	-
св. 2,0 до 3,0 ГГц включ.	6) 2 2 6 -	-	-
св. 3,0 до 7,5 ГГц включ.	6) 2 4 6 -	-	-
св. 3,95 до 13,6 ГГц включ.	-	-	- VO О 2 )
св. 7,5 до 13,6 ГГц включ.	-6226)	-	-
св. 13,6 до 17,1 ГГц включ.	-	+1127) 28)	7) 2 4 8 -
св. 13,6 до 26,5 ГГц включ.	6) 2 0 6 -	-	-
св. 17,1 до 26,5 ГГц включ.	-	+1027) 28)	-
св. 17,1 до 34,5 ГГц включ.	-	-	7) 2 2 8 -
св. 34,5 до 50,0 ГГц включ.	-	-	-8027)

Наименование характеристики	Значение
	N9000B	N9010B	N9020B

1) Т - период времени от момента калибровки (лет);

2) 5ог - значение допускаемой относительной погрешности воспроизведения частоты опорного генератора за год;

3) vt - значение допускаемой дополнительной температурной погрешности;

4) 5k - значение допускаемой относительной погрешности юстировки опорного генератора;

5) F - значение частоты измеряемого сигнала, Гц;

6) ПО - полоса обзора, Гц;

ПЧ - промежуточная частота, Гц;

8) КТ - количество точек ПО;

9) Fgx - значение частоты входного сигнала, Гц;

10) при ослаблении входного аттенюатора 0 дБ, температуре окружающего воздуха от 20 до 30 °С;

11) дБм - дБ относительно 1 мВт;

12) некоторые значения указаны для моделей без опций В40, DP2 и МРВ;

13) некоторые значения указаны для моделей без опций В40, В85, В1А, В1Х, DP2 или МРВ;

14) измерения проводятся относительно опорной частоты 50 МГц при настроенном преселекторе;

15) ослабление входного аттенюатора 10 дБ, предусилитель выключен;

16) ослабление входного аттенюатора 0 дБ, предусилитель включен, опции Р03, Р08, Р13, Р26, Р32, Р44, Р50;

17) внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, промежуточная частота от 1 до 1106 Гц;

18) А - значение неравномерности амплитудно-частотной характеристики;

19) на опорной частоте 50 МГц относительно 10 дБ и выключенного предусилителя, при изменении ослабления входного аттенюатора более 2 дБ;

20) дБн/Гц - дБ к мощности несущей в полосе 1 Гц;

21)дБн - дБ по отношению к величине несущей;

22)при уровне входного сигнала минус 10 дБм и отстройке от несущей частоты 10 МГц;

23)при уровне входного сигнала минус 10 дБм и отстройке от несущей частоты 645 МГц;

24) при уровне входного сигнала минус 30 дБм и отстройке от несущей частоты 645 МГц;

25) при уровне входного сигнала минус 15 дБм;

26) при двух тонах минус 20 дБм и разнесением тонов 100 кГц, предусилитель выключен;

27) при двух тонах минус 30 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, предусилитель выключен;

28) указана точка пересечения TOI (интермодуляционным искажениям третьего порядка).

Наименование характеристики	Значение
	N9000B	N9010B	N9020B
Габаритные размеры анализаторов, мм, не более: - ширина - длина - высота	426 368 177	426 368 177	426 368 177
Масса (без опций), кг, не более	15,4	18	18
Параметры электрического питания напряжением переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, В • А, не более	270	350	465
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 20 °С, % - атмосферное давление, мм рт. ст.	от 15 до 35 до 80 от 630 до 800

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор спектра N9000B, N9010B, N9020B (по заказу)		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	651-19-18 МП	1 экз.

Поверка

осуществляется по документу 651-19-18 МП «Инструкция. Анализаторы спектра N9000B, N9010B, N9020B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 марта 2019 года.

Основные средства поверки:

- генератор сигналов E8257D, регистрационный № 74333-19 в Федеральном информационном фонде;

- частотомер электронно-счетный 53210А, регистрационный № 51077-12 в Федеральном информационном фонде;

- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде;

- блок измерительный ваттметров N1914B, регистрационный № 57386-14 в Федеральном информационном фонде;

- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности №482А, Ш487А, регистрационный № 58375-14 в Федеральном информационном фонде;

- преобразователи измерительные Е9304А, регистрационный № 57387-14 в Федеральном информационном фонде

- преобразователи измерительные ваттметров поглощаемой мощности 8487D, регистрационный № 58320-14 в Федеральном информационном фонде;

- аттенюаторы ступенчатые программируемые 8494G, 8496G, регистрационный № 60239-15 в Федеральном информационном фонде;

- генератор сигналов произвольной формы 33250A, регистрационный № 52150-12 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
