| Номер в госреестре | 76527-19 |
| Наименование СИ | Установки вибрационные измерительные |
| Обозначение типа СИ | ВС-421 |
| Изготовитель | Общество с ограниченной ответственностью «Висом» (ООО «Висом»), г. Смоленск |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки вибрационные измерительные ВС-421 (далее по тексту - установки) предназначены для воспроизведения и измерений виброускорения, виброскорости и виброперемещения.
Конструктивно установки включают взаимосвязанные средства воспроизведения и измерения виброускорения, виброскорости и виброперемещения (далее - параметров вибрации).
К средствам воспроизведения параметров вибрации относятся генератор системы управления, вибростенды и усилители мощности. К средствам измерений параметров вибрации относятся эталонные вибропреобразователи с выходом по заряду или напряжению, система управления и ПЭВМ с программным обеспечением (ПО).
Принцип действия установок при воспроизведении параметров вибрации основан на воспроизведении вибростендом, подключенным через усилитель мощности к выходу генератора системы управления, вибрации с заданными значениями параметров, их контролю и автоматической подстройке с помощью эталонного вибропреобразователя, подключенного ко входу системы управления.
Принцип действия установок при измерении параметров вибрации основан на измерении системой управления значений выходного электрического сигнала вибропреобразователя (напряжение переменного тока или заряд) и вычислении значений параметров вибрации по известной градуировочной характеристике эталонного вибропреобразователя.
Установки применяются в качестве рабочих эталонов для поверки виброметров, вибропреобразователей (акселерометров), датчиков скорости (перемещения).

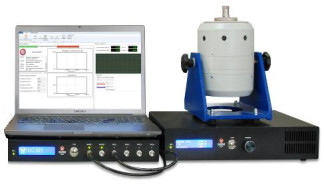

Внешний вид составных частей установок и места нанесения знака утверждения типа представлены на рис 1. Пломбирование корпусов составных частей установок предусмотрено в виде разрывных наклеек.
Вибропреобразователь
В установках в качестве эталонных вибропреобразователей используются акселерометры Endevco модели 2270 (регистрационный номер в Федеральном информационном фонде (рег. №) 63081-16); вибропреобразователи ускорения модификации 8305 (рег. № 14923-09); акселерометры пьезоэлектрические модели 4371 (рег. № 39667-08); вибропреобразователи пьезоэлектрические АР-10 (рег. № 38452-08), акселерометр пьезоэлектрический модели 301M26 (рег. № 50255-12), акселерометры пьезоэлектрические модели 353B17 (рег. № 50255-12), которые отличаются коэффициентами преобразования и диапазонами рабочих частот.
Система управления установок представляет собой многофункциональное устройство для формирования испытательных сигналов и измерении параметров сигналов вибрации. В качестве системы управления установок используются системы управления разработки изготовителя установок следующих типов: система управления виброиспытаниями ВС-301 (рег. № 59035-14) или система управления виброиспытаниями и регистрации сигналов ВС-407 (рег. № 67233-17).
В установках используются вибростенды следующих видов: механический вибростенд APS 113-AB; электродинамические вибростенды B&K 4808, TIRA TV51110-C, TIRA TV 51110; калибровочный вибростенд PCB 396C1, обеспечивающие соответствующие диапазоны воспроизводимой вибрации, и усилители мощности к ним: APS-125, TMS 2050, ВС-391 или ВС-319 в зависимости от требуемой выходной мощности усиления.
Метрологически значимая часть ПО виброустановок представляет собой программный пакет VisProbeSL, работающий под управлением операционных систем семейства Windows в составе внешнего персонального компьютера.
ПО VisProbe_SL обеспечивает формирование заданий на проведение испытаний, управление работой системы, отображение хода испытаний в удобном для пользователя виде, защиту настроек оборудования от несанкционированного доступа, анализ данных и протоколирование результатов, регистрацию измерительной информации в памяти компьютера.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные(признаки) | Значение |
| идентификационное наименование ПО | VisProbe SL |
| номер версии (идентификационный номер ПО) | не ниже 1.0.0 |
| цифровой идентификатор ПО | 43F58617 |
| алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны рабочих частот при воспроизведении и измерений параметров вибрации, Гц: виброускорения виброскорости виброперемещения | от 0,1 до 20000 от 0,1 до 5000 от 0,1 до 1400 |
| Диапазоны воспроизведения и измерений параметров вибрации: виброускорения, м/с2 виброскорости, мм/с виброперемещения (размах), мкм | от 0,02 до 710 от 0,1 до 1000 от 1 до 158103 |
| Наименование характеристики | Значение |
| Доверительные границы относительной погрешности воспроизведения параметров вибрации при доверительной вероятности Р=0,95: в диапазоне частот от 0,1 до 0,5 Гц включ. | ±3 |
| в диапазоне частот св. 0,5 до 20 Гц включ. | ±1 |
| в диапазоне частот св. 20 до 800 Гц включ. | ±1 |
| в диапазоне частот св.800 до 2000 Гц включ. | ±1,5 |
| в диапазоне частот св. 2000 до 5000 Гц включ. | ±1,5 |
| в диапазоне частот св. 5000 до 10000 Гц включ. | ±4 |
| в диапазоне частот св. 10000 до 20000 Гц | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 110 до 245 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, В-А, не более | 1000 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре +25 °С, % | от 40 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры составных частей установки (длина х ширина х высота), мм, не более: - система управления (ВС-301 или ВС-407) | 440 х 375 х 50 |
| - вибростенда APS 113-AB | 530 х 220 х 170 |
| - вибростенд B&K 4808 | 215 х 215 х 250 |
| - вибростенд TIRA TV51110-C | 200 х 200 х 270 |
| - вибростенд TIRA TV 51110 | 215 х 215 х 250 |
| - вибростенд PCB 396C11 | 440 х 90 х 370 |
| - усилитель мощности APS-125 | 480 х 100 х 460 |
| - усилитель мощности TMS 2050 | 500 х 500 х 200 |
| - усилитель мощности (ВС-319 или ВС-391) | 390 х 290 х 80 |
| - ПЭВМ | 450 х 450 х 30 |
| Масса составных частей установки, кг, не более: - система управления (ВС-301 или ВС-407) | 5,0 |
| - вибростенда APS 113-AB | 35,0 |
| - вибростенд B&K 4808 | 35,0 |
| - вибростенд TIRA TV51110-C | 33,0 |
| - вибростенд TIRA TV 51110 | 12,0 |
| - вибростенд PCB 396C11 | 4,0 |
| - усилитель мощности APS-125 | 15,0 |
| - усилитель мощности TMS 2050 | 20,0 |
| - усилитель мощности (ВС-319 или ВС-391) | 6,0 |
| - ПЭВМ | 4,0 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка вибрационная измерительная ВС-421 | - | 1 шт.* |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ВАПМ.421.001 РЭ | 1 экз. |
| Формуляр | ВАПМ.421.001 ФО | 1 экз. |
| Методика поверки | ВАПМ.421.001 МП | 1 шт. |
| * состав по согласованию с Заказчиком | ||
осуществляется по документу ВАПМ.421.001 МП «Инструкция. Установки вибрационные измерительные ВС-421. Методика поверки», утверждённому ООО «АСК Экспресс» 23.11.2018 г.
Основное средство поверки:
- вторичный эталон единицы длины, скорости и ускорения при колебательном движении твердого тела по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения (Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ВАПМ.421.001 ТУ «Установки вибрационные измерительные ВС-421. Технические условия»
