Государственный реестр средств измерений

Трансформаторы тока ADB127, 76528-19

76528-19
Трансформаторы тока ADB127 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 76528-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ ADB127
Изготовитель "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Год регистрации 2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ADB127 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы относятся к однофазным трансформаторам опорного типа, с одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой для измерений и учета. Трансформаторы по принципу конструкции

- шинные. Табличка с техническими данными расположена на верхней части корпуса трансформаторов.

Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и заключена в изолирующий корпус из композитного материала (термопластика), который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Вывод вторичной обмотки подключен к клеммнику, закрепленному на корпусе трансформатора, и закрывается пломбируемой прозрачной пластиковой крышкой.

Также, для предотвращения несанкционированного доступа к внутренним частям трансформатора его корпус опечатывается специальной невосстанавливаемой наклейкой, разрушающейся при попытке вскрыть корпус.

Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.

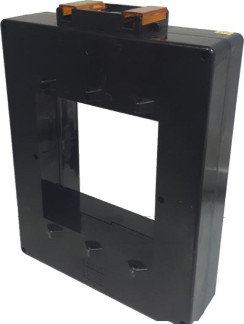

Рисунок 1 - Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

6000

Номинальный вторичный ток, А

5

Номинальная вторичная нагрузка 82ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА

30

Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015

0,5

Номинальная частота переменного тока, Гц

50

Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета

15

Таблица 2 - Основные технические характеристики трансформаторов

Наименование характеристики

Значение

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от +15 до +25 от 30 до 80

Габаритные размеры, (длинахширинахвысота), мм, не более

257x205x76

Масса, кг, не более

3

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование

Количество

Трансформаторы тока ADB127

Зав. №№ 1000948077, 1000948078, 1000948082, 1000948085, 1000948086, 1000948088, 1000948090, 1000948093, 1000948094, 1000948095, 1000924928, 1000924929, 1000924930, 1000924933, 1000948099, 1000948100, 1000924927, 1000924934, 1000924935, 1000924943, 1000924944, 1000924945, 1000924946, 1000924947, 1000924948, 1000924949, 1000995124, 1000995125, 1000995126, 1000995127, 1000995128, 1000995129, 1000995130, 1000995131, 1000995132, 1000995133, 1000995134, 1000995135, 1000995136, 1000995137, 1000995138, 1000995139, 1000995140, 1000995141, 1000995142, 1000995143, 1000995144, 1000995145.

48 шт.

Паспорт

48 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТЛЛ-0,66-3 (регистрационный номер в Федеральном информационном фонде 44882-10);

-    прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт и (или) на корпус трансформатора.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки

Техническая документация изготовителя

76528-19
Номер в ГРСИ РФ:
76528-19
Производитель / заявитель:
"ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Год регистрации:
2019
