| Номер в госреестре | 76533-19 |
| Наименование СИ | Машина универсальная испытательная |
| Обозначение типа СИ | INSTRON 1195-М |
| Изготовитель | ООО "Тестсистемы", г.Иваново |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина универсальная испытательная INSTRON 1195-М (далее по тексту - машина) предназначена для измерений силы при испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.
Принцип действия машины основан на преобразовании силы, приложенной к образцу в процессе испытания, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой силе.
Конструктивно машина состоит из модуля силозадающего, блока управления приводом, пульта оператора и пульта оператора ручного управления.
Модуль силозадающий состоит из силовой рамы, электропривода, датчика силы, захватов (приспособлений) для удержания испытываемого образца.
Силовая рама состоит из основания и верхней траверсы, соединённых направляющими колоннами, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от регулируемого электропривода.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Один из захватов закреплён на траверсе через датчик силы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, сигналы от которого передаются в пульт оператора.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет прием и обработку информации от датчика силоизмерительного, датчика перемещения, конечных выключателей, а также управляет режимами работы машины. На передней панели пульта оператора расположен дисплей.
Пуль оператора обеспечивает:
- ввод всех параметров испытания единичного образца или серии образцов в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытаний на дисплей пульта оператора;
- связь с внешними устройствами.
Пульт оператора ручного управления предназначен для управления перемещением подвижной траверсы и скоростью перемещения подвижной траверсы при позиционировании в процессе подготовки испытания.
Машина может быть укомплектована программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к пульту оператора машины и программное обеспечение), устройствами измерения деформации, термокриокамерами и высокотемпературными печами.

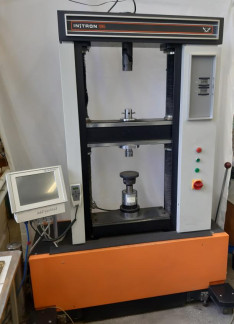

Общий вид машины представлен на рисунке 1.
Для предотвращения несанкционированного доступа в целях настройки и вмешательства производится опломбирование пульта оператора машины наклейками. Схема пломбировки от несанкционированного доступа пульта оператора представлена на рисунке 2.
Программное обеспечение (далее - ПО) предназначено для управления режимами работы машины, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и передачи измеренных значений на внешние устройства.
Конструктивно машина имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P_1.01I |
| Номер версии (идентификационный номер) ПО | 1.01I.01* |
| Цифровой идентификатор ПО | 0x1691 |
| Другие идентификационные данные | алгоритм CRC16 |
| Примечание - Параметр отмеченный * 1.01I - метрологически значимая часть ПО, 01 - метрологически не значимая часть ПО, метрологически не значимая часть ПО является сервисной частью. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 1 до 90 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Диапазон воспроизведения скорости перемещения подвижной траверсы, мм/мин | от 0,05 до 50,00 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости перемещения подвижной траверсы в диапазоне от 0,05 до 0,50 мм/мин включ., мм/мин | ±0,05 |
| Пределы допускаемой относительной погрешности воспроизведения скорости перемещения подвижной траверсы в диапазоне св. 0,5 до 50,0 мм/мин включ., % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные мм, не более | |
| - высота | 2000 |
| - ширина | 1450 |
| - глубина | 600 |
| Масса, кг, не более | 820 |
| Потребляемая мощность, кВт | 2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха (без конденсации), % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Параметры электрического питания: | |
| - напряжение питающей сети, В | от 342 до 412 |
| - частота питающей сети, Гц | от 49 до 51 |
| Вероятность безотказной работы за 1000 часов | 0,92 |
| Полный средний срок службы, лет, не менее | 5 |
наносится на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепляемую к корпусу машины и пульта оператора, методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина универсальная испытательная | INSTRON 1195-M | 1 шт. |
| Руководство по эксплуатации | 1195.000.000 РЭ | 1 экз. |
| Инструкция оператора | 1195.000.000 ИО | 1 экз. |
| Методика поверки | МП-ТМС-025/19 | 1 экз. |
осуществляется по документу МП-ТМС-025/19 «ГСИ. Машина универсальная испытательная INSTRON 1195-M. Методика поверки», утвержденному ООО «ТМС РУС» 11 июля 2019 года. Основные средства поверки:
- Рабочие эталоны силы 2 разряда по ГОСТ 8.640-2011, основная погрешность ±0,24 %;
- Индикатор часового типа ИЧ 50 с ценой деления 0,01 мм (рег. № 33841-07);
- Секундомер электронный «Интеграл С-01», (рег. № 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений
силы
1195.000.000 РЭ Машина универсальная испытательная INSTRON 1195-M. Руководство по эксплуатации
