| Номер в госреестре | 76534-19 |
| Наименование СИ | Модули аналоговые |
| Обозначение типа СИ | BMXSAI0410 |
| Изготовитель | "Schneider Electric France", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналоговые серии BMXSAI0410 (далее - модули) предназначены для измерительных аналогов-цифровых преобразований сигналов силы постоянного тока.
Принцип действия модулей заключается в преобразовании аналоговых сигналов силы постоянного тока в цифровой код при помощи аналого-цифрового преобразователя (далее по тексту - АЦП).
Модули выполнены в пластиковых корпусах и предназначены для установки в вертикальном положении на специализированные базовые платы в слоты типа X-bus. Слотов может быть 4, 6, 8 или 12 штук (в зависимости от типа платы), они обеспечивают питание модулей, а также передачу измерительной и сервисной информации в цифровом виде от модулей к контроллеру. Базовые платы могут быть смонтированы на стандартную DIN-рейку.
На лицевых панелях модулей расположены светодиодные индикаторы состояния и клеммы для ввода/вывода аналоговых сигналов.
Модули служат базой для построения программно-технических комплексов различных конфигураций (например, контроллер логический программируемый Modicon M580) для автоматизации управления производственными процессами в различных отраслях промышленности.

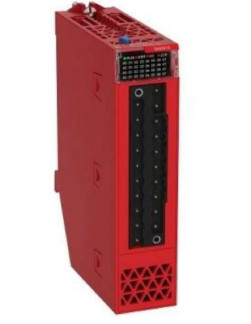

Общий вид модулей, а также места пломбирования и нанесения знака поверки (отмечено стрелкой) представлены на рисунке 1.
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти модулей. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. Защитная пломба, устанавливаемая в соответствии с рисунком 1, ограничивает доступ к измерительным компонентам модулей. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования модуля, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики модулей нормированы с учетом влияния на них БПО.
Внешнее программное обеспечение (ВПО) Unity Pro XLS, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:
- настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);
- программирование логических задач модулей;
- тестирование, архивирование проектов, обслуживание модулей (в т. ч. в реальном времени);
- отображение и управление параметрами процесса в реальном времени.
Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:
- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| ВПО | |
| Идентификационное наименование ПО | Программный пакет Unity Pro XLS |
| Номер версии (идентификационный номер ПО), не ниже | 13.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические и технические характеристики модулей
| Наименование характеристики | Значение |
| Диапазон преобразований силы постоянного тока, мА | от 4 до 20 |
| Разрядность цифрового сигнала на выходе, бит | 16 |
| Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований силы постоянного тока, % | ±0,30 |
| Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований силы постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, % | ±0,05 |
| Количество каналов | 4 |
| Параметры электрического питания, В: - от источника напряжения постоянного тока (для питания модуля) - от источника напряжения постоянного тока (для питания интерфейсов связи и микроконтроллеров модуля) | от 23 до 25 3,3 |
| Наименование характеристики | Значение |
| Нормальные условия преобразований: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Рабочие условия преобразований: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), % | от -25 до +70 от 10 до 95 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 32x134,6x104,3 |
| Масса, кг, не более | 0,143 |
| Средняя наработка на отказ, ч | 300000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом и/или технологическим способом на корпус модуля.
Таблица 3 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модуль аналоговый серии BMXSAI0410 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-135-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-135-19 «Модули аналоговые серии BMXSAI0410. Методика поверки», утверждённому ООО «ИЦРМ» 09.08.2019 г.
Основное средство поверки:
- калибратор электрических сигналов СА100 (регистрационный номер в Федеральном информационном фонде 19612-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус модуля, как показано на рисунке 1.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
