| Номер в госреестре | 76536-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50, РГС-75 |
| Изготовитель | ФГКУ "В/Ч 2444", г.Хабаровск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-75 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-75 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-25, РГС-50, РГС-75 представляют собой горизонтальные сварные сосуды с коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; прибором для замера уровня. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГС-25, РГС-50, РГС-75 - наземная.
Резервуары стальные горизонтальные цилиндрические РГС-25 с заводскими номерами 021013400003, 021013400004, 021013400005, 021013400006, 021013400007, 021013400008, 021013400009, 021013400010, 021013400029, РГС-50 с заводскими номерами 021013400060, 021013400061, 021013400062, 021013400063, 021013400064, РГС-75 с заводскими номерами 021013400141, 021013400142, 021013400143, 021013400144, 021013400145, 021013400146, 021013400147, 021013400148, 021013400149, 021013400150, 021013400151, 021013400152, 021013400153 расположены на территории ФГКУ "В/Ч 2444" г. Хабаровск, ул.Аэродромная, д. 1.

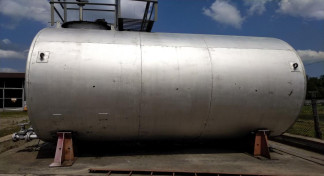

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-75 представлен на рисунках 1, 2, 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальная вместимость, м3 | 25 | 50 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
Наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС- 25 зав. №№ 021013400003, 021013400004, 021013400005, 021013400006, 021013400007, 021013400008, 021013400009, 021013400010, 021013400029 | 9 шт. |
| Паспорт | 9 экз. | |
| Градуировочная таблица | 9 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 зав. №№ 021013400060, 021013400061, 021013400062, 021013400063, 021013400064 | 5 шт. |
| Паспорт | 5 экз. | |
| Градуировочная таблица | 5 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС- 75 зав. №№021013400141, 021013400142, 021013400143, 021013400144, 021013400145, 021013400146, 021013400147, 021013400148, 021013400149, 021013400150, 021013400151, 021013400152, 021013400153 | 13 шт. |
| Паспорт | 13 экз. | |
| Градуировочная таблица | 13 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.
Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Штангенциркуль 1111Ц регистрационный № 32108-14
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25, РГС-50, РГС-75
Приказ Росстандарта № 256 от 07.02.2018 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 19 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
