| Номер в госреестре | 76537-19 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | REGION-gaz |
| Изготовитель | Общество сограниченной ответственностью "Научно-производственный центр "Европрибор" (ООО "НПЦ "Европрибор"), Республика Беларусь. |
| Год регистрации | 2019 |
| Срок свидетельства | 29.07.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «REGION-gaz» (далее - КПТ) предназначены для измерений давления в линиях редуцирования давления газа и технического диагностирования оборудования объектов газораспределительной сети, с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня.
КПТ применяются при проведении функциональных испытаний и контроле технического состояния технологического оборудования объектов газораспределительной сети.
КПТ предназначены для применения на потенциально опасных производственных объектах (газорегуляторные пункты и установки).
КПТ представляют собой совокупность измерительного оборудования, специализированного программного обеспечения и вспомогательных устройств.
Принцип действия КПТ основан на преобразовании избыточного давления в электрический аналоговый сигнал, поступающий в модуль электронный, и преобразующийся в радиосигнал, затем передающийся посредством беспроводного радио-интерфейса Bluetooth LE на ПК.
В состав КПТ входят:
-комплекс измерительный, состоящий из пневматической части и модуля электронного, размещенных в алюминиевом кейсе №1 с Ех-маркировкой 1Ех1а 11В Т3 Gb Х / II Gb с Т3 Х;
-комплект вспомогательный, состоящий из комплекта соединительных шлангов с быстроразъемными соединениями и комплекта монтажных частей, размещенных в алюминиевом кейсе №2 - без Ех-маркировки;
-специализированный планшетный компьютер (далее - ПК) с установленным программным обеспечением «REGION-gaz» с Ех-маркировкой 2Ех ic IIC T4 Gc X.
-специализированное программное обеспечение (далее - СПО) «REGION-gaz Kit».
Питание модуля электронного осуществляется от встроенного перезаряжаемого элемента питания напряжением 3,6 В, обеспечивающего непрерывную работу комплекса в течение не менее 48 ч.
Связь модуля электронного с ПК обеспечивается посредством беспроводного радиоинтерфейса Bluetooth LE.
Передача накопленных в ПК данных в диспетчерский аналитический комплекс возможна посредством протокола TCP/IP по беспроводным каналам, а также с помощью стандартного Flash-накопителя.
На лицевой панели комплекса измерительного расположены следующие элементы:
- кнопки и рычаги управления режимами работы КПТ;
- разъем для подключения провода питания и интерфейса;
- индикатор режимов работы КПТ;
- разъемы для подключения быстроразъемных соединений.
Защита от несанкционированного доступа обеспечивается установкой чашки-пломбы в левой нижней части лицевой панели комплекса измерительного.

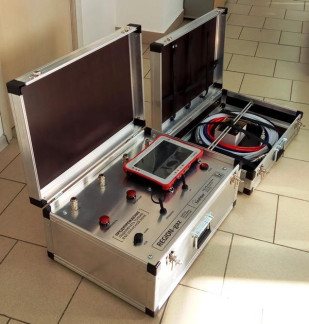

Внешний вид КПТ и его составных частей приведен на рисунках 1-4.
Схема пломбировки комплекса измерительного приведена на рисунке 5.
Контролируемая часть программного обеспечения (далее - ПО) КПТ сосредоточена во встроенном электронном модуле комплекса. Идентификационные параметры ее передаются наряду с другими данными по беспроводному интерфейсу и четко идентифицируются на экране ПК. Эта часть программы обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | ВПО комплекса «REGION-gaz» |
| Идентификационное наименование ПО | rgaz |
| Номер версии (идентификационный номер ПО) | v1.0 |
| Цифровой идентификатор ПО | E35C00D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики КПТ приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений измерительного канала избыточного давления, кПа - Выход - Вход | от 0 до 6 от 0 до 1000 от 0 до 1200 |
| Наименование характеристики | Значение |
| Пределы основной допускаемой приведенной погрешности, % Выход от 0 до 6 от 0 до 1000 Вход от 0 до 1200 | ±0,4 ±0,3 ±0,3 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность (при 35 °С), не более, % - атмосферное давление, кПа | от -10 до +50 95 84 до 106,7 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности не более предела основной погрешности. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - встроенного перезаряжаемого элемента питания, В | 3,6 |
| - емкостью не менее, мА ч | 1000 |
| Габаритные размеры вспомогательного набора, мм, не более | |
| - высота | 660 |
| - ширина | 480 |
| - длина | 300 |
| Габаритные размеры КПТ, мм, не более | |
| - высота | 660 |
| - ширина | 480 |
| - длина | 180 |
| Масса КПТ, кг, не более | 25 |
| Масса вспомогательного набора, кг, не более | 20 |
| Условия хранения: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность (при 35 °С), не более, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, не менее, лет | 12 |
| Средняя наработка на отказ, не менее, ч | 50000 |
| Степень защиты комплекса по ГОСТ 14254-2015 | |
| - в открытом виде | IP 55 |
| - в закрытом виде | IP 44 |
Таблица 4 - Комплектность КПТ
| Наименование | Обозначение | Количество |
| Комплекс программно-технический «REGION- gaz» | МЮЖК. 408106.000 | 1 шт. |
| Комплекс программно-технический «REGION-gaz». Паспорт | МЮЖК. 408106.000 ПС | 1 экз. |
| Комплекс программно-технический «REGION-gaz». Руководство по эксплуатации* | МЮЖК. 408106.000 РЭ | 1 экз. |
| Специализированное программное обеспечение «REGION-gaz Kit»* | МЮЖК. 408106.000 ПО | 1 шт. |
| Система обеспечения единства измерений Республики Беларусь. Комплекс программнотехнический «REGION-gaz». Методика поверки* | МРБ МП. 2737 - 2017 | 1 экз. |
| Упаковка | МЮЖК 408106.200 | 1 шт. |
| * Допускается поставка в электронном виде на CD/DVD - диске или иным способом по согласованию с заказчиком. | ||
осуществляется по документу МРБ МП.2737-2017 «Комплексы программно-технические «REGION-gaz». Методика поверки», утвержденному РУП «Витебский ЦСМС» 29.09.2017 г. Основные средства поверки:
Калибратор давления CPC 6000 (регистрационный № 59862-15)
Секундомер электронный С-01 (регистрационный № 44154-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.
ТУ BY 390171150.012-2017 Комплексы программно-технические «REGION-gaz». Технические условия
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах ТР ТС 020/2011 Электромагнитная совместимость технических средств
