| Номер в госреестре | 76541-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОМ-10 |
| Изготовитель | НКМ "Электрозавод им.В.В.Куйбышева", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОМ-10 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.
Конструкция трансформаторов состоит из активной части, размещенной в маслоплотном баке. Трансформаторы заполнены трансформаторным маслом марки ГК. На крышке бака расположены высоковольтные вводы, низковольтные вводы, пробка для долива масла, скобы для подъема трансформатора, табличка с метрологическими и техническими характеристиками. На боковой поверхности бака расположена клемма заземления.
Трансформаторы изготавливаются с одной вторичной обмоткой. Трансформаторы относятся к не восстанавливаемым, однофункциональным изделиям.

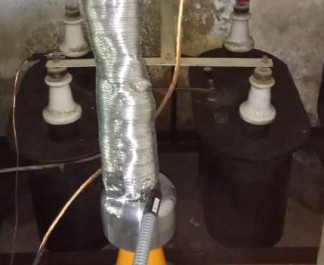

Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 10 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 12 |
| Номинальное напряжение вторичной обмотки, В | 100 |
| Класс точности вторичной обмотки для измерений по ГОСТ 1983-2015 | 1,0 |
| Номинальная мощность вторичной обмотки с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 100 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 600x300x600 |
| Масса, кг, не более | 94 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформаторы напряжения НОМ-10 зав. № 264855; 258519 | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1 КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и (или) на корпус трансформатора согласно рисунку 1.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
