| Номер в госреестре | 76544-19 |
| Наименование СИ | Уровнемеры поплавково-ленточные |
| Обозначение типа СИ | FT-1112 |
| Изготовитель | "Tokyo Keiso Co. Ltd.", Япония |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры поплавково-ленточные FT-1112 предназначены для измерений уровня жидкостей в резервуарах и газгольдерах.
Принцип действия уровнемеров поплавково-ленточных FT-1112 основан на физическом перемещении поплавка в жидкостной среде, вызывающем вращение зубчатого колеса, соединенного с перфорированной лентой и двухстрелочным индикатором. Угол поворота зубчатого колеса передается на электронный преобразователь TR-210EX через соединительный блок для удаленной передачи данных в виде токового выходного сигнала постоянного тока от 4 до 20 мА.
Уровнемеры поплавково-ленточные FT-1112 состоят из поплавка, корпуса с двухстрелочным индикатором, соединительных элементов (ленты, направляющего патрубка) и электронного преобразователя TR-210EX, который подсоединяется к шкиву зубчатого колеса индикатора через соединительный механизм. Корпус с двухстрелочным индикатором состоит из зубчатого колеса, колеса намотки ленты, пружины с постоянным крутящим моментом, зубчатого механизма, стрелочного указателя и шкалы. Поплавок удерживается на поверхности жидкости с постоянной линией углубления, фиксируя любые изменения уровня жидкости. Поплавок соединен с колесом намотки через перфорированную ленту из нержавеющей стали с равномерно расположенными отверстиями. Пружина с постоянным крутящим моментом встроена в колесо намотки ленты для сохранения вращения по направлению намотки ленты. Этот постоянный крутящий момент уравновешивается весом поплавка на поверхности жидкости.

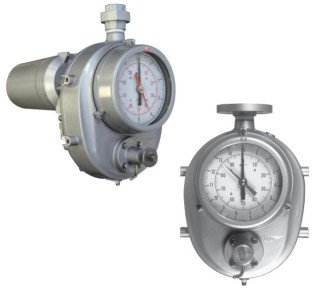

Общий вид уровнемеров поплавково-ленточных FT-1112 представлен на рисунке 1.
Пломбирование осуществляют путем нанесения знака поверки в виде наклейки на корпус с двухстрелочным индикатором и заднюю крышку. Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на уровнемеры поплавково-ленточные FT-1112 представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений уровня, мм - для зав. № L19-71001-1 | от 10 до 4000 | |
| - для зав. № L19-71001-2 | от 10 до 3630 | |
| - для зав. № L19-71001-3-1, L19-71001-3-2 | от 10 до 8400 | |
| - для зав. № L19-71001-4 | от 10 до 4300 | |
| - для зав. № L19-71001-5 | от 10 до 7577 | |
| - для зав. № L19-71001-6 | от 10 до 9089 | |
| - для зав. № L19-71001-7 | от 10 до 9089 | |
| - для зав. № L19-71001-8-1, L19-71001-8-2 | от 10 до 11500 | |
| - для зав. № L19-71001-9 | от 10 до 7577 | |
| - для зав. № L19-71001-10 | от 10 до 9089 | |
| - для зав. № L19-71001-11 | от 10 до 13600 | |
| Пределы допускаемой абсолютной погрешности уровня, мм | измерений | ±3,1 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной к диапазону измерений погрешности преобразования измеряемых величин в унифицированный токовый выходной сигнал, % | ±1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость |
| Интерфейсы связи | аналоговый (от 4 до 20 мА) |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, В • А, не более | 1 |
| Габаритные размеры корпуса с двухстрелочным индикатором, мм, не более | |
| - высота | 437 |
| - ширина | 320 |
| - длина | 219 |
| Наименование характеристики | Значение |
| Габаритные размеры поплавка, мм, не более | |
| - высота | 60 |
| - ширина | 400 |
| - длина | 400 |
| Габаритные размеры электронного преобразователя TR-210EX, мм, не более | |
| - высота | 171 |
| - ширина | 171 |
| - длина | 366 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность, % | до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок эксплуатации, лет | 20 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Уровнемеры поплавково-ленточные FT-1112 с заводскими номерами: L19-71001-1, L19-71001-2, L19-71001-3-1, L19-71001-3-2, L19-71001-4, L19-71001-5, L19-71001-6, L19-71001-7, L19-71001-8-1, L19-71001-8-2, L19-71001-9, L19-71001-10, L19-71001-11 | FT-1112 | 13 шт. |
| Паспорт | - | 13 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1012-1-2019 | 1 экз. |
осуществляется по документу МП 1012-1-2019 «Инструкция. Государственная система обеспечения единства измерений. Уровнемеры поплавково-ленточные FT-1112. Методика поверки», утвержденному ФГУП «ВНИИР» 13 сентября 2019 года.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с пределами допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующим диапазону измерения поверяемого уровнемера;
- рабочий эталон 2-го разряда единицы силы постоянного электрического тока в соответствии с приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 °С до плюс 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на уровнемеры поплавково-ленточные FT-1112 в виде наклейки в соответствии с рисунком 2 и на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
