| Номер в госреестре | 76545-19 |
| Наименование СИ | Акселерометры волоконно-оптические |
| Обозначение типа СИ | Astro A551, Astro A554 |
| Изготовитель | Общество с ограниченной ответственностью "Инверсия-Сенсор" (ООО "Инверсия-С"), г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры волоконно-оптические Astro A551, Astro A554 (далее акселерометры) предназначены для измерений виброускорения, воздействующего на конструкции производственных и строительных объектов.
Чувствительным элементом акселерометров является волоконная брэгговская решетка, представляющая собой селективный отражающий элемент с градиентом показателя преломления периодического характера. Часть проходящего через решётку лазерного излучения отражается в узком спектральном диапазоне, при этом длина волны отражённого излучения зависит от периода решётки. Период решётки изменяется под действием приложенного к акселерометру виброускорения, что вызывает изменения длины отражённой волны, которые детектируются вторичной аппаратурой и преобразуются в цифровой код для дальнейшей обработки и измерений. Акселерометры предназначены для работы совместно с анализаторами сигналов волоконно-оптических датчиков ASTRO (рег. № 60112-15)
Конструктивно акселерометры представляют собой корпус из алюминиевого сплава с выведенными наружу оптоволоконными кабелями, оканчивающимися оптическими разъёмами для подключения к вторичной аппаратуре. Акселерометры представлены двумя модификациями Astro A551 и Astro A554, имеющими идентичную конструкцию и различающимися диапазоном измерений, чувствительностью и исполнением корпуса.

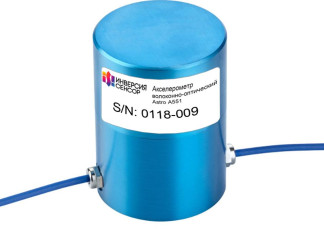

Общий вид акселерометров волоконно-оптических Astro A551, Astro A554 представлен на рисунках 1-2.
Пломбирование акселерометров волоконно-оптических Astro A551, Astro A554 не предусмотрено.
Astro A554
Рисунок 2 - Общий вид акселерометров волоконно-оптических Astro A554
отсутствует
Таблица 1 - Метрологические характеристики акселерометров волоконно-оптических Astro A551, Astro A554_
| Наименование характеристики | Значение | |
| Astro A551 | Astro A554 | |
| Диапазон измерений виброускорения (СКЗ), м/с2 | от 0,1 до 100 | |
| Диапазон рабочих частот, Гц | от 0,5 до 50 | от 0,5 до 120 |
| Пределы основной относительной погрешности измерений виброускорения, на базовой частоте 35 Гц, %, не более | ±4 | |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 35 Гц, %, не более | ±7 | |
| Нелинейность амплитудной характеристики на базовой частоте 35 Гц, %, не более | ±3 | |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающей среды от нормальных условий измерений до конечных значений диапазона рабочих температур, %/10 °С | ±0,02 | |
| Наименование характеристики | Значение | |
| Astro A551 | Astro A554 | |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +25 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -20 до +80 | |
| Габаритные размеры, мм, не более: - диаметр х высота - высота хширинах длина | 53х73 | 54,8 х 36,6 х 36,6 |
| Масса, кг, не более | 0,4 | 0,2 |
наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр волоконно-оптический | Astro A551 или Astro A554 | 1 шт. |
| Руководство по эксплуатации | ДСАЕ.441164.002РЭ | 1 экз. |
| Методика поверки | МП 204/3-12-2019 | 1 экз. |
осуществляется по документу МП 204/3-12-2019 «Акселерометры волоконно-оптические Astro A551, Astro A554. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июля 2019 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утверждённой Приказом Росстандарта № 2772 от 27.12.2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Акселерометры волоконно-оптические Astro A551, Astro A554. ДСАЕ.441164.002ТУ
