Номер в госреестре | 76549-19 |
Наименование СИ | Стенды для регулировки углов установки колес автомобилей |
Обозначение типа СИ | Laser AM, мод. AM BASIC K, AM TOE K |
Изготовитель | "Car-O-Liner Group AB", Швеция |
Год регистрации | 2019 |
Срок свидетельства | 28.10.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Стенды для регулировки углов установки колес автомобилей серии Laser AM, моделей AM BASIC K, AM TOE K (далее - стенды) предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес грузовых автотранспортных средств.
Стенды модели AM BASIC K обеспечивают измерение следующих параметров грузовых автотранспортных средств:
- угла развала колес;
- угла продольного наклона оси поворота управляемых колес автомобилей;
- угла поперечного наклона оси поворота управляемых колес автомобилей;
- угла схождения колес.
Стенды модели AM TOE K обеспечивают измерение только углов схождения колес грузовых автотранспортных средств.
Действие стендов основано на измерении угловых параметров, определяющих положение колес грузовых автотранспортных средств, с помощью измерительного комплекса, состоящего из лазерных проекторов, механического пузырькового угломера (только для модели AM BASIC K), набора колесных адаптеров, набора логарифмических (только для модели AM BASIC K) и измерительных шкал.

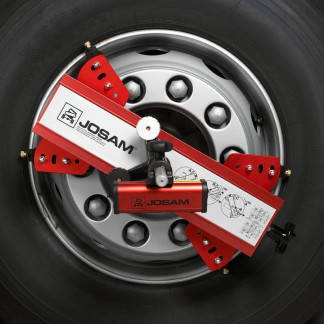

За измерительную базу принимается осевая линия (ось симметрии рамы) грузового автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся держателей и шкал, которые подвешиваются за раму автомобиля, спереди и сзади. Стенды крепятся при помощи колесных адаптеров на обод дисков правого и левого колеса измеряемой оси, а лазерный луч проецируется на шкалы.
Лазерный проектор представляет собой полый алюминиевый корпус прямоугольной формы трапецеидального сечения, с одной стороны которого имеется отверстие с заслонкой «D» (см. рисунок 1), закрывающей лазерный луч поворотом ручки. На противоположной стороне корпуса расположены клавиша включения/выключения «B» со световым индикатором «C», клавиша переключения световой интенсивности лазера «A», разъемом питания. В самом корпусе расположены 6 аккумуляторов. На одной из продольных сторон корпуса имеется отверстие под ключ специальной формы для калибровки лазерного луча. Лазерные проекторы устанавливаются на оси универсальных колесных адаптеров и зажимаются посредством специального барашкового винта в верхней части корпуса.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса лазерных проекторов, а также одного из винтов на обоих крышках каждого лазерного проектора.
Для работы со стендами используется обеспечение «Home Base III», устанавливаемое на персональный компьютер и используемое для ввода и обработки измеренных данных, передачи, записи, хранения и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационное наименование ПО | «Home Base III» |
Номер версии (идентификационный номер) ПО, не ниже | 3.2.0.4 |
Цифровой идентификатор ПО | 4CE3864D |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Угол развала колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -5 до +5 ±5 |
Угол индивидуального схождения колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | ±2,3 ±2 |
Угол продольного наклона оси поворота управляемых колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -5 до +17 ±10 |
Угол поперечного наклона оси поворота управляемых колес | |
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -5 до + 17 ±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Лазерное излучение: - мощность, мВт, не более | 1 |
- длина волны, нм | 635 |
- класс по ГОСТ 31581-2012 | 2 |
Габаритные размеры лазерного проектора (ДхШхВ), мм, не более | 103x103x272 |
Масса лазерного проектора, кг, не более | 2,1 |
Диапазон рабочих температур, °С | от +10 до +35 |
наносится типографическим способом на титульный лист руководства по эксплуатации и наклейкой на блок лазерного излучения.
Таблица 4 - Комплектность стендов модели AM BASIC K
Наименование | Обозначение | Количество, шт. |
Напольная угловая шкала | - | 2 |
Лазерный проектор | - | 2 |
Механический пузырьковый угломер | - | 1 |
Измерительная шкала | - | 4 |
Удлинитель | - | 2 |
Удлинитель с пузырьковым уровнем | - | 2 |
Самоцентрирующийся держатель | - | 2 |
Подвеска 320 мм | - | 2 |
Наименование | Обозначение | Количество, шт. |
Подвеска 620 мм | - | 4 |
Противоскользящая площадка | - | 2 |
Универсальный колесный адаптер (16-24)" | - | 2 |
Диск с ПО | - | 1 |
Дополнительный комплект для прицепов и полуприцепов | - | 1 |
Руководство по эксплуатации на русском языке | - | 1 |
Методика поверки | МП АПМ 07-18 | 1 |
Таблица 5 - Комплектность стендов модели AM TOE K
Наименование | Обозначение | Количество, шт. |
Лазерный проектор | - | 2 |
Измерительная шкала | - | 4 |
Удлинитель | - | 2 |
Удлинитель с пузырьковым уровнем | - | 2 |
Самоцентрирующийся держатель | - | 2 |
Подвеска 320 мм | - | 2 |
Подвеска 620 мм | - | 4 |
Противоскользящая площадка | - | 2 |
Универсальный колесный адаптер (16-24") | - | 2 |
Диск с ПО | - | 1 |
Руководство по эксплуатации на русском языке | - | 1 |
Методика поверки | МП АПМ 07-18 | 1 |
осуществляется по документу МП АПМ 07-18 «Стенды для регулировки углов установки колес автомобилей серии Laser AM, моделей AM BASIC K, AM TOE K. Методика поверки», утверждённому ООО «Автопрогресс-М» «01» октября 2018 г.
Основные средства поверки:
- квадрант оптический КО-бОМ, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Техническая документация «Car-O-Liner Group AB», Швеция
