| Номер в госреестре | 76550-19 |
| Наименование СИ | Рефлектометры импульсные |
| Обозначение типа СИ | IRG |
| Изготовитель | "BAUR GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры импульсные IRG (далее по тексту - рефлектометры) предназначены для измерений расстояния до повреждений электрических кабелей и определения характера повреждений.
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением диапазона измерений расстояния (масштаба).
Выходные и входные сигналы рефлектометров преобразуются с помощью АЦП, обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометра, либо переданы на внешний компьютер через интерфейсы RS-232 и USB.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, аналого-цифровой преобразователь, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в двух модификациях: IRG 2000 и IRG 4000. Модификации отличаются функциональными возможностями, габаритами, массой.
Модификация IRG 2000 выполнена в виде переносного прибора. Модификация IRG 4000 представляет собой стационарный вариант с встроенным компьютером, предназначенный для монтажа в отсеки передвижных электротехнических испытательных лабораторий.

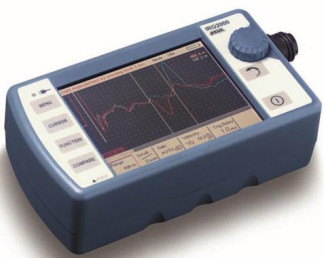

Общий вид средств измерений представлен на рисунках 1 - 2.
Для предотвращения несанкционированного доступа к внутренним частям рефлектометров осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 2.
Рефлектометры относятся к ремонтируемым и восстанавливаемым изделиям.
Место
пломбирования
Место нанесения знака поверки
Рефлектометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | |
| IRG 2000 | IRG 4000 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 4.65, 4.33, 3.08, 023 | Не ниже 4.4.8.2 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| IRG 2000 | IRG 4000 | |
| Параметры зондирующего импульса - амплитуда, В - длительность, мкс | от 10 до 60 от 40-10-3 до 10 | от 20 до 200 от 20-10-3 до 1,3-103 |
| Коэффициент передачи, дБ | от 0 до +60 | от -63 до +44 |
| Волновое сопротивление (импеданс) измерительного выхода, Ом | от 10 до 250 регулируемое | от 8 до 2000 регулируемое |
| Диапазон установки скорости распространения импульса V/2, м/мкс | от 50 до 150 | от 20 до 150 |
| Диапазон измерений временной задержки импульса ДТ, мкс | от 0 до 1300 | от 0,0666 до 50000 |
| Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс | ±0,002-ДТ | ±0,001 •ДТ |
| Диапазон рассчитываемого расстояния, м | от 0 до 65-103 | от 10 до 1000-103 |
| Объем памяти рефлектограмм | 100 | 100 000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| IRG 2000 | IRG 4000 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 260 50/60 | от 100 до 240 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | 220x130x75 | 483x365x174 |
| Масса, кг | 1,1 | 12 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +50 90 | от 0 до +50 90 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр импульсный IRG 2000 | ||
| Рефлектометр импульсный IRG 2000 | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Кабель питания 2,5 м | - | 1 шт. |
| Кабель соединительный 1,5 м | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Кабель RS-232 | - | 1 шт. |
| ПО для внешнего принтера на USB Flash-накопителе | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-033-2019 | 1 экз. |
| Рефлектометр импульсный IRG 4000 | ||
| Рефлектометр импульсный IRG 4000 | ||
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-033-2019 | 1 экз. |
осуществляется по документу МП 206.1-033-2019 «Рефлектометры импульсные IRG. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.08.2019 г.
Основные средства поверки: осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06); генератор сигналов произвольной формы 33250A (регистрационный номер в Федеральном информационном фонде № 52150-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам импульсным IRG
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 31 |
| Поверителей | 10 |
| Актуальность данных | 16.09.2024 |
