| Номер в госреестре | 76552-19 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | U1831C |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума U1831C (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения на выходе.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при лавинном пробое p-n перехода диода.
ГШ конструктивно состоят из объединенных в общем корпусе:
сверхвысокочастотной (СВЧ) сборки из полупроводникового шумового диода, аттенюатора для обеспечения необходимых уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, коаксиального выходного разъема;
перепрограммируемого постоянного запоминающего устройства (ППЗУ), предназначенного для управления источником питания шумового диода ГШ, хранения и оперативного использования информации о модели и серийном номере, уровне спектральной плотности мощности шумового радиоизлучения (СПМТТТ), комплексном коэффициенте отражения выхода ГШ, режимах питания шумового диода;
датчика температуры СВЧ сборки для ее учета при проведении измерений.
ГШ имеют коаксиальный выход с соединителем типа 3,5 мм (вилка) в соответствии со стандартами МЭК и ГОСТ РВ 51914-2002.
Питание ГШ осуществляется через разъем USB 2.0 (тип В).
При выпуске генераторы подвергаются индивидуальной калибровке по уровню спектральной плотности мощности шумового радиоизлучения.
Генераторы шума применяются совместно с измерителями коэффициента шума серии NFA N897xB, анализаторами сигналов и модульными PXte анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.

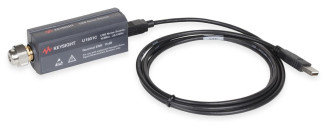

Общий вид ГШ с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Пломбирование ГШ не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц | от 0,01 до 26,50 |
| Уровень СПМШ, дБ | от 12 до 17 |
| Пределы допускаемой абсолютной погрешности генерируемого уровня СПМШ (при доверительной вероятности 90 %), дБ: | |
| в диапазоне частот от 0,01 до 1,5 ГГц включ. | ±0,15 |
| в диапазоне частот св. 1,5 до 7,0 ГГц включ. | ±0,13 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ. | ±0,15 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | ±0,22 |
| Коэффициент стоячей волны (КСВН) выхода, не более: | |
| в диапазоне частот от 0,01 до 7,0 ГГц включ. | 1,22 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ. | 1,25 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | 1,35 |
| Коэффициент отражения, не более: | |
| в диапазоне частот от 0,01 до 7,0 ГГц включ. | 0,10 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ. | 0,11 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | 0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления ГШ, Ом | 50 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность при температуре 40 °С, %, не более | 95 |
| Габаритные размеры, мм, не более: | |
| - длина | 116 |
| - ширина | 39 |
| - высота | 30 |
| Масса, кг, не более | 0,18 |
наносится на титульный лист технической документации изготовителя типографским способом и на лицевую панель ГШ в виде голографической наклейки.
Таблица 4 - Комплектность ГШ
| Наименование | Обозначение | Количество |
| Генератор шума U1831C | 1 шт. | |
| USB-кабель | U1831-20014 (опция 101)1 М1970-20011 (опция 102)2 | 1 шт. |
| Генераторы шума U1831C Руководство по эксплуатации | 1 экз. | |
| Генераторы шума U1831C Методика поверки | 651-19-005 МП | 1 экз. |
| где 1 - стандартная комплектация, 2 - по отдельному заказу | ||
осуществляется по документу 651-19-005 МП «Инструкция. Генераторы шума U1831C. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14 марта 2019 г.
Основные средства поверки:
- анализаторы цепей векторные N5222A, регистрационный номер 47642-11 в Федеральном информационном фонде;
- наборы мер коэффициентов передачи и отражения 85054B, регистрационный номер 53567-13 в Федеральном информационном фонде;
- измерители коэффициента шума N8975A, регистрационный номер 57572-14 в Федеральном информационном фонде;
- рабочий эталон единицы спектральной плотности мощности шумового радиоизлучения
2 разряда по поверочной схеме ГОСТ Р 8.860-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе.
Техническая документация изготовителя
