| Номер в госреестре | 76559-19 |
| Наименование СИ | Расходомеры-счетчики турбинные |
| Обозначение типа СИ | HM |
| Изготовитель | "KEM Kuppers Elektromechanik GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики турбинные HM предназначены для измерений объемного расхода и объема жидкости.
Принцип действия расходомеров-счетчиков турбинных HM основан на взаимодействии крыльчатки турбинного колеса первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.
Расходомеры-счетчики турбинные HM состоят из первичного преобразователя HM 065.71.FDB160-TC15-G и вычислителя расхода VTC-C-K-U-P-Exi.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.
Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

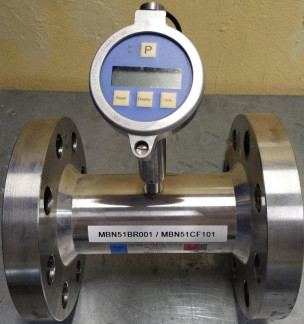

Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных HM представлен на рисунке 1.
Расходомеры-счетчики турбинные HM имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VTC |
| Номер версии (идентификационный номер) ПО | V1.14 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 6 до 90 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % | ±0,5 |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал, % диапазона преобразования | ±0,1 |
| Примечание - Длина прямолинейного участка перед расходомерами-счетчиками турбинными HM должна составлять не менее 10 DN, после расходомеров-счетчиков турбинных HM - не менее 5 DN, где DN - диаметр условного прохода. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура измеряемой среды, °С | от +5 до +45 |
| Избыточное давление измеряемой среды, МПа, не более | 0,7 |
| Диаметр условного прохода | DN 65 |
| Кинематическая вязкость измеряемой жидкости, мм /с, не более | 100 |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +45 95, без конденсации влаги от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 258,5 220,0 340,0 |
| Масса, кг, не более | 22 |
| Средний срок службы, лет, не менее | 12 |
наносится на вычислитель расхода в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомеры-счетчики турбинные HM, заводские № 12331227/14858127, 12332227/01436128, 12330227/14857127, 12333227/01437128 | - | 4 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2202/1-311229-2019 | 1 экз. |
осуществляется по документу МП 2202/1-311229-2019 «Государственная система обеспечения единства измерений. Расходомеры-счетчики турбинные HM. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 22 февраля 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда единицы объемного расхода жидкости в диапазоне от 6 до 90 м3/ч в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;
- калибратор многофункциональный MCх-R модификации MC5-R-IS (регистрационный номер 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров-счетчиков турбинных HM с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного
HM.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомерам-счетчикам турбинным HM
Приказ Росстандарта от 7 февраля 2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
