Назначение
Преобразователи давления измерительные C-2, R-1, MG-1, 0-10 (далее - преобразователи) предназначены для непрерывных измерений и преобразования избыточного давления, давления-разрежения (в том числе вакуумметрического) в унифицированный электрический сигнал постоянного тока или напряжения.
Описание
В преобразователях давления измерительных C-2, R-1, MG-1, 0-10 используется следующий принцип действия: под действием давления измеряемой среды материал чувствительного элемента (мембраны) деформируется, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока или напряжения. Данный сигнал обрабатывается вторичной аппаратурой.
Конструктивно преобразователи состоят из неразборного корпуса, в котором размещены чувствительный элемент и электронный модуль. На корпусе размещен пластиковый разъем для электрических подключений и резьбовая часть для присоединения к процессу. Для электрических подключений преобразователи также могут иметь встроенный кабель.
Внутреннее пространство корпуса залито компаундом, доступ к электронным компонентам полностью исключен.
Преобразователи выпускаются в следующих сериях, которые различаются областью применения и диапазоном измерений.
Преобразователи О-10 могут изготавливаться с чувствительным элементом повышенной прочности, выдерживающим пятикратную перегрузку давлением.
Преобразователи R-1 применяются в основном в системах охлаждения и кондиционирования.
Преобразователи MG-1 применяются в основном для измерений давления чистых медицинских газов, в том числе кислорода.
Корпус и резьбовая часть для присоединения к процессу преобразователей 0-10, R-1 и MG-1 изготавливаются из нержавеющей стали.
Преобразователи С-2 применяются в основном в воздушных компрессорных системах. Корпус и резьбовая часть для присоединения к процессу преобразователей С-2 выполняются из латуни.
В зависимости от технических и метрологических характеристик, вида резьбы присоединения к процессу, вида электрического разъема и других параметров, преобразователи могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в технической документации в виде буквенно-цифрового кода, расшифровка которого приведена в технической документации на преобразователи:
0-10-A-BCDEF-G-HIJKLM-N0PQ-RST, где:
«0-10» - обозначение модификации;
«A» - значение нелинейности;
«BCDEF» - единица измерений, вид измеряемого давления и диапазон измерений;
«G» - исполнение (стандартное или с повышенной допустимой перегрузкой);
«HI» - вид резьбовой части присоединения к процессу;
«J» - наличие и материал уплотнения присоединения к процессу;
«K» - вид канала подвода давления;
«LM» - диапазон температуры рабочей среды;
«N» - вид выходного сигнала;
«0Р» - исполнение электрического разъема;
«Q» - наличие и длина встроенного кабеля;
«R» - специальные сертификаты;
«ST» - дополнительная информация к заказу.
R-1-A-BCDEF-GH-IJ-KLM-NO, где:
«R-1» - обозначение модификации;
«A» - пределы допускаемой основной погрешности;
«BCDEF» - единица измерений, вид измеряемого давления и диапазон измерений;
«GH» - вид резьбовой части присоединения к процессу;
«I» - вид выходного сигнала;
«J» - напряжение питания;
«KL» - исполнение электрического разъема;
«M» - наличие и длина встроенного кабеля;
«N» - специальные сертификаты;
«O» - дополнительная информация к заказу.
MG-1-A-BCDEF-GHIJK-LM-NOP-QR-ST, где:
«MG-1» - обозначение модификации;
«A» - значение нелинейности;
«BCDEF» - единица измерений, вид измеряемого давления и диапазон измерений;
«GH» - вид резьбовой части присоединения к процессу;
«I» - наличие и материал уплотнения присоединения к процессу;
«JK» - диапазон температуры рабочей среды;
«L» - вид выходного сигнала;
«M» - напряжение питания;
«N0» - исполнение электрического разъема;
«Р» - наличие и длина встроенного кабеля;
«Q» - степень очистки от жиров и масел;
«R» - вид упаковки;
«ST» - дополнительная информация к заказу.
C-2-A-BCDEF-GHI-JKLMN-OP, где:
«C-2» - обозначение модификации;
«A» - пределы допускаемой основной погрешности;
«BCDEF» - единица измерений, вид измеряемого давления и диапазон измерений;
«GH» - вид резьбовой части присоединения к процессу;
«I» - наличие и материал уплотнения присоединения к процессу;
«J» - вид выходного сигнала;
«K» - напряжение питания;
«LM» - исполнение электрического разъема;
«N» - исполнение электрического разъема;
«O» - специальные сертификаты;
«P» - дополнительная информация к заказу.
Общий вид преобразователей давления представлен на рисунках 1 - 4.
#1 %
I R-1
? Rl R-1
, s*.ie^Zr| \t ^
' ' i l|| ^ Шаг:*
1
Iе-2 ;
> Р#1^00Ш 1 £1 БфзЗьчъ*

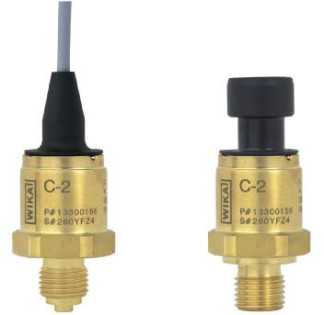

Рисунок 1 - Общий вид преобразователей С-2 Рисунок 2 - Общий вид преобразователей R-1
0-10 15)
fe# 14011269 &М101 .кал
0-10 (П
о.. а.
1101J271
Рисунок 3 - Общий вид преобразователей MG-1 Рисунок 4 - Общий вид преобразователей 0-10 Пломбирование преобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические и основные технические характеристики преобразователей приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
Наименование
характеристики
C-2
0-10
R-1
Значение характеристики для модификации
MG-1
Диапазоны измерений (ДИ), МПа (бар) (1) (2): -избыточного давления
от 0 до 0,6 (от 0 до 6) от 0 до 1 (от 0 до 10) от 0 до 1,2 (от 0 до 12) от 0 до 1,6 (от 0 до 16) от 0 до 1,8 (от 0 до 18) от 0 до 2 (от 0 до 20) от 0 до 2,5 (от 0 до 25) от 0 до 3 (от 0 до 30) от 0 до 3,5 (от 0 до 35) от 0 до 4 (от 0 до 40) от 0 до 4,5 (от 0 до 45) от 0 до 5 (от 0 до 50) от 0 до 6 (от 0 до 60) от 0 до 0,6 (от 0 до 6) от 0 до 1 (от 0 до 10) от 0 до 1,5 (от 0 до 15) от 0 до 1,6 (от 0 до 16) от 0 до 2 (от 0 до 20) от 0 до 2,5 (от 0 до 25) от 0 до 3 (от 0 до 30) от 0 до 3,5 (от 0 до 35) от 0 до 4 (от 0 до 40) от 0 до 4,5 (от 0 до 45) от 0 до 5 (от 0 до 50) от 0 до 6 (от 0 до 60) от 0 до 10 (от 0 до 100) от 0 до 16 (от 0 до 160) от 0 до 0,6 (от 0 до 6) от 0 до 1 (от 0 до 10) от 0 до 1,6 (от 0 до 16) от 0 до 2,5 (от 0 до 25) от 0 до 6 (от 0 до 60) от 0 до 10 (от 0 до 100) от 0 до 20 (от 0 до 200) от 0 до 25 (от 0 до 250) от 0 до 30 (от 0 до 300) от 0 до 40 (от 0 до 400) от 0 до 0,6 (от 0 до 6) от 0 до 1 (от 0 до 10) от 0 до 1,6 (от 0 до 16) от 0 до 2,5 (от 0 до 25) от 0 до 4 (от 0 до 40) от 0 до 6 (от 0 до 60) от 0 до 10 (от 0 до 100) от 0 до 16 (от 0 до 160) от 0 до 25 (от 0 до 250) от 0 до 40 (от 0 до 400) от 0 до 60 (от 0 до 600)
- давления-разрежения, МПа (бар) (1) (2): от -0,1 до +1 (от -1 до +10) от -0,1 до +1,5 (от -1 до +15) от -0,1 до +2 (от -1 до +20) от -0,1 до +3 (от -1 до +30) от -0,1 до +4,5 (от -1 до +45)
от -0,1 до +0,7 (от -1 до +7) от -0,1 до +0,9 (от -1 до +9) от -0,1 до +1 (от -1 до +10) от -0,1 до +1,5 (от -1 до +15) от -0,1 до +2 (от -1 до +20) от -0,1 до +2,5 (от -1 до +25) от -0,1 до +2,9 (от -1 до +29) от -0,1 до +4,5 (от -1 до +45) от -0,05 до +0,7 (от -0,5 до +7) от -0,05 до +1 (от -0,5 до +10) от -0,1 до 0 (от -1 до 0) от -0,1 до 0,06 (от -1 до 0,6) от -0,1 до 0,15 (от -1 до 1,5) от -0,1 до 0,3 (от -1 до 3) от -0,1 до 0,5 (от -1 до 5) от -0,1 до 0,6 (от -1 до 6) от -0,1 до 0,9 (от -1 до 9) от -0,1 до 1,5 (от -1 до 15) от -0,1 до 2,5 (от -1 до 25)
от -0,1 до +0,5 (от -1 до +5) от -0,1 до +0,9 (от -1 до +9) от -0,1 до +1,5 (от -1 до +15) от -0,1 до +2,4 (от -1 до +24) от -0,1 до +3,9 (от -1 до +39) от -0,1 до +5,9 (от -1 до +59)
Наименование
характеристики
|
Значение характеристики для модификации
|
C-2
|
R-1
|
MG-1
|
0-10
|
Пределы основной допускаемой приведенной погрешности (от диапазона измерений), % ДИ
|
±1; ±2
|
±2
|
±2
|
±1,2; ±2
|
Пределы допускаемой дополнительной приведенной погрешности (от диапазона измерений), вызванной отклонением температуры окружающей среды от нормальных условий (от +15 до +25 °С), % ДИ/10 °С
|
±0,1 (в диапазоне от 0 до +15 °C и от +25 до +60 °C);
±0,5 (в диапазонах от - 25 до 0 °C и свыше +60 до +85 °C)
|
±0,5
|
±0,5
|
±0,1
|
Выходные сигналы:
- постоянного электрического тока, мА
- напряжения постоянного электрического тока, В
|
от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 10
|
от 4 до 20
от 0,5 до 4,5; от 1 до 5; от 0 до 5; от 0 до 10
|
Номинальное напряжение питания постоянного тока, В
|
24
|
Наименование
характеристики
|
Значение характеристики для модификации
|
C-2
|
R-1
|
MG-1
|
0-10
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального значения, % / В
|
± 0,02
|
Примечания
(1) В соответствии с заказом допускается изготовление преобразователей с другими единицами измерений давления, допущенными к применению в РФ.
(2) Диапазон измерений давления на заводе-изготовителе может быть настроен на диапазон, лежащий внутри приведенного в таблице максимального диапазона измерений, но не менее наименьшего диапазона измерений.
|
Таблица 2 - Основные технические характеристики
Наименование характеристики
|
Значение характеристики для модификации
|
C-2
|
R-1
|
MG-1
|
0-10
|
Диапазон напряжений питания постоянного тока, В
|
от 7 до 30; от 8 до 30; от 14 до 30; от 4,5 до 5,5
|
от 8 до 30; от 14 до 30; от 4,5 до 5,5
|
Нормальные условия:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
|
от +15 до +25 от 45 до 75 от 86 до 106
|
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
|
от -25 до +85 98
от 80 до 110
|
от -20 до +70 98
от 80 до 110
|
от -30 до +100; от -25 до +80 98
от 80 до 110
|
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015
|
IP65; IP67; IP69
|
IP67; IP69
|
IP67
|
IP65; IP67
|
Масса, кг, не более
|
0,08
|
Габаритные размеры, мм, не более
- высота
- ширина
- диаметр
|
62
24
22
|
60
24
22
|
Средний срок службы, лет
|
17
|
Средняя наработка на отказ, ч, не менее
|
150000
|
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность
Таблица 3
Наименование
|
Обозначение
|
Количество
|
Преобразователь давления
|
В соответствии с заказом
|
1 шт
|
Методика поверки
|
МП 202-010-2019
|
1 экз.
|
Паспорт
|
|
1 экз.
|
Поверка
осуществляется по документу МП 202-010-2019 «Преобразователи давления измерительные C-2, R-1, MG-1, 0-10. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июля 2019 г. Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03). Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа"
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия. Техническая документация фирмы-изготовителя
