| Номер в госреестре | 76563-19 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | WST Ревизор мод. WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T |
| Изготовитель | Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T (далее по тексту - комплексы WSTR) предназначенны для измерений, регистрации и мониторинга температуры и относительной влажности, а также организации беспроводных систем мониторинга WST.
Принцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу https://elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов WST-# модификаций: WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T.
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем (https://elin.ru/wst/), с установленным специализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями тегов WST-#.
Таблица 1
| Тип комплекса WSTR | Тип тега WST-# | Встроенная память результатов | Наличие датчика для измерения температуры зонда | Наличие датчика для измерения температуры корпуса тега | Наличие датчика для измерения влажности среды зонда |
| WSTR-OPB-B | WST-OPB-B | 16384 отсчёта | есть | нет | нет |
| WSTR-OPB-S | WST-OPB-S | 8192 отсчётов | есть | нет | есть |
| WSTR-OPT-B | WST-OPT-B | 8192 отсчётов | есть | есть | нет |
| WSTR-OPT-T | WST-OPT-T | 8192 отсчётов | есть | есть | нет |
Конструктивно каждый тег WST-# состоит из корпуса тега и выносного зонда. Тег представляет собой автономное устройство, размещённое в герметичном цилиндрическом корпусе-футляре с установленным на нём кабельным вводом, через который наружу выведен кабель зонда. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой также установлен клеммник или разъём для подключения зонда и сменная литий-ионхлоридная батарея питания тега ER14250.
Каждый из тегов WST-# обеспечивает измерение температуры среды, в которой находится их выносной зонд, теги модификаций WST-OPT-B и WST-OPT-T дополнительно измеряют температуру корпуса, а теги модификации WST-OPB-S дополнительно обеспечивают измерение влажности среды, в которой находится их выносной зонд. Тэги WST-OPB-B и WST-OPT-T имеют исполнения отличающиеся длиной соединительного кабеля.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-###-# ТУ 4211-005-75525306-19
Тип используемых тегов WST-#: -1
WST-OPT....................................OPT
WST-OPB........................................OPB
Тип используемого зонда:
B......................................................зонд с датчиком DS18B20
S.......................................................зонд с датчиком SHT20
T..............................................термопарный зонд

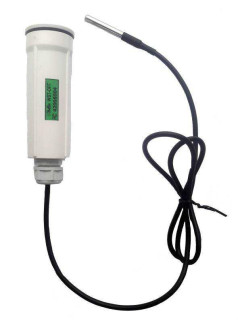

На рисунках 1-4 представлен общий вид компонентов комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T.
/
Рисунок 4 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Программное обеспечение комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу https://elin.ru/wst/.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MyTagList.Tag |
| Номер версии (идентификационный номер) ПО, не ниже | 4 |
| Цифровой идентификатор программного обеспечения | 42 |
Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MyTagList.ethAccount+ TagManagerEntry |
| Номер версии (идентификационный номер) ПО, не ниже | 7 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T представлены в таблице 4.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WST WebUI |
| Номер версии (идентификационный номер) ПО, не ниже | 1904.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики тегов WST-#, входящих в состав комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значения |
| Диапазон измерений температуры внешним зондом, °C - WST-OPB-B, WST-OPT-B - WST-OPB-S - WST-OPT-T | от -50 до +125 от -40 до +125 от -80 до +300 |
| Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом в зависимости от диапазона измерения для WST-OPB-B, WST-OPT-B, °C | ±0,5 (от -10 до +85 °С включ.) ±2,0 (от -50 до +125 °С включ.) |
| Пределы допускаемой абсолютной погрешности при измерении температуры зонда в зависимости от диапазона измерения для WST-OPB-S, °C | ±1,2 (от -40 до -30°C включ.) ±1,0 (св. -30 до -15°C включ.) ±0,8 (св. -15 до 0°C включ.) ±0,5 (св. 0 до +65°C включ.) ±1,0 (св. +65 до +85°C включ.) ±1,8 (св. +85 до +125°C включ.) |
| Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом для WST-OPT-T, °C | ±3,5 (от -80 до -60 °С включ.) ±2,5 (св. -60 до -50 °С включ.) ±2,0 (св. -50 до +100 °С включ.) ±2,5 (св. +100 до +200 °С включ.) ±3,0 (св. +200 до +300 °С) |
| Разрешающая способность при измерении температуры внешним зондом, °C - WST-OPB-B, WST-OPT-B - WST-OPB-S - WST-OPT-T | 0,0625 0,01 0,03125 |
| Диапазон измерений температуры корпуса для WST-OPT-B и WST-OPT-T, °C | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности при измерении температуры корпуса для WST-OPT-B и WST-OPT-T, °C | ±0,5 |
| Разрешающая способность при измерении температуры корпуса для WST-OPT-B и WST-OPT-T, °C | 0,03125 |
| Диапазон измерений относительной влажности для WST-OPB-S, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерения для WST-OPB-S, %: - от 0 до 15 % включ. - св.15 до 85 % включ. - св. 85 % | ±8 ±5 ±8 |
| Наименование характеристики | Значения |
| Разрешающая способность при измерении относительной влажности для WST-OPB-S, % | 0,04 |
| Программируемый интервал между измерениями, мин | 0,5; 1; 2; 5; 10; 15; 30; 60; 240 |
| Количество накопленных результатов температуры зонда при отсутствии радиосвязи с менеджером, шт. - WST-OPB-B - WST-OPB-S, WST-OPT-B, WST-OPT-T | 16384 8192 |
| Количество программируемых пределов при контроле температуры зонда | один верхний и один нижний |
| Количество программируемых пределов при контроле влажности для WST-OPB-S | один верхний и один нижний |
| Количество программируемых пределов при контроле температуры корпуса для WST-OPT-B и WST-OPT-T | отсутствуют |
| Диапазон частот, используемый при радиообмене, МГц | от 431,04 до 439,36 |
| FCC-идентификатор модели беспроводного устройства | ZGW11 |
| Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м | 200 |
| Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015 | IP68 |
| Электропитание | батарея ER14250, 3,6 В, 1/2АА |
| Габаритные размеры корпуса тега, не более, мм (длина х диаметр) | 120x38 |
| Габаритные размеры датчика зонда, не более, мм (длина х диаметр) - WST-OPB-B, WST-OPT-B - WST-OPB-S - WST-OPT-T | 50x6 73x17 125x12 |
| Длина соединительного кабеля, не более, м | 3 |
| Масса корпуса тега, не более, г | 63 |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 6 |
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значения |
| Диапазон частот, используемый при радиообмене, МГц | от 431,04 до 439,36 |
| Максимальная мощность передатчика, мВт | 1 |
| Максимальное число тегов WST-#, обслуживаемых одним менеджером | 40 |
| FCC-идентификатор модели беспроводного устройства | ZGW004 |
| Тип Ethernet-порта | 10Base-T (Сервер DHCP, порты: 80 и 6667) |
| Входное напряжение питания, В | от 4,5 до 5,5 |
| Максимальный ток потребления, не более, мА | 300 |
| Температура окружающего воздуха, °С | от +10 до +35 |
| Относительная влажность воздуха, не более, % | 80 |
| Габаритные размеры, мм (длина х ширина х высота) | 48x55x22 |
| Масса без сетевого адаптера и кабелей питания и подключения, г | 55 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.
Таблица 7 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс измерительный в составе: тег модификации WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T в зависимости от типа комплекса WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T | 1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
| Менеджер WST-ETM | 1 шт. |
| Сетевой адаптер питания с USB-выходом | 1 шт. |
| Кабель USB/mini USB | 1 шт. |
| Ethernet-пачкорд | 1 шт. |
| Паспорт | 1 экз. |
| «Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Руководство по эксплуатации» (в электронном виде) | 1 экз. |
осуществляется по разделу 3 «Методика поверки» документа 4211-005-75525306-19 РЭ «Комплексы измерительные WST Ревизор. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» 01.08.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 - Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11).
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Термостаты низкотемпературные Криостат (Регистрационный № 23838-08);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-005-75525306-19 Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Технические условия
