| Номер в госреестре | 76564-19 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | GALLUS Cell |
| Изготовитель | "Itron France", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа диафрагменные GALLUS Cell (далее - счетчики) предназначены для измерений объема природного и других неагрессивных газов и приведения значений измеренного объема к стандартным условиям по значениям температуры (20 °C) при учетнорасчетных операциях.
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Движение мембран преобразуется во вращательное движение и передается с помощью магнитной муфты на электронное отсчетное устройство -сумматор ЖК-дисплея.
Конструктивно счетчики газа диафрагменные GALLUS Cell представляют собой металлический корпус, изготовленный из листовой стали штамповкой. В корпус встроены непроницаемые для газа мембраны из резино-полистироловой ткани, разделяющие счетчик на четыре камеры.
В их конструкции предусмотрена электронная коррекция по температуре (для приведения объема к стандартным условиям - только по температуре), встроенный запорный клапан и модуль связи GPRS, который обеспечивает функционирование счетчика в составе системы автоматизированного сбора данных по каналу GPRS, предназначенной для измерения потребления газа и обеспечения сбора платежей в коммунально-бытовом секторе. Модуль связи GPRS использует протокол DLMS/COSEM и оборудован держателем SIM-карты.
Счетчики изготавливаются типоразмеров G1,6, G2,5, G4.

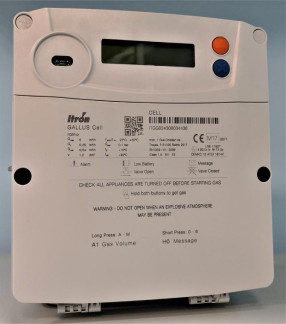

Общий вид счетчиков газа диафрагменных GALLUS Cell и мест пломбирования показан на рисунке 1.
Счетчики имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 024 |
| Цифровой идентификатор ПО | 0xCAA2 |
| Алгоритм расчёта контрольных сумм | CRC |
Нормирование метрологических характеристик счетчика проведено с учетом того, что программное обеспечение является неотъемлемой частью счетчика.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014- высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Типоразмер счетчика | G1,6 | G2,5 | G4 |
| Номинальный расход газа Qnom, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный расход газа Qmax, м3/ч | 2,5 | 4 | 6 |
| Минимальный расход газа Qmin, м3/ч | 0,016 | 0,025 | 0,04 |
| Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям, %: в диапазоне Qmin < Q < 0,1 Qnom; в диапазоне 0,1Qnom < Q < Qmax | ±3 ±1,5 | ||
| Емкость отсчетного устройства, м3 | 999999,999 | ||
| Цена единицы младшего разряда (деления шкалы), дм3 | 1 | ||
| Циклический объем, дм3, не менее | 1,2 | ||
| Порог чувствительности, м3/ч, не более | 0,0032 | 0,005 | 0,008 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наибольшее избыточное рабочее давление, МПа | 0,05 |
| Потеря давления при Qmax, Па, не более | 200 |
| Диаметр условного прохода, мм 1) | 15; 20; 25 |
| Габаритные размеры, мм, не более | |
| - высота; | 217 |
| - ширина; | 188 |
| - глубина | 160 |
| Масса, кг1) | от 1,9 до 2,1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +55 |
| - температура измеряемой среды, °С | от -25 до +55 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность воздуха, не более, % | 90 |
| Средняя наработка счетчика до отказа, ч | 70000 |
| Средний срок службы, лет | 15 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 2Еx ic ПА Т3 Gc X |
| Степень защиты по ГОСТ 14254-2015 | IP54 |
| Примечания: 1) в зависимости от модификации. | |
наносится на лицевую панель счетчика методом печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность счетчиков газа диафрагменных GALLUS Cell
| Наименование | Обозначение | Количество |
| Счетчик газа диафрагменный GALLUS Cell (типоразмер по заказу) | 1 шт. | |
| Заглушка | 2 шт. | |
| Комплект монтажных частей | 1 шт. | |
| Индивидуальная упаковка | 1 шт. | |
| Методика поверки | МП 2550-0350-2019 | 1 экэ. |
| Руководство по эксплуатации | 1 экэ. | |
| Паспорт | 1 экэ. |
осуществляется по документу МП 2550-0350-2019 «ГСИ. Счетчики газа диафрагменные GALLUS Cell. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29.07.2019 г.
Основное средство поверки:
рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2825 (установка поверочная газовая, пределы допускаемой относительной погрешности ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, на каждое средство измерений или на винты крепления лицевой панели (рисунок 1) в случае, если заводские пломбы были вскрыты в целях ремонта или настройки счетчика.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
Технический регламент Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах
Техническая документация фирмы-изготовителя
