| Номер в госреестре | 76566-19 |
| Наименование СИ | Преобразователи переменного давления измерительные |
| Обозначение типа СИ | 8510С-15 |
| Изготовитель | "Endevco", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи переменного давления измерительные 8510С-15 предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Принцип действия преобразователей переменного давления измерительных 8510С-15 (далее преобразователи) основан на использовании пьезорезистивных чувствительных элементов. При воздействии переменного давления на упругую мембрану кремниевого чувствительного элемента происходит деформация мембраны, которая приводит к пропорциональному изменению электрического сопротивления пьезорезистивного моста Уитстона, которое вызывает пропорциональное изменение выходного сигнала.
Конструктивно преобразователи выполнены в виде единого герметичного стального корпуса с внешней резьбой и встроенным электрическим кабелем, в котором расположены его чувствительный элемент и модуль термокомпенсации. Измеряемое давление непосредственно поступает через защитную стальную сетку в открытую прямую полость преобразователя, а опорное давление подаётся через металлическую трубку преобразователя в его обратную полость.

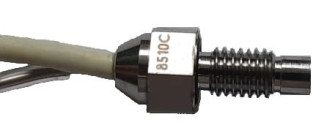

Общий вид преобразователей переменного давления измерительных 8510С-15 представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений амплитуд переменных давлений, кПа | от 20 до 100 |
| Номинальное значение коэффициента преобразования, мВ/кПа | 1,75 |
| Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения, % | ±30 |
| Нелинейность амплитудной характеристики, %, не более | ±5 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более | 7 |
| Диапазон рабочих частот, Гц | от 0,5 до 35000 |
| Пределы допускаемой относительной погрешности измерений переменного давления,% | ±10 |
| Собственная резонансная частота, кГц, не менее | 140 |
Таблица 2 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Масса, г, не более | 2,3 |
| Габаритные размеры, (диаметр; длина), мм, не более | 9,5; 25 |
| Условия эксплуатации: - температура окружающей среды, °С - влажность, %, не более | от +10 до + 30 80 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь | 8510С-15 | 1 шт. |
| Руководство по эксплуатации | И2105.03.000 РЭ | 1 экз. |
| Методика поверки | МП 2520-088-2019 | 1 экз. |
осуществляется по документу МП 2520-088-2019 «ГСИ. Преобразователи переменного давления измерительные 8510С-15. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 июня 2019 г.
Основные средства поверки:
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, диапазон воспроизведения импульсного давления 1105 ^ 1106 Па, неисключенная систематическая погрешность не превышает 3-10-2;
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М из состава ГЭТ 131-81, диапазон воспроизведения амплитуд импульсного давления 1104 ^ 25 1 06 Па, неисключенная систематическая погрешность не превышает 3-10-2
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений
2 7 2 4
переменного давления в диапазоне от 110 до 2,5 10 Па для частот от 5 10 до 110 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация фирмы «Endevco», США
