| Номер в госреестре | 76571-19 |
| Наименование СИ | Барометры цифровые |
| Обозначение типа СИ | MSB181 |
| Изготовитель | Общество с ограниченной ответственностью «МикроСтеп-МИС» (ООО «МикроСтеп-МИС»), г. Санкт-Петербур |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Барометры цифровые MSB181 (далее по тексту - барометры) предназначены для измерений абсолютного (атмосферного) давления.
Барометры соответствуют уровню рабочих эталонов третьего разряда по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па».
Принцип действия барометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя барометра.
В качестве чувствительного элемента преобразователя используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбаланса моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок барометра для усиления и преобразования в цифровой код.
Конструктивно барометры выполнены в виде единого корпуса, в котором находятся измерительный первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора.
Барометры выпускают с тремя цифровыми интерфейсами (SDI-12, RS-232, RS-485) и с аналоговым выходом напряжения в диапазоне от 0 до 2,5 В.
В качестве единиц измерений давления используются гПа. При необходимости в качестве единиц измерений могут быть использованы: кПа, бар, мм рт. ст., мм вод. ст. и др.
Пломбирование барометров не предусмотрено. Общий вид барометров представлен на рисунке 1.
а) б)

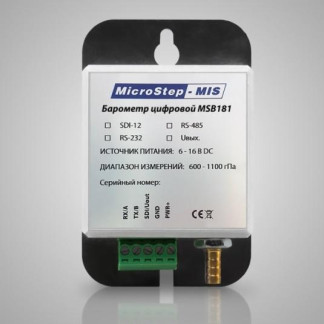

Рисунок 1 - Общий вид барометров цифровых MSB 181
Программное обеспечение (ПО) барометра состоит из встроенного ПО «MSB181 firmware».
ПО барометра выполняет следующие функции: считывание измерительной информации, хранение коэффициентов коррекции, преобразование полученной информации с учетом коэффициентов коррекции и передачу результата измерений.
Влияние ПО барометра учтено при нормировании метрологических характеристик. Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «низкий» для барометров цифровых MSB 181.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) ПО | Значение |
| Встроенное | |
| Идентификационное наименование ПО | MSB181 firmware |
| Номер версии (идентификационный номер) ПО | не ниже v.099 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного (атмосферного) давления, гПа | от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления, гПа | ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений абсолютного (атмосферного) давления, вызванной изменением температуры нормальных условий окружающего воздуха на каждые 10 °С, гПа | ±0,07 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Интерфейс вывода измерительной информации | SDI-12 | RS-232 | RS-485 |
| Разрешение, гПа | 0,01 | ||
| Габаритные размеры, мм, не более | |||
| - длина | 52 | ||
| - ширина | 23,5 | ||
| - высота | 82 | ||
| Масса, г, не более | 135 | ||
| Нормальные условия: | |||
| - температура окружающего воздуха, °С | от +15 до +25 | ||
| - относительная влажность, % | от 30 до 80 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от -40 до +60 | ||
| - относительная влажность, % | от 0 до 100 | ||
| - атмосферное давление, гПа | от 50 до 1100 | ||
| Питание: | |||
| - напряжение от источника постоянного тока, В | от 6 до 16 | ||
| - сила тока в режиме измерения при 12 В, мА, менее | 6 | ||
| - сила тока в режиме ожидания с выходом SDI-12, мкА | 50 | ||
| - потребляемая мощность, Вт, не более | 0,16 | ||
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч | 10000 |
| Долговременная стабильность, гПа/год | ±0,2 |
| Средний срок службы, лет | 8 |
наносится способом наклейки или иным способом на корпус барометра, типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Барометр цифровой | MSB181 | 1 шт. |
| Паспорт | РЕУС.406229.002 ПС | 1 экз. |
| Руководство по эксплуатации | РЕУС.406229.002 РЭ | 1 экз. |
| Методика поверки | МП 231-0067-2019 | 1 экз. |
осуществляется по документу МП 231-0067-2019 «Барометры цифровые MSB181. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 июня 2019 г.
Основные средства поверки:
Барометр образцовый переносной БОП-1М, диапазон измерений абсолютного давления от 300 до 1100 гПа, пределы допускаемой абсолютной погрешности ±10 Па (регистрационный номер 26469-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па»
Приказ № 436 от 19.10.2015 Минприроды России «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
РЕУС.406229.002 ТУ Барометры цифровые MSB181. Технические условия
