Резервуар стальной вертикальный цилиндрический РВСП-700, 76575-19

Назначение

Резервуар стальной вертикальный цилиндрический РВСП-700 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара стального вертикального цилиндрического РВСП-700 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуар стальной вертикальный цилиндрический РВСП-700 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.

Резервуар стальной вертикальный цилиндрический РВСП-700 с заводским номером 19 расположен на территории АО "ННК-Амурнефтепродукт", резервуарный парк, Тыгдинская нефтебаза, 676150, ст. Тыгда, ул. Станционная, 66.

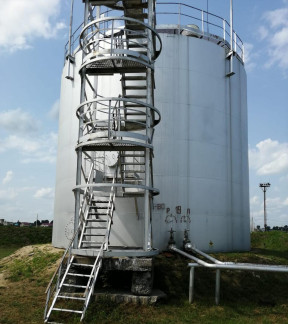

Общий вид резервуара стального вертикального цилиндрического РВСП-700 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВСП-700

Пломбирование резервуара стального вертикального цилиндрического РВСП-700 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.

Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.

Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.

Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

Линейка измерительная металлическая, регистрационный № 20048-05.

Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСП-700

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
