| Номер в госреестре | 76583-19 |
| Наименование СИ | Барометры цифровые |
| Обозначение типа СИ | MSB780, MSB780X |
| Изготовитель | Общество с ограниченной ответственностью «МикроСтеп-МИС» (ООО «МикроСтеп-МИС»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Барометры цифровые MSB780, MSB780Х (далее по тексту - барометры) предназначены для измерений абсолютного (атмосферного) давления.
Барометры соответствуют уровню рабочих эталонов второго разряда по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па».
Принцип действия барометров основан на осциллирующей трубке, частота колебаний которой зависит от давления воздуха внутри. Использование другого газа в качестве рабочей среды под давлением будет давать неправильные показания. Осциллирующая трубка находится в вакууме. Воздух под давлением поступает внутрь трубки. Магнитные преобразователи определяют частоту колебания цилиндра и регистрируют выходной сигнал. Частотный преобразователь преобразует поступающие сигналы в цифровые коды. Цифровые коды поступают в контроллер, который вычисляет значение измеренного давления.
Конструктивно барометры выполнены в виде единого корпуса, в котором находятся измерительный первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора.
Барометры выпускаются в 7 модификациях: стандартная версия с одним преобразователем давления - MSB780; расширенная версия, позволяющая использовать до трех преобразователей давления в одном корпусе - MSB780X. Модификация MSB780X может быть оснащена электронным сенсорным дисплеем для вывода информации (код заказа дополняется индексом «D» (1D, 2D, 3D). Наличие встроенного в барометры сенсорного дисплея позволяет непосредственно наблюдать измеряемое фактическое значение давления, просмотр тенденции и графиков и проводить настройку барометра.
Барометры выпускают с тремя цифровыми интерфейсами (SDI-12, RS-232, RS-485) и с аналоговым выходом напряжения в диапазоне от 0 до 10 В.
По умолчанию в качестве единиц измерений давления используются гПа. При необходимости в качестве единиц измерений могут быть использованы: Па, кПа, бар, мбар, торр, мм рт.ст, дюймы вод. ст., psi и др.
Пломбирование барометров не предусмотрено. Общий вид барометров представлен на рисунках 1-2.

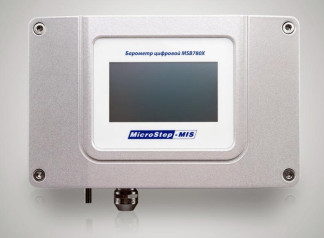

Рисунок 1 - Общий вид барометров Рисунок 2 - Общий вид барометров
цифровых модификаций MSB780, MSB780X цифровых модификаций MSB780X с без дисплея дисплеем
Программное обеспечение (ПО) барометра состоит из встроенного ПО «MSB780 firmware».
ПО барометра выполняет следующие функции: считывание измерительной информации, хранение коэффициентов коррекции, преобразование полученной информации с учетом коэффициентов коррекции и передачу результата измерений.
Влияние ПО барометра учтено при нормировании метрологических характеристик. Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «низкий» для барометров цифровых MSB780, MSB780Х.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) ПО | Значение |
| Встроенное | |
| Идентификационное наименование ПО | MSB780 firmware |
| Номер версии (идентификационный номер) ПО | не ниже v.099 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного (атмосферного) давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления*, гПа | ±0,15 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений абсолютного (атмосферного) давления, вызванной изменением температуры нормальных условий окружающего воздуха на каждые 10 °С, гПа | ±0,05 |
| *Примечание: данная характеристика учитывает гистерезис и нелинейность показаний барометра. | |
| Наименование характеристики | Значение | |
| MSB780 | MSB780X | |
| Количество преобразователей | 1 | от 1 до 3 |
| Интерфейс вывода измерительной информации | SD] RS- RS- аналоговый вы | [-12 232 485 од от 0 до 10 В |
| Разрешение, гПа | 0,001 | |
| Габаритные размеры барометра, мм, не более - длина - ширина - высота | 140 90,4 57 | 125 100.5 79.5 |
| Масса барометра, г, не более | 950 | 1350 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, гПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - с дисплеем - без дисплея - относительная влажность, % - атмосферное давление, гПа | от -45 до +60 от 0 до 100 от 50 до 1100 | от -10 до +60 от -45 до +60 от 0 до 100 от 50 до 1100 |
| Напряжение питания постоянного тока, В | от 5 до 35 | |
| Ток источника питания (при напряжении 12 В), мА, не более | 96 | |
| Потребляемая мощность, Вт, не более | 4,0 | |
| Средняя наработка на отказ, ч | 10000 | |
| Долговременная стабильность, гПа/год | ±0,05 | |
| Средний срок службы, лет | 8 | |
наносится способом наклейки или иным способом на корпус барометра, типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Барометр цифровой | MSB780 или MSB780X | 1 шт. |
| Паспорт | РЕУС.406229.003 ПС | 1 экз. |
| Руководство по эксплуатации | РЕУС.406229.003 РЭ | 1 экз. |
| Методика поверки | МП 231-0068-2019 | 1 экз. |
осуществляется по документу МП 231-0068-2019 «ГСИ. Барометры цифровые MSB780, М8Б780Х. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 июня 2019 г.
Основные средства поверки:
Барометр образцовый переносной БОП-1М, диапазон измерений абсолютного давления от 300 до 1100 гПа, пределы допускаемой абсолютной погрешности ±10 Па (регистрационный номер 26469-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт (раздел поверки).
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па»
Приказ № 436 от 19.10.2015 Минприроды России «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
