| Номер в госреестре | 76587-19 |
| Наименование СИ | Системы контроля сопротивления изоляции |
| Обозначение типа СИ | Vigilohm IM |
| Изготовитель | "Schneider Electric India (P) Ltd.", Индия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля сопротивления изоляции Vigilohm IM (далее - системы контроля) предназначены для измерений электрического сопротивления изоляции в сетях переменного тока с изолированной нейтралью и в сетях постоянного тока, а также для измерений электрической емкости.
Принцип действия систем контроля основан на том, что к контролируемой сети прикладывается измерительное напряжение относительно земли и измеряется сила электрического тока, протекающего через источник измерительного напряжения, и электрическое сопротивление изоляции. Системы контроля представляют собой цифровые устройства непрерывного контроля электрической изоляции для низковольтных энергосистем с незаземленной нейтралью. Корпус выполнен из термопластика, монтаж осуществляется на задней панели прибора.
Системы контроля снабжены шестью клеммными колодками и оснащены дисплеем, клавишами управления и индикаторами на лицевой панели. Системы контроля имеют режим измерения электрического сопротивления, позволяют обнаруживать нарушения электрической изоляции (снижения её сопротивления относительно заданного порогового значения) с помощью устройств для локализации неисправностей изоляции IFL12 (далее - устройства IFL12). Устройства IFL12 представляют собой 12-канальные локализаторы неисправностей электрической изоляции незаземленных электрических систем с напряжением до 1000 В (в зависимости от модификации) для обнаружения и индикации неисправности электрической изоляции в соответствии с установленным значением срабатывания звуковых и световых сигналов. Системы контроля обладают функцией индикации паразитной электрической емкости утечки на землю и соответствующего импеданса, передачи данных по каналу Modbus RS-485, ведения журнала регистрации нарушений электрической изоляции, аварийной и предупредительной сигнализацией неисправности.
Системы контроля выпускаются в следующих модификациях: IM400, IM400L, IM400C, IM400THR, IM400LTHR, IM10, IM10-H, IM20, IM20-H, IM15H, отличающихся диапазонами измерений электрического сопротивления изоляции, возможностью измерения электрической емкости, параметрами электропитания и условиями эксплуатации.
Устройства IFL12 выпускаются в следующих модификациях: IFL12, IFL12H, IFL12L, IFL12C, IFL12LMC, IFL12MC, IFL12MCT, IFL12LMCT, отличающихся напряжением контролируемых энергосистем, параметрами электропитания и условиями эксплуатации.

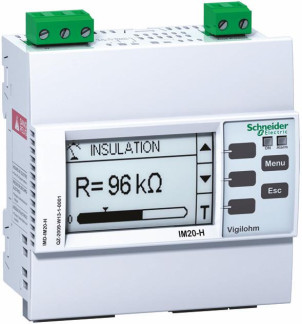

Общий вид систем контроля с указанием мест пломбирования и нанесения знака поверки представлен на рисунке 1. Общий вид устройств IFL12 представлен на рисунке 2.
б) модификации IM400, IM400L, IM400C, IM400THR, IM400LTHR
L
Системы контроля имеют встроенное программное обеспечение (далее по тексту - ПО), которое выполняет функции сбора, обработки, хранения, передачи и отображения измеренных данных. Метрологические характеристики систем контроля нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО систем контроля представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| IM400, IM400L, IM400C, IM400THR, IM400LTHR | IM10, IM10-H, IM20, IM20-H, IM15H | IFL12 | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер ПО), не ниже | v3.0.11 | v2.1.2 | v0.0.7.21 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики систем контроля сопротивления изоляции модификаций IM400, IM400L, IM400C, IM400THR, IM400LTHR_
| Наименование характеристики | Значение | ||
| IM400 IM400L | IM400C | IM400THR IM400LTHR | |
| Диапазон измерений электрического сопротивления изоляции | от 10 Ом до 1 МОм | ||
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % | ±15 | ||
| Диапазон измерений электрической емкости, мкФ | от 0,1 до 500 | от 0,1 до 500 от 0,1 до 5500 | - |
| Пределы допускаемой относительной погрешности измерений электрической емкости, % | ±5 | - | |
Таблица 3 - Метрологические характеристики систем контроля сопротивления изоляции моди-
| фикаций IM10, IM10-H, IM20, IM20-H, IM15H | ||
| Наименование характеристики | Значение | |
| IM10 IM20 | IM10-H IM20-H IM15H | |
| Диапазон измерений электрического сопротивления изоляции | от 0,1 кОм до 10 МОм | |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % | ±5 | |
| Диапазон измерений электрической емкости, мкФ | от 0,1 до 40 | - |
| Пределы допускаемой относительной погрешности измерений электрической емкости, % | ±5 | - |
Таблица 4 - Основные технические характеристики систем контроля сопротивления изоляции модификаций IM400, IM400L, IM400C, IM400THR, IM400LTHR_
| Наименование характеристики | Значение |
| Диапазон показаний электрического сопротивления изоляции | от 10 Ом до 10 МОм |
| Параметры контролируемой сети: - напряжение переменного тока при подключении к нейтрали, В - напряжение переменного тока при подключении к фазе, В - напряжение постоянного тока, В - частота переменного тока, Гц - предельная электрическая емкость сети, мкФ: - для модификаций IM400, IM400L - для модификации Ш400С | до 830 до 480 до 480 от 45 до 440 500 5500 |
| Рабочие условия измерений: - температура окружающего воздуха, °C - для модификаций IM400, IM400L, IM400THR, IM400LTHR - для модификации IM400C - относительная влажность воздуха, %, не более - для модификаций IM400, IM400L, IM400THR, IM400LTHR - для модификации IM400C - максимальная высота над уровнем моря, м | от -25 до +55 от -25 до +70 92 95 3000 |
| Параметры электрического питания: - напряжение постоянного тока, В - для модификаций IM400, IM400C, IM400THR - для модификаций IM400L, IM400LTHR - напряжение переменного тока, В - для модификаций IM400, IM400C, IM400THR - частота переменного тока, Г ц | от 85 до 506 от 20,4 до 55,2 от 85 до 506 50; 60; 400 |
| Потребляемая мощность, В А, не более | 25 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 160х123х90 |
| Масса, кг, не более | 0,75 |
| Средний срок службы, лет | 40 |
| Средняя наработка на отказ, ч | 300000 |
Таблица 5 - Основные технические характеристики систем контроля сопротивления изоляции модификаций IM10, IM10-H, IM20, IM20-H, IM15H_
| Наименование характеристики | Значение |
| Параметры контролируемой сети: - напряжение переменного тока при подключении к нейтрали, В - напряжение постоянного тока, В - частота переменного тока, Гц | до 264,5 до 264,5 50; 60 |
| Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - максимальная высота над уровнем моря, м | от -25 до +55 92 3000 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц | от 125 до 250 от 110 до 230 от 45 до 440 |
| Потребляемая мощность, В • А, не более | 12 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 96х110х59 |
| Масса, кг, не более | 0,25 |
| Средний срок службы, лет | 40 |
| Средняя наработка на отказ, ч | 300000 |
| Наименование характеристики | IFL12 | IFL12H | IFL12L | IFL12C | IFL12LMC | IFL12MC | IFL12MCT | IFL12LMCT |
| Параметры контролируемой сети: | ||||||||
| - напряжение переменного тока, В | до 1000 | до 230 | до 1000 | до 1000 | до 830 | до 830 | до 830 | до 830 |
| - напряжение постоянного тока, В | до 1000 | до 230 | до 1000 | до 1000 | до 480 | до 480 | до 480 | до 480 |
| - частота переменного тока, Гц | от 45 до 65 | от 45 до 65 | от 45 до 65 | от 45 до 65 | от 45 до 440 | от 45 до 440 | от 45 до 440 | от 45 до 440 |
| - предельная электрическая емкость сети, мкФ | 150 | 5 | 150 | 150 | 150 | 150 | 150 | 150 |
| Рабочие условия измерений: | ||||||||
| - температура окружающего | от -25 до | от -25 до | от -25 до | от -25 до | от -25 до | от -25 до | от -25 до | от -25 до |
| воздуха, °С | +55 | +70 | +55 | +70 | +55 | +55 | +55 | +55 |
| - относительная влажность воздуха, | ||||||||
| %, не более | 92 | 95 | 92 | 95 | 92 | 92 | 95 | 95 |
| - максимальная высота над уровнем | ||||||||
| моря, м | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Параметры электрического питания: | ||||||||
| - напряжение постоянного тока, В | от 85 до | от 110 до | от 20,4 до | от 85 до | от 20,4 до | от 85 до | от 85 до | от 20,4 до |
| 506 | 230 | 55,2 | 506 | 55,2 | 506 | 506 | 55,2 | |
| - напряжение переменного тока, В | от 85 до | от 125 до | - | от 85 до | - | от 85 до | от 85 до | - |
| 506 | 250 | 506 | 506 | 506 | ||||
| - частота переменного тока, Г ц | 50; 60 | 50; 60 | - | 50; 60 | - | 50; 60 | 50; 60 | - |
| Потребляемая мощность, не более: | ||||||||
| - при питании постоянным током, В-А | 20 | 10 | 8 | 26 | 12 | 26 | 26 | 12 |
| - при питании переменным током, Вт | 6 | 14 | - | 10 | - | 10 | 10 | - |
| Габаритные размеры | ||||||||
| (ширинахвысотахглубина), мм, | 108х96х59 | 108х96х59 | 108х96х59 | 108х96х59 | 108х96х59 | 108х96х59 | 108х96х59 | 108х96х59 |
| не более | ||||||||
| Масса, кг, не более: | 0,51 | 0,55 | 0,51 | 0,51 | 0,51 | 0,51 | 0,51 | 0,51 |
| Тропическое исполнение | - | - | - | - | - | - | + | + |
| Средний срок службы, лет | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Средняя наработка на отказ, ч | 300000 | 300000 | 300000 | 300000 | 300000 | 300000 | 300000 | 300000 |
наносится на табличку с техническими данными системы контроля.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система контроля сопротивления изоляции Vigilohm IM | - | 1 шт. |
| Устройство для локализации неисправностей изоляции IFL12 | - | от 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-124-19 | 1 экз. |
| Клеммные колодки | - | от 1 шт.* |
| * Количество может отличаться в зависимости от модификации и заказа. | ||
осуществляется по документу ИЦРМ-МП-124-19 «Системы контроля сопротивления изоляции Vigilohm IM. Методика поверки», утвержденному ООО «ИЦРМ» 23.08.2019 г.
Основные средства поверки:
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
- магазин сопротивления измерительный постоянного тока Р4001 (регистрационный номер в Федеральном информационном фонде 2508-69);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на лицевую стенку системы контроля, как показано на рисунке 1.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 57 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
