| Номер в госреестре | 76591-19 |
| Наименование СИ | Акселерометры пьезоэлектрические |
| Обозначение типа СИ | 301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры пьезоэлектрические моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11 (далее - акселерометры) предназначены для измерений и передачи размера единиц параметров вибрации ниже стоящим эталонам методом сличения. Акселерометры используются в качестве эталонных преобразователей.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента и основания, жестко между собой соединенными, и закрытого корпуса. В корпусе акселерометра модели 356В11 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
У акселерометров моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200 пьезоэлементом является кварц, у модели 356В11 керамика.
Акселерометры моделей 353В17, 356В11 и 080А200 имеют встроенный кабель.
Акселерометры данных моделей объединяет одинаковый принцип действия и назначение. Различие моделей акселерометров заключаются в диапазоне измерений, коэффициенте преобразования, частотном диапазоне и конструктивном исполнении корпуса.
Акселерометры выпускаются под торговым знаком «PCB».

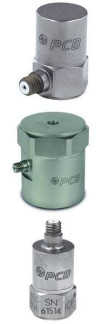

Общий вид акселерометров пьезоэлектрических моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11 приведен на рисунках 1-2.
Пломбирование акселерометров не предусмотрено.
353В17 356В11 080А200
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 301А10; 301А11 | 394А10; 394А11 | 301М26 | |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 490 | от 0,02 до 98 | |
| Диапазон рабочих частот, Гц | от 0,5 до 20000 | от 0,1 до 7000 | |
| Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м/с ) | 10,2 | 51 | |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±2 | ±0,5 | ±10 |
| Нестабильность коэффициента преобразования, %, не более | 0,1 | ||
| Пределы отклонения относительного коэффициента поперечного преобразования, % | ±3 | ||
| Пределы отклонения нелинейности амплитудной характеристики, % | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±2 %, Гц | от 5,0 до 5000 | от 5,0 до 2000 | |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±5 %, Гц | от 0,5 до 5,0 св.5000 до 10000 | от 0,1 до 5,0 св. 2000 до 3500 | |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±10 %, Гц | св. 10000 до 20000 | _ | |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±3 дБ, Гц | _ | св. 3500 до 7000 | |
| Резонансная частота, кГц, не менее | 35 | 14 | |
| Наименование характеристики | Значение | |||
| 353В03; 353В04 | 353В17 | 080А200 | 356В11 | |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 4900 | |||
| Диапазон рабочих частот, Гц | от 0,35 до 20000 | от 2,0 до 20000 | от 1,0 до 20000 | |
| Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м/с2) | 1,02 | |||
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±5 | ±10 | ||
| Нестабильность коэффициента преобразования, %, не более | 0,1 | |||
| Пределы отклонения относительного коэффициента поперечного преобразования, % | ±5 | |||
| Пределы отклонения нелинейности амплитудной характеристики, % | ±1 | |||
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±2 %, Гц | от 5,0 до 5000 | от 5,0 до 5000 | от 5,0 до 5000 | - |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±5 %, Гц | от 1,0 до 5,0 св. 5000 до 7000 | от 1,0 до 5,0 св. 5000 до 10000 | от 2,0 до 5,0 св. 5000 до 10000 | от 2,0 до 7000 |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±10 %, Гц | от 0,7 до 1,0 св. 7000 до 11000 | от 0,7 до 1,0 св. 10000 до 17000 | св. 10000 до 17000 | от 1,0 до 2,0 св. 7000 до 10000 |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±1 дБ, Гц | - | от 0,35 до 0,7 св. 17000 до 20000 | св. 17000 до 20000 | - |
| Диапазон рабочих частот с неравномерностью АЧХ в пределах ±3 дБ, Гц | от 0,35 до 0,7 св. 11000 до 20000 | - | - | св. 10000 до 20000 |
| Резонансная частота, кГц, не менее | 38 | 70 | 55 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| 301А10; 301А11; 394А10, 394А11 | 301М26 | 353В03 | |
| Габаритные размеры, (диаметр; высота), мм, не более | 30,2; 38,1 | 12,7; 20,6 | |
| Масса, г, не более | 176,0 | 184,0 | 10,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +25 | ||
| Средняя наработка на отказ, ч | 10 000 | ||
| Средний срок службы, лет | 10 | ||
| Наименование характеристики | Значение | ||
| 353В04 | 353В17 | 080А200 | |
| Габаритные размеры, (диаметр; высота), мм, не более | 12,7; 29,0 | 15,0; 7,2 | 36,8; 29,2 |
| Масса, г, не более | 10,5 | 1,7 | 50,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +25 | ||
| Средняя наработка на отказ, ч | 10 000 | ||
| Средний срок службы, лет | 10 | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| 356В11 | |
| Габаритные размеры, (длина; ширина; высота), мм, не более | 10,2; 10,2; 10,2 |
| Масса, г, не более | 4,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +25 |
| Средняя наработка на отказ, ч | 10 000 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр пьезоэлектрический | Исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2520-083-2019 | 1 экз. |
осуществляется по документу МП 2520-083-2019 «ГСИ. Акселерометры пьезоэлектрические моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2019 г. Основные средства поверки:
- вторичный эталон по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
- система для измерения установочных резонансов вибропреобразователей, рег. № 30797-05. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в руководство по эксплуатации.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы PCB Piezotronics, Inc., США
