Номер в госреестре | 76592-19 |
Наименование СИ | Устройства для распределения теплопотребления |
Обозначение типа СИ | JOYH100 |
Изготовитель | ?ма "Zhejiang Joy Electronic Technology Co., Ltd.", Китай |
Год регистрации | 2019 |
Срок свидетельства | 15.11.2024 |
МПИ (интервал между поверками) | 10 лет |
Описание типа | скачать |
Методика поверки | скачать |
Устройства для распределения теплопотребления JOYH100 (далее - распределители) предназначены для измерения температуры поверхности отопительного прибора и окружающего воздуха в помещении и вычисления безразмерной интегральной величины, соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.
Принцип действия распределителя основан на измерении температуры поверхности отопительного прибора и окружающего воздуха в помещении и вычисления безразмерной интегральной величины, пропорциональной теплу, рассеиваемому за период отсчета отопительным прибором.
Безразмерная интегральная величина Е вычисляется в соответствии с алгоритмом:
где 1:опр - температура поверхности отопительного прибора измеренная распределителем, °С;
1:окр - температура окружающего воздуха измеренная распределителем или условно постоянное значение равное плюс 20 °С (в зависимости от режима измерений), °С; т - время, ч.
Распределители состоят из двух датчиков температуры (датчик температуры отопительного прибора и датчик температуры окружающего воздуха) и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает в свой состав микропроцессор, энергонезависимую память и жидкокристаллический дисплей. На жидкокристаллический дисплей распределителя отображается значение безразмерной интегральной величины, сообщения об ошибках, в том числе предупреждение о разряде батареи. В зависимости от исполнения распределитель оснащен беспроводным интерфейсом связи: инфракрасный порт или радиоканал (частота 868 МГц по протоколу передачи данных Wireless MBus), для передачи измерительной информации на внешние устройства.
При монтаже распределителя датчик температуры отопительного прибора закрепляется на тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного крепежа. Демонтаж распределителя с отопительного прибора возможен только после разрушения пломбы и механической защелки (однократного применения, предназначенной для идентификации факта несанкционированного доступа). Факт разрушения механической защелки регистрируется и кодируется в виде ошибки, которая выводится на дисплей распределителя.

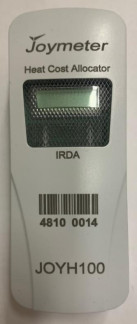

Общий вид распределителей и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок - 1 Общий вид и схема пломбировки распределителей
Распределители имеют встроенное программное обеспечение (ВПО). ВПО устанавливается (прошивается) в микроконтроллер при изготовлении. В процессе эксплуатации ВПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ВПО предназначено для сбора, преобразования, обработки, отображения на дисплее распределителя и передачи на внешние устройства результатов измерений и диагностической информации.
Нормирование метрологических характеристик распределителей проведено с учетом влияния ПО.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | MASK |
Номер версии (идентификационный номер) | не ниже 1 |
Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
1 | 2 | |
Режим измерений | 1 | 2 |
Стартовая температура измерений, °С | 1-опр — 25 | 5 S Л1 £ S Л1 р - п р оп ^ о |
Условно постоянное значение 1окр, °С | 20 | - |
Диапазон измерений датчиков температуры, °С: - 1опр - ^юкр. | от +10 до +105 | от +10 до +105 от +5 до +50 |
1 | 2 |
Пределы допускаемой относительной погрешности | |
интегральной величины Е, %: | |
- для 5 °С < Оопр - 1окр) < 10 °С | ±12 |
- для 10 °С < (1«пр - W) < 15 °С | ±8 |
- для 15 °С < Оопр - 1окр) < 40 °С | ±5 |
- для 40 С < (1опр - 1окр) | ±3 |
* режим измерений при вычислении безразмерной интегральной величины: | |
1 - используются измеренное значение 1;опр, а 1;окр=20 °С; 2 - используются измеренные значений | |
1;опр и 1;окр, где 1;опр - температура поверхности отопительного прибора, 1окр - температура | |
окружающего воздуха в помещении. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Напряжение встроенного элемента питания, В | 3 |
Срок службы встроенного элемента питания, лет, не менее | 10 |
Рабочие условия эксплуатации: - группа исполнения по ГОСТ Р 52931-2008 | В4 |
Габаритные размеры, мм, не более: | |
- длина | 100 |
- ширина | 40 |
- высота | 32 |
Масса, г, не более | 60 |
Срок службы, лет, не менее | 12 |
Средняя наработка на отказ, ч | 180000 |
наносится на переднюю панель распределителя и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность распределителей
Наименование и обозначение | Обозначение | Количество |
Устройство для распределения теплопотребления | JOYH100* | 1 шт. |
Устройство для распределения теплопотребления JOYH100. Руководство по эксплуатации | 1 экз. | |
Устройство для распределения теплопотребления JOYH100. Паспорт | - | |
ГСИ. Устройства для распределения теплопотребления JOYH100. Методика поверки | МТТКЛ 0274 МП | 1 экз. на партию |
* Исполнение распределителя определяется договором на поставку. |
осуществляется по документу МЦКЛ.0274.МП «ГСИ. Устройства для распределения теплопотребления JOYH100. Методика поверки» утвержденному ЗАО КИП «МЦЭ»
14.06.2019 г.
Основные средства поверки:
- измеритель температуры многоканальный прецизионный МИТ8, рег. № 19736-11;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация ZHEJIANG JOY ELECTRONIC TECHNOLOGY Co., Ltd
