Государственный реестр средств измерений

Тахеометры электронные GeoMax Zoom70, 76595-19

76595-19
Тахеометры электронные GeoMax Zoom70 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Карточка СИ
Номер в госреестре 76595-19
Наименование СИ Тахеометры электронные
Обозначение типа СИ GeoMax Zoom70
Изготовитель "GeoMax AG", Швейцария
Год регистрации 2019
Срок свидетельства 15.11.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные GeoMax Zoom70 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Тахеометры электронные GeoMax Zoom70 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.

Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 658 нм, мощность - 0,34/4,8 мВт, класс 1/3R (при измерении в отражательном/диффузном режиме), в соответствии с ГОСТ IEC 608251-2013.

Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена кнопочная панель управления с цветным дисплеем. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порты mini-USB, USB и слот для карт типа SD. За дисплеем на вращающейся части расположен серийный порт RS-232.

В нижней части тахеометров электронных расположен встроенный лазерный отвес.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

Выпускается в шести модификациях, которые различаются погрешностью измерений углов и диапазоном измерений расстояний.

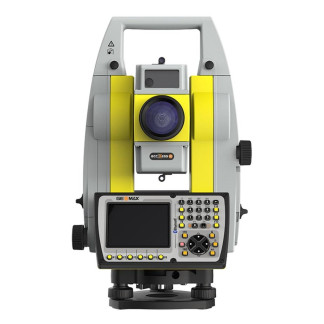

Общий вид тахеометров электронных представлен на рисунке 1.

Рисунок 1 - Общий вид тахеометров электронных GeoMax Zoom70

Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.

Программное обеспечение

Тахеометры имеют встроенное полевое программное обеспечение (далее - ПО) «GeoMax ToolKit», «X-PAD Ultimate Survey TPS», «X-Pad Field «TPS Standard», «GeoMax FIELDGenius8 Premium Edition», устанавливаемое во внутреннюю память тахеометров, работающих на базе ОС Windows CE, или на внешнее устройство управления тахеометров (контроллер), работающего на базе ОС Windows CE или ОС Android. ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

GeoMax

ToolKit

X-PAD Ultimate Survey TPS

X-Pad Field «TPS Standard»

GeoMax FIELDGenius8 Premium Edition

Номер версии (идентификационны й номер ПО), не ниже

1.01.27

4.0

3.0

8.0

Цифровой идентификатор ПО

595D865A

9A7E5A29

E2F255B2

C4ACFE31

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

GeoMax Zoom70 5'' А10

GeoMax Zoom70 2'' А10

GeoMax Zoom70 1'' А10

GeoMax Zoom70 5'' А5

GeoMax Zoom70 2'' А5

GeoMax Zoom70 1'' А5

Диапазон компенсации компенсатора, ', не менее

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, "

±1,5

±0,5

±0,5

±1,5

±0,5

±0,5

Диапазон измерений:

-    углов, °

-    расстояний, м:

-    отражательный режим

-    отражательный режим увеличенной дальности

-    диффузный режим

от 0 до 360

от 1,5 до 3500,0 / от 1,5 до 5400,01) от 5 до 10000

от 1,5 до 1000,0 | от 1,5 до 500,0

Дискретность отсчитывания измерений:

-    углов, "

-    расстояний, мм

0,1

1

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±10

±4

±2

±10

±4

±2

Допускаемая средняя квадратическая погрешность измерений углов, "

5

2

1

5

2

1

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим (на призму)

-    отражательный режим увеличенной дальности

-    диффузный режим

±2-(1,0+1,

±2-(5+2-

±2-(2+2-10-6-D)2)

±2-(4+2-10-6-D)3)

где D - измеряемо

5-10-6-D)

10-6-D)

±2-(2+2-10-6-D) е расстояние, мм

Наименование характеристики

Значение

Модификация

GeoMax Zoom70 5'' А10

GeoMax Zoom70 2'' А10

GeoMax Zoom70 1'' А10

GeoMax Zoom70 5'' А5

GeoMax Zoom70 2'' А5

GeoMax Zoom70 1'' А5

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим (на призму)

-    отражательный режим увеличенной дальности

-    диффузный режим

1,0+1,5-1

5+2-10

2+2-10-6-D2)

4+2-10-6-D3)

где D - измеряемое

0-6-D

-6-D

2+2-10-6-D расстояние, мм

1)    - отражательный режим на три призмы

2)    - в диапазоне измерений от 1,5 до 500,0 м включ.

3)

- в диапазоне измерений св. 500 до 1000 м включ.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не более

1,5

Цена деления круглого установочного уровня, '/мм, не более

6/2

Объем внутренней памяти, ГБайт

1

Напряжение питания постоянного тока, В:

-    для внутреннего аккумулятора

-    для внешнего аккумулятора

7,4

от 11,5 до 13,5

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры (ШхГхВ), мм, не более

226x203x328

Масса без аккумулятора, кг, не более

5,3

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Тахеометр электронный (модификация в соответствии с заказом потребителя)

1

Стилус для сенсорного экрана

-

2

Набор инструментов для юстировки

-

1

Транспортировочный кейс

-

1

Аккумулятор

-

1

Зарядное устройство

-

1

Кабель передачи данных mini-USB

-

1

Карта памяти SD

-

1

Методика поверки

МП АПМ 26-19

1

Руководство по эксплуатации на русском языке

-

1

Поверка

осуществляется по документу МП АПМ 26-19 «Тахеометры электронные GeoMax Zoom70. Методика поверки», утверждённому ООО «Автопрогресс-М» «20» мая 2019 г.

Основные средства поверки:

-    стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);

-    рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2482

Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831

Техническая документация «GeoMax AG», Швейцария
