Резервуары вертикальные стальные цилиндрические РВС-3000, 76598-19

Назначение

Резервуары вертикальные стальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары РВС-3000 представляют собой стальные сварные вертикальные конструкции цилиндрической формы рулонного типа с плоскими днищами и каркасными, щитовыми крышами без понтона. Тип резервуаров - вертикальные стальные цилиндрические. Цилиндрическая стенка резервуаров состоит из 8 цельносварных поясов рулонной сборки.

Резервуары оборудованы шахтной лестницей, технологическими люками и приемораздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Заполнение и опустошение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.

Тип размещения - наземный. Фундамент резервуаров РВС-3000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории склада ГСМ участка «Певек» ГУП ЧАО «Чукотснаб» по адресу: 689400, Чукотский автономный округ, Чаунский район, г. Певек, ул. Набережная, д. 30.

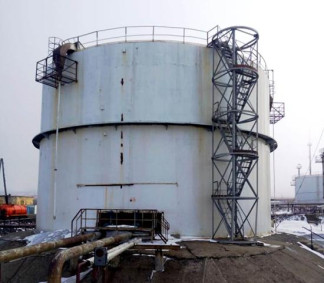

Общий вид резервуаров вертикальных стальных цилиндрических РВС-3000 с зав.№№ СЗ-22, СЗ-24, СЗ-37 представлен на рисунках 1-2.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег.№ 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,00^+0,03) мм (рег.№ 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);

-    линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-3000

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
