| Номер в госреестре | 76600-19 |
| Наименование СИ | Преобразователи перемещений (деформаций) контактные |
| Обозначение типа СИ | MFX |
| Изготовитель | Компания "Tinius Olsen, Ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещений (деформаций) контактные MFX (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из оптического растрового датчика перемещений с двумя захватами, устанавливаемыми на испытываемом образце. Датчик помещен в корпус. Первоначальное позиционирование захватов, а также их фиксация на образце производятся автоматически с помощью электропривода.
Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой электрический сигнал, пропорциональный удлинению образца. Полученный сигнал передается на компьютер.

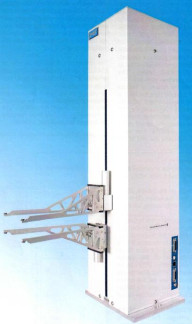

Общий вид преобразователей приведен на рисунке 1.
Преобразователи выпускаются в двух модификациях MFX-200 и MFX-500, отличающихся диапазоном измерений, массой и габаритными размерами.
Преобразователи работают в составе машин испытательных «Tinius Olsen». Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| MFX-200 | MFX-500 | |
| Диапазон измерений перемещений, мм | от 0 до (200 - Ьб) | от 0 до (500 - Ьб) |
| Базовая длина (Ьб), мм | от 10 до 200 | от 10 до 500 |
| Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 0 до 1 мм включ., мкм | ±5 | ±5 |
| - относительной в диапазоне св. 1 мм до верхнего предела измерений, % | ±0,5 | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| MFX-200 | MFX-500 | |
| Толщина испытываемого образца, мм, не более | 70 | |
| Габаритные размеры, мм, не более | ||
| - ширина | 214 | 214 |
| - глубина | 190 | 190 |
| - высота | 766 | 936 |
| Масса, кг, не более | 24 | 30 |
| Напряжение питания постоянного тока, В | ±5 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 30 до 80 | |
наносится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь перемещений (деформаций) контактный | MFX (модификация по заказу) | 1 шт. |
| Кабель питания | 1 шт. | |
| Кабель информационный | 1 шт. | |
| Кронштейн | 1 компл. | |
| Захваты | 1 компл. | |
| Программное обеспечение | Horizon | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-6198-445-2019 | 1 экз. |
осуществляется по документу РТ-МП-6198-445-2019 «ГСИ. Преобразователи перемещений (деформаций) контактные MFX. Методика поверки», утвержденному ФБУ «Ростест-Москва»
23.07.2019 г.
Основное средство поверки:
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация компании «Tinius Olsen, Ltd.»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
