| Номер в госреестре | 76606-19 |
| Наименование СИ | Твердомеры Роквелла |
| Обозначение типа СИ | ТР Tochline |
| Изготовитель | Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г.Иваново |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Роквелла ТР Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры Роквелла ТР Tochline выпускаются в следующих модификациях: ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой. Твердомеры ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline реализуют шкалы Роквелла и Супер-Роквелла, остальные - только шкалы Роквелла.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-9.
место расположения пломбы изготовителя
I
W
место нанесения знака утверждения типа
* *
Г\
место нанесения знака утверждения типа
место нанесения знака утверждения типа
• *
ТР 5018М-01С Tochline, ТРС 5019М-01С Tochline
ТР 5018М-01 Tochline, ТРС 5019М-01 Tochline
f

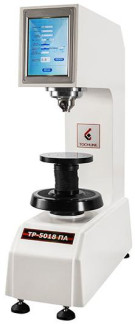

Рисунок 7 - Общий вид твердомеров ТР 5008А Tochline
Пломбирование твердомеров ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline не предусмотрено.
Программное обеспечение (ПО) твердомеров ТРС 5019ПА Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tochline ТР |
| Номер версии (идентификационный номер) ПО | не ниже v 1.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Шкалы твердости | Нагрузки, Н | Пределы допустимого отклонения нагрузок, % | ||
| основная | предварительная | предварительной нагрузки | основных нагрузок | |
| Шкала Роквелла | ||||
| HRA | 588,4 | 98,07 | ±2,0 | ±0,5 |
| HRB | 980,7 | |||
| HRC | 1471 | |||
| Шкалы твердости | Нагрузки, Н | Пределы допустимого отклонения нагрузок, % | ||
| основная | предварительная | предварительной нагрузки | основных нагрузок | |
| Шкала Супер-Роквелла | ||||
| HR15N | 147,1 | 29,42 | ±2,0 | ±0,66 |
| HR30N, HR30T | 294,2 | |||
| HR45N | 441,3 | |||
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
| Шкалы твердости | Диапазоны измерения твердости | Пределы допускаемой абсолютной погрешности |
| Шкала Роквелла | ||
| HRA | от 70 HRA до 93 HRA включ. | ±1,2 HRA |
| HRB | от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ. | ±3,0 HRB ±2,0 HRB |
| HRC | от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. | ±2,0 HRC ±1,5 HRC ±1,0 HRC |
| Шкала Супер-Роквелла | ||
| HR15N | от 70 HR15N до 94 HR15N включ. | ±1,0 HR15N |
| HR30N | от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ. | ±2,0 HR30N ±1,0 HR30N |
| HR45N | от 40 HR45N до 78 HR45N включ. | ±2,0 HR45N |
| HR30T | от 45 HR30T до 70 HR30T * от 70 HR30T до 82 HR30T включ. | ±3,0 HR30T ±2,0 HR30T |
| Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон - метрологические характеристики действительны для 5 измерений | ||
Таблица 4 - Основные технические характеристики твердомеров
| Значение | ||||
| Наименование характеристики | ТР 5018М | ТР 5018МС, ТРС 5019МС | ТР 5018M-01 | ТРС 5019М-01 |
| Рабочие условия эксплуатации: | ||||
| -температура окружающего воздуха, °С | от +15 до +35 | |||
| - относительная влажность | ||||
| окружающего воздуха, %, не более | 80 | |||
| Параметры электропитания: | ||||
| - напряжение переменного тока, В | - | от 207 до 253 | ||
| - частота переменного тока, Гц | от 49,8 до 50,2 | |||
| *Габаритные размеры, мм, не более: - длина | 470 | 460 | 520 | 520 |
| - ширина | 240 | 230 | 240 | 215 |
| - высота | 630 | 660 | 700 | 700 |
| *Масса, кг, не более | 65 | 85 | 55 | 80 |
| Наименование характеристики | Значение | |||
| ТР 5018M-01Q ТР 5018ПАС, ТРС 5019М-01С, ТРС 5019ПАС | ТР 5008А | ТР 5008ПА, ТРС 5009ПА | ТР 5018ПА, ТРС 5019ПА | |
| Рабочие условия эксплуатации: | ||||
| -температура окружающего | ||||
| воздуха, °С | от +15 до +35 | |||
| - относительная влажность | ||||
| окружающего воздуха, %, не более | 80 | |||
| Параметры электропитания: | ||||
| - напряжение переменного тока, В | от 207 до 253 | |||
| - частота переменного тока, Гц | от 49,8 до 50,2 | |||
| *Габаритные размеры, мм, не | ||||
| более: | ||||
| - длина | 465 | 740 | 690 | 565 |
| - ширина | 240 | 230 | 280 | 220 |
| - высота | 660 | 830 | 860 | 800 |
| *Масса, кг, не более | 85 | 90 | 90 | 80 |
| Примечание: | ||||
| - параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут | ||||
| быть изменены | ||||
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 5 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Роквелла ТР Tochline | ТР Tochline * | 1 шт. |
| Сменные части | - | 1 шт. |
| Принадлежности | - | 1 шт. |
| Руководство по эксплуатации | ТР Tochline - 01 РЭ | 1 экз. |
| Методика поверки | ТР Tochline - 01 МП | 1 экз. |
| * В соответствии с заказом | ||
осуществляется по документу ТР Tochline - 01 МП «Твердомеры Роквелла ТР Tochline. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 12.07.2019.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
ТУ 265162 - 164 - 69363963 - 18 «Твердомеры Роквелла ТР Tochline. Технические условия»
| Зарегистрировано поверок | 725 |
| Поверителей | 60 |
| Актуальность данных | 21.11.2024 |
