| Номер в госреестре | 76610-19 |
| Наименование СИ | Установки переносные учета добываемой скважинной продукции |
| Обозначение типа СИ | ПУУ ДСП "Татинтек" |
| Изготовитель | ООО "Татинтек", г. Альметьевск |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек» (далее по тексту - ПУУ ДСП) предназначены для автоматизированных измерений массы скважинной жидкости, а также индикации, регистрации и хранения измеренной и обработанной информации.
Принцип действия ПУУ ДСП основан на разделении газожидкостного потока продукции нефтяных скважин на жидкостную и газовую составляющую с помощью малогабаритного гидроциклонного сепаратора (далее - сепаратора) и последующим определением массы и массового расхода скважинной жидкости. Измерение массы скважинной жидкости, отделенной в процессе сепарации, производится кориолисовым счетчиком-расходомером.
ПУУ ДСП состоят из технологического блока и контролируемого пункта «Акира» (далее по тексту - КП «Акира»).
Технологический блок состоит из сепаратора, линии измерений массы скважинной жидкости и линии отвода газа. Сепаратор конструктивно выполнен в виде вертикального цилиндра, состоящего из двух сепарационных емкостей, и предназначен для непрерывного разделения скважинной жидкости на газовую и жидкостную составляющие для последующего измерения массы жидкости в линии измерений массы скважинной жидкости. Поддержание уровня жидкости в сепараторе обеспечивается с помощью сигнализатора уровня, установленного в сепараторе, и регулирующего клапана, установленного на линии отвода газа.
КП «Акира» обеспечивает сбор данных со средств измерений (СИ), дистанционный контроль и визуальное отображение технологических параметров.
В состав ПУУ ДСП входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:
- расходомер-счетчик массовый SITRANS F C (регистрационный № 52346-12);
- датчик давления Метран-55 (регистрационный № 18375-08) или датчик давления Метран-75 (регистрационный № 48186-11);
- сигнализатор уровня жидкости ультразвуковой;
- ручной пробоотборник;
- манометр для местной индикации давления;
- обратный и регулирующий клапаны.
ПУУ ДСП допускается использовать и в составе групповых замерных установок для измерений продукции нескольких скважин, используя существующие линии трубопроводов, систему КИПиА, запорно-регулирующую арматуру и помещения, как при модернизации старых, так и для создания новых групповых замерных установок.

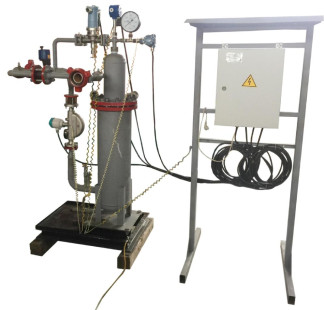

Общий вид ПУУ ДСП представлен на рисунке 1.
ПУУ ДСП обеспечивает выполнение следующих функций:
- автоматизированное измерение массы (т) и массового расхода (т/ч) скважинной жидкости;
- автоматизированное измерение объемного расхода (м /ч) скважинной жидкости;
- автоматизированное измерение давления (МПа), температуры (°С) и плотности (кг/м ) скважинной жидкости;
- ручной отбор пробы скважинной жидкости;
- регистрацию и хранение результатов измерений.
Пломбирование ПУУ ДСП от несанкционированного доступа не предусмотрено.
Программное обеспечение (ПО) ПУУ ДСП представляет собой встроенное ПО КП «Акира», которое предназначено для дистанционного контроля и визуального отображения технологических параметров, сбора данных со СИ и последующей их передачи на станцию
| оператора. Идентификационные данные ПО представлены в Таблице 1. Уровень защиты ПО ПУУ ДСП «средний» Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО ПУУ ДСП | в соответствии с |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Box |
| Номер версии (идентификационный номер) ПО | 190718 |
| Цифровой идентификатор ПО | 0хЕ8ББ062В |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч (т/сут) | от 0,1 до 5 (от 2,4 до 120) |
| Пределы допускаемой относительной погрешности измерений массы скважинной жидкости, % | ±2,5 |
| Наименование характеристики | Значение |
| Измеряемая среда | скважинная жидкость |
| Температура измеряемой среды, °С | от 0 до +70 |
| Плотность измеряемой среды, кг/м3 | от 700 до 1200 |
| Вязкость кинематическая измеряемой среды, сСт, не более | 300 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Объемная доля воды, %, не более | 98 |
| Массовая доля механических примесей, %, не более | 0,2 |
| Содержание свободного газа, %, не более | 2 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,4 |
| Потребляемая мощность, кВт, не более | 1 |
| Габаритные размеры ПУУ ДСП, мм, не более | |
| - высота | 2000 |
| - ширина | 800 |
| - длина | 2000 |
| Масса, кг, не более | 600 |
| Условия эксплуатации | УХЛ1 по ГОСТ 15150-69 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 35000 |
| Режим работы ПУУ ДСП | непрерывный |
наносится на титульный лист руководства по эксплуатации ПУУ ДСП типографским способом и на таблички технологического блока и КП «Акира» - методом гравировки или шелкографией.
Таблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Установка переносная учета добываемой скважинной продукции ПУУ ДСП «Татинтек» | ПУУ ДСП «Татинтек» | 1 шт. |
| Паспорт | П-1.2.02.00.00.00.01-2019 | 1 экз. |
| Руководство по эксплуатации | РЭ-1.2.02.00.00.00.01-2019 | 1 экз. |
| Методика поверки | НА.ГНМЦ.0386-19 МП | 1 экз. |
осуществляется по документу НА.ГНМЦ.0386-19 МП «Инструкция. ГСИ. Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек». Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 19.07.2019 г.
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда по ГОСТ 8.637-2013;
- средства поверки в соответствии с документами на поверку СИ, входящих в состав ПУУ ДСП.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ПУУ ДСП с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ПУУ ДСП.
представлены в документе МН 555-2015 «Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установкой переносной учета добываемой скважинной продукции», ФР.1.29.2015.20799.
Приказ Минэнерго России № 179 от 15.03.2016 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных сред
ТУ 3667-060-61818140-19 Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек». Технические условия
